10 Kg Ağırlık Ölçme Sensörü
10kg Loadcell HX711 Tartı Terazi Arduino Raspberry Pi YZC-131

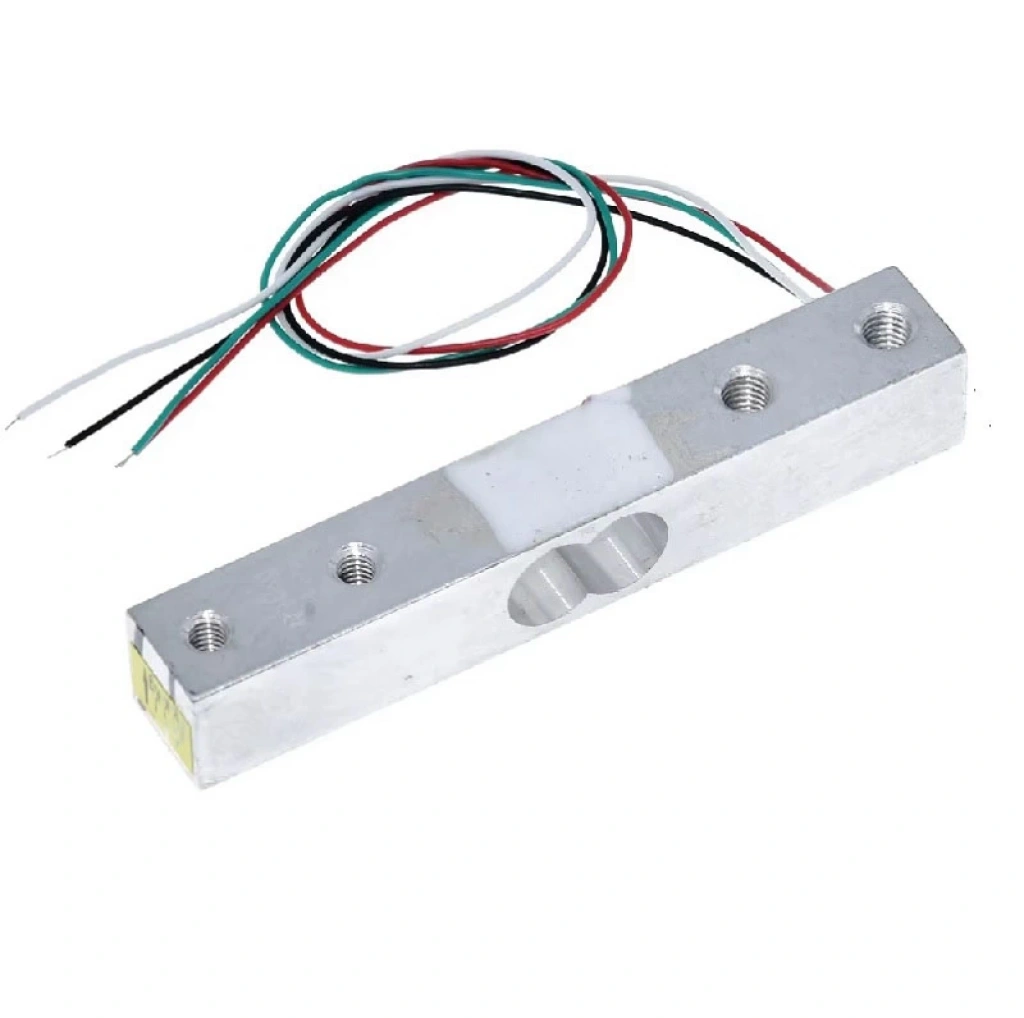

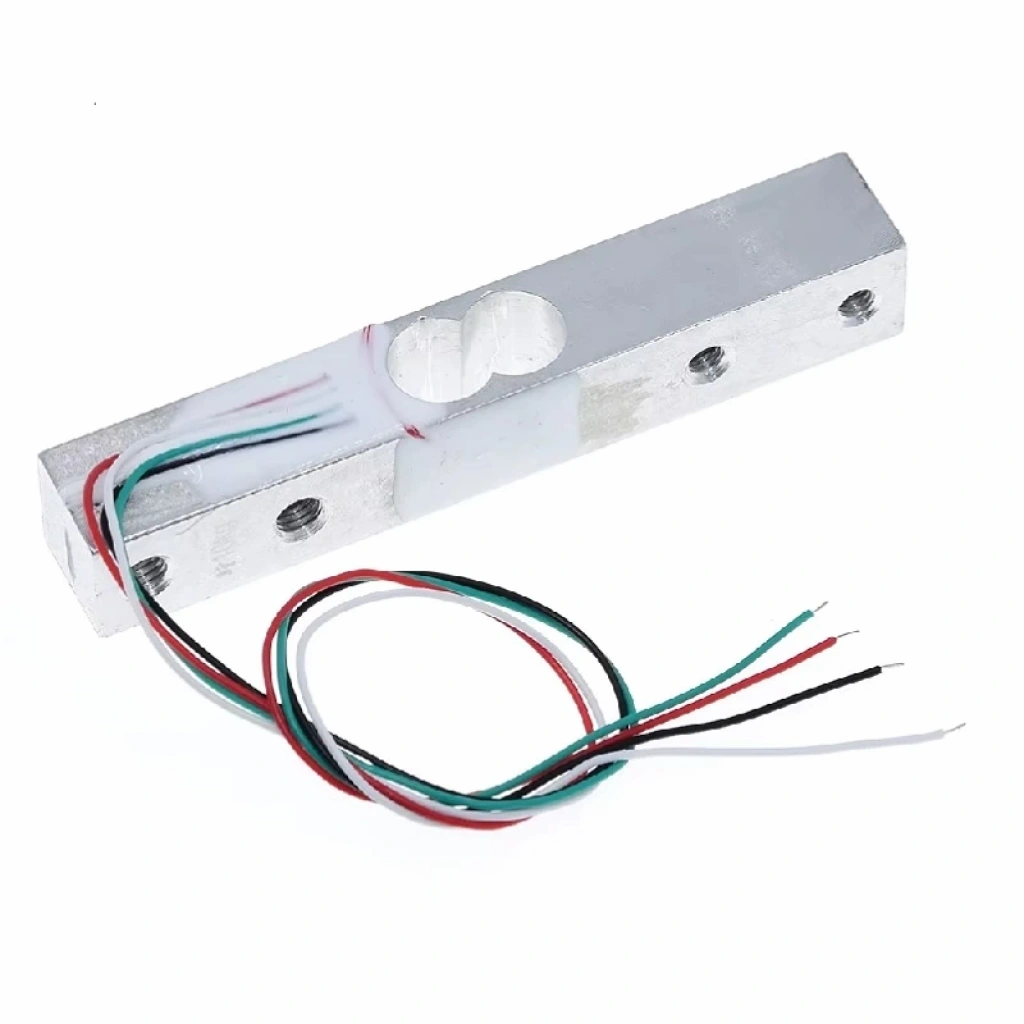

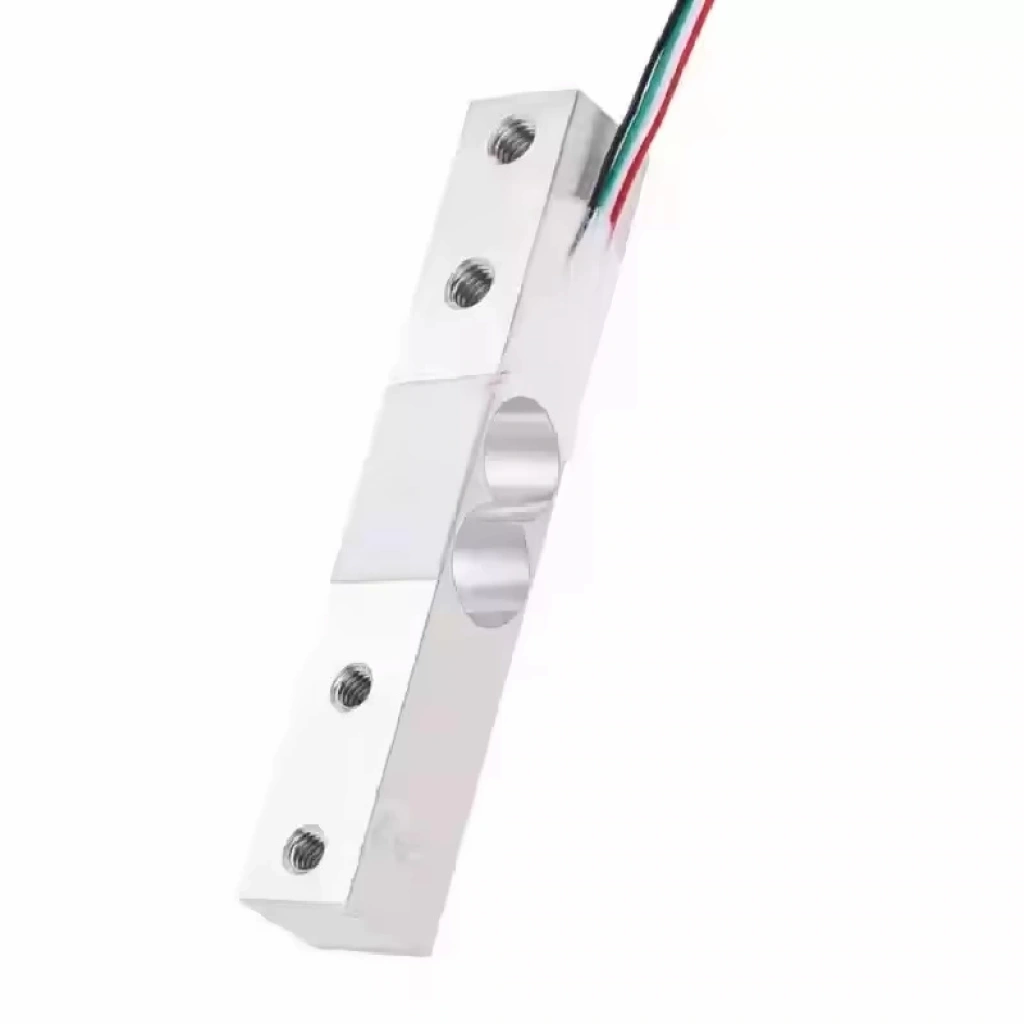

Load Ağırlık Sensörü 10 Kilograma kadar ağırlıkların ölçülmesinde kullanılır. Ölçme ağırlığını artırmak isterseniz paralel olarak sensörleri artırabilirsiniz. Half bridge yapısı vardır. 2 sensör ile 20 kg, 4 sensör ile 40 kg ölçüm yapılabilir. Dayanıklı alüminyum malzemeden üretilmiştir.

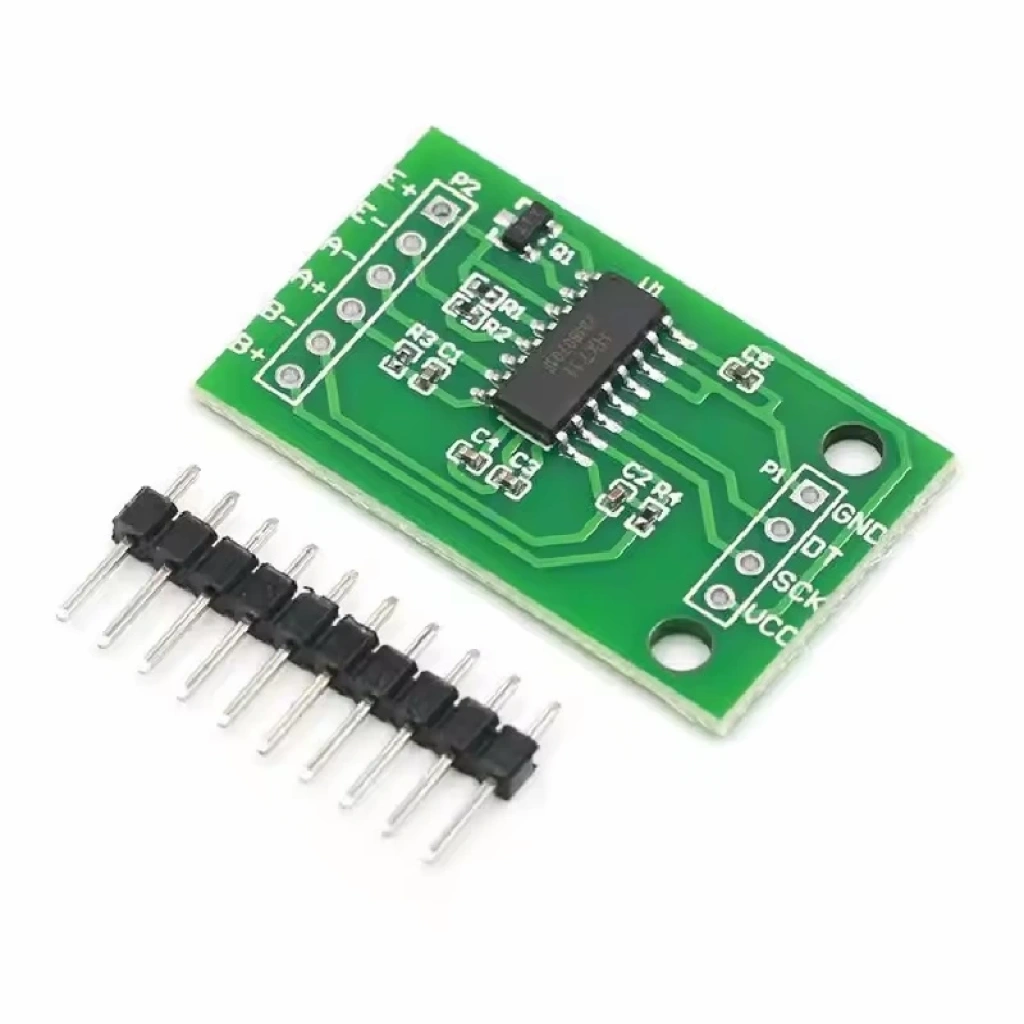

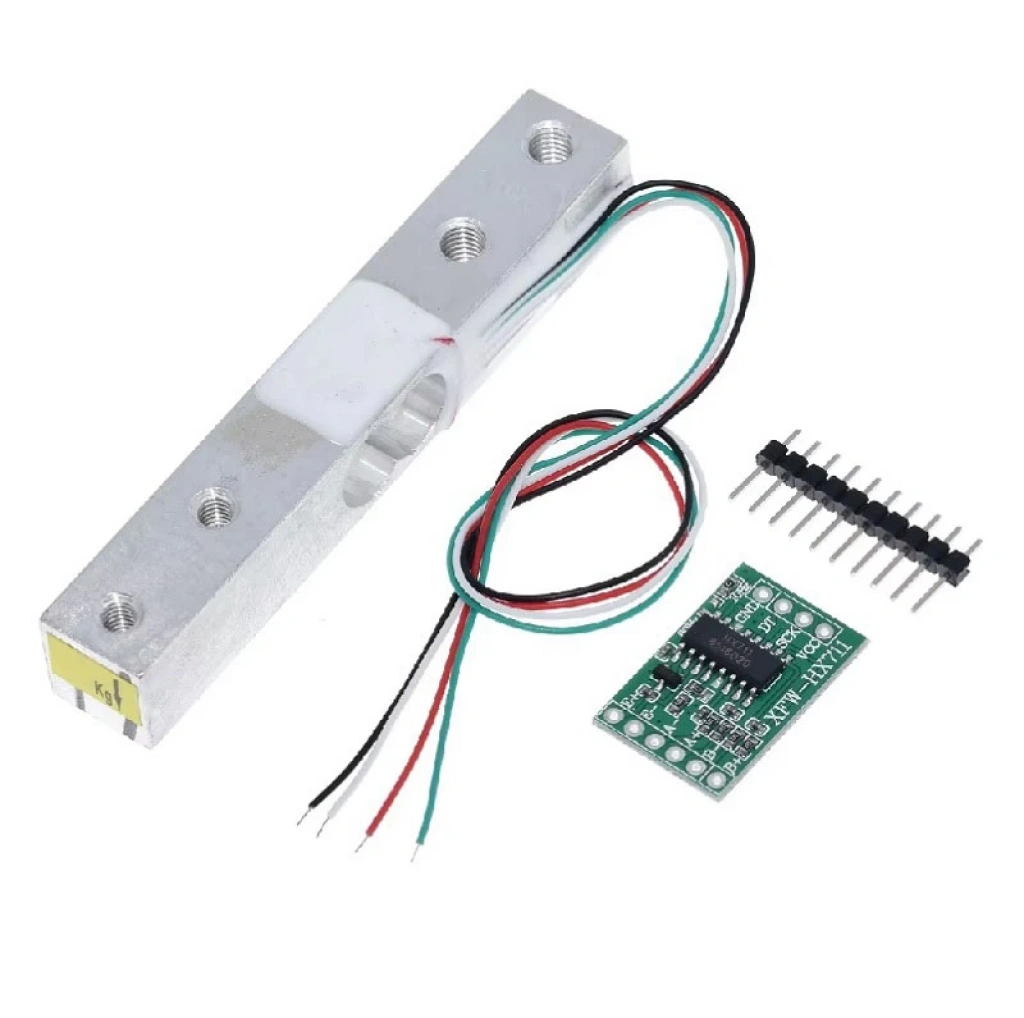

Ürün üzerinde 4 adet kablo bulunmaktadır. Analog çıkış vermektedir. HX711 gibi ağırlık algılayıcı sensör modülleri ile kullanılabilir. 7 numaralı resimde örnek arduino devre bağlantısı gösterilmiştir.
Özellikler
Kapasite: 10kg
Kapsamlı hata (% F.S): 0.2
Çıkış hassasiyeti (mv / v): 1.1 ± 0.15
Doğrusal olmayan (% F.S): 0.2
Tekrarlanabilirlik (% F.S): 0.1
Histerezis (% F.S): 0.2
Creep (% F.S/3min): 0.1
Sıfır Drift (% F.S/1min): 0.1
Sıcaklık. 0.2: sıfır (% F.S/10 ° C) Etkisi
Sıcaklık. Çıkış Etkisi (% F.S/10 ° C): ≤ 0.15
Sıfır Çıkışı (mv / V): ± 0.3
Giriş Direnci (Ω): 1000 ± 50
Çıkış direnci (Ω): 1000 ± 50
İzolasyon Direnci (M): ≤ 2000 (100VDC)
Uyarma gerilimi (V): 5 ~ 10
Çalışma Sıcaklığı. Aralığı (° C): -10 ~ +50
Aşırı Yük Kapasitesi (% F.S): 150
Tel bağlama yöntemi: kırmızı = Sig +, beyaz = Hariç -; mavi = Exc +

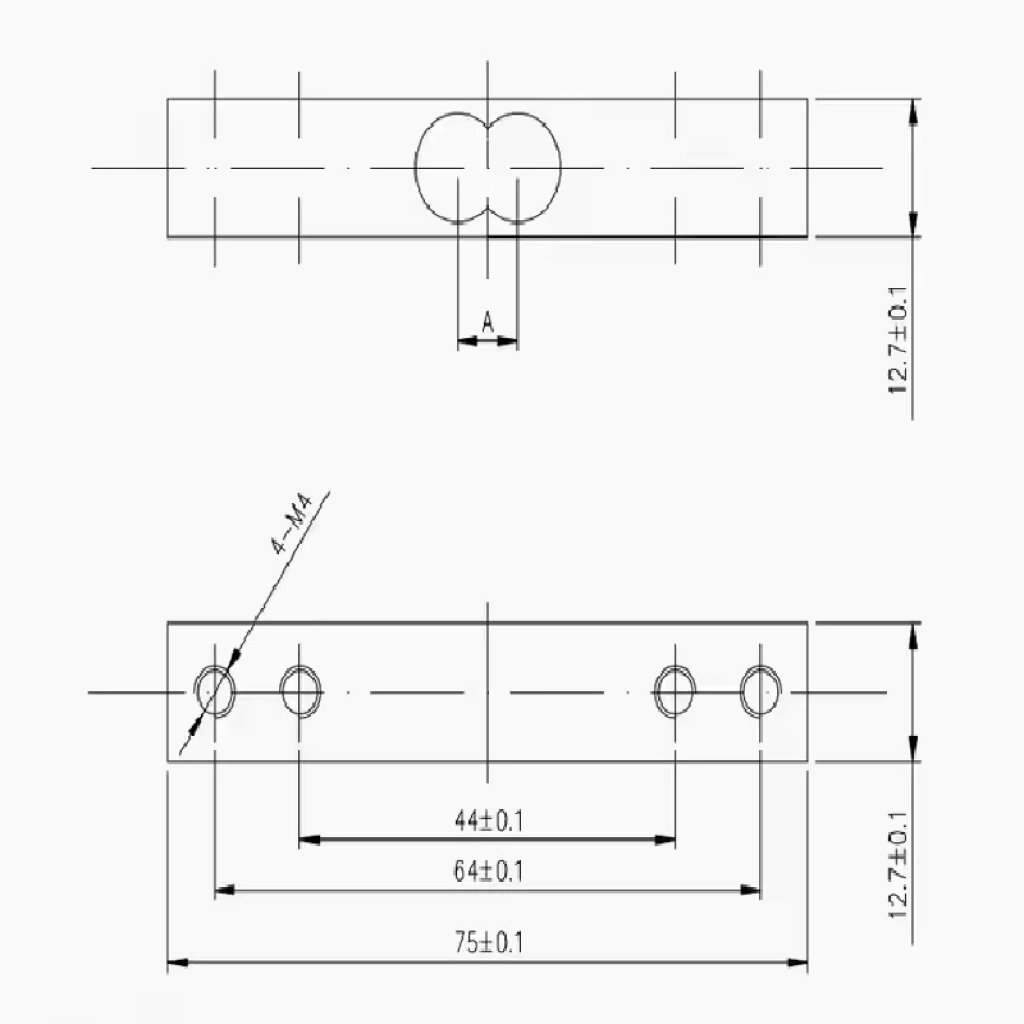

Ölçüler (mm): 80mm x 13mm x 13mm
Ağırlık: 30gr
Paket İçeriği
10 Adet 1 Kg Ağırlık Sensörü
