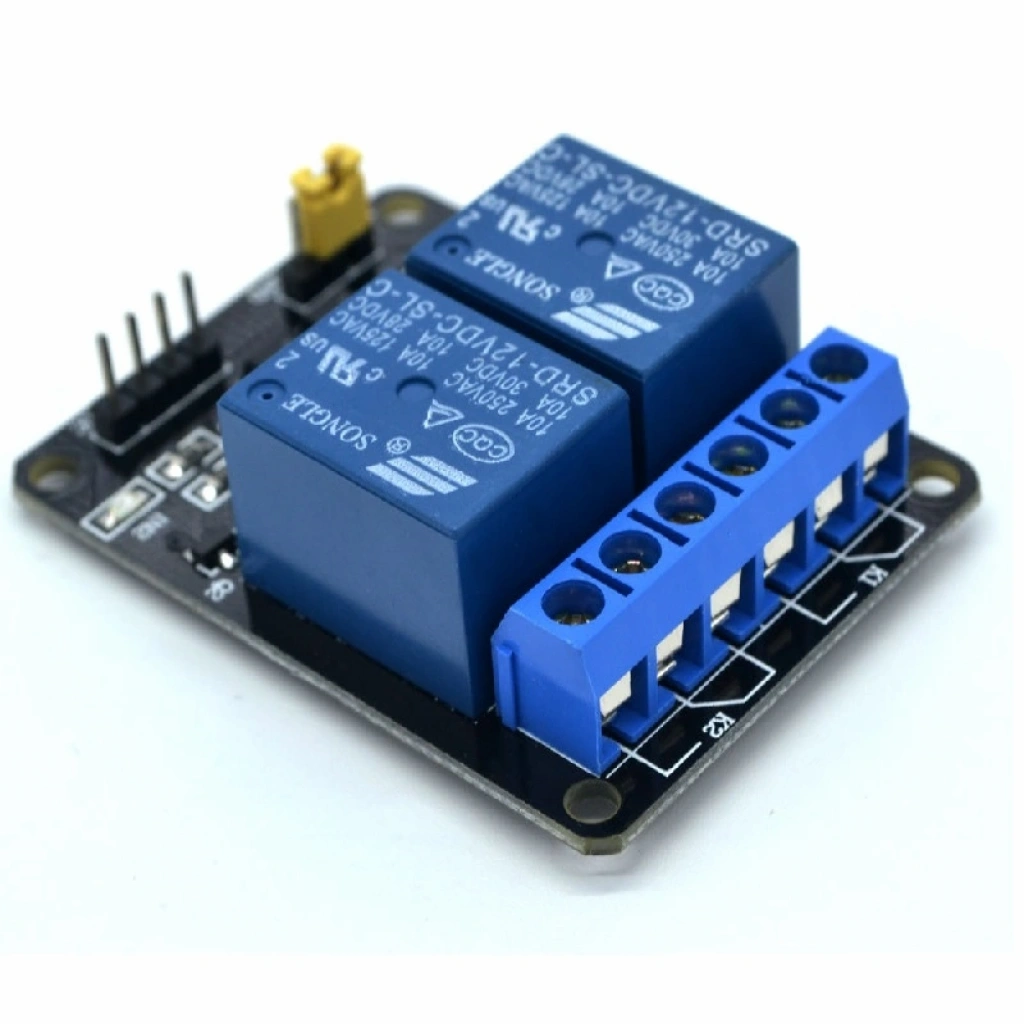

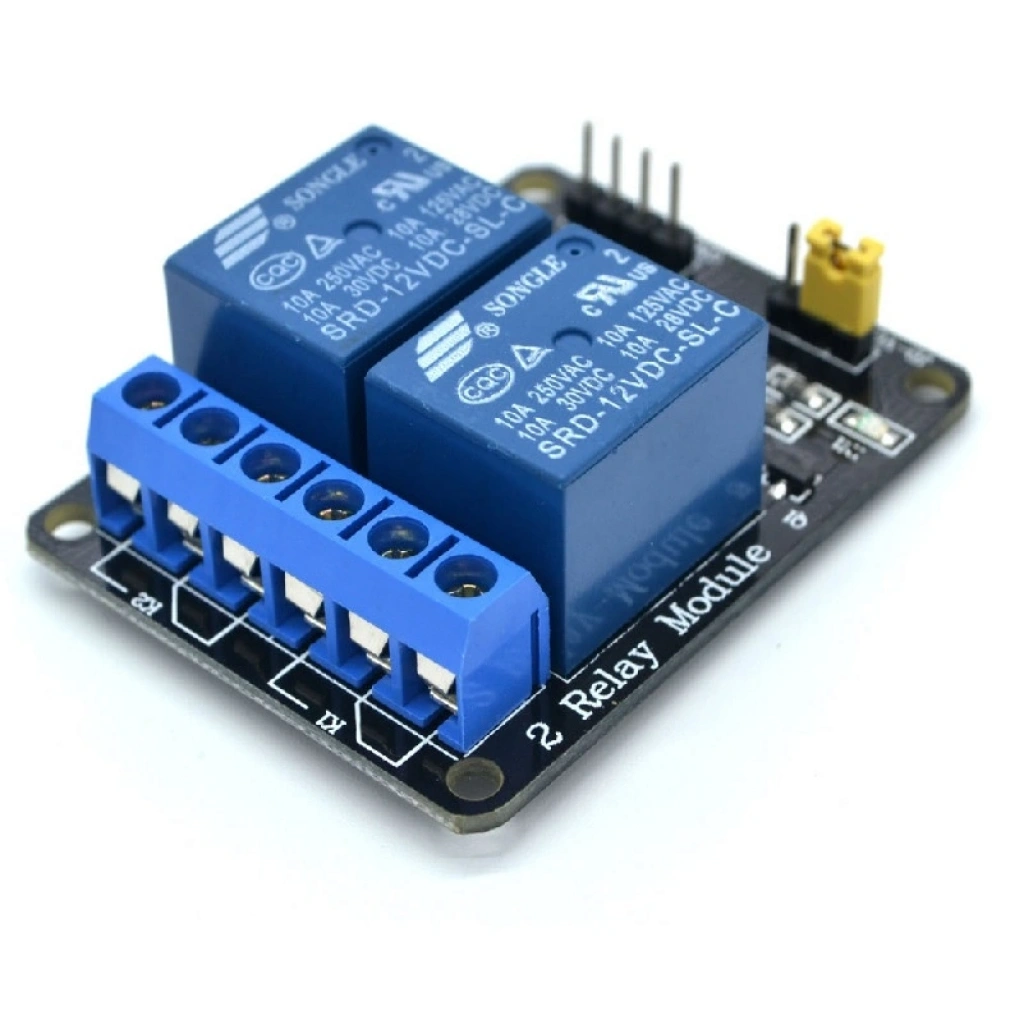

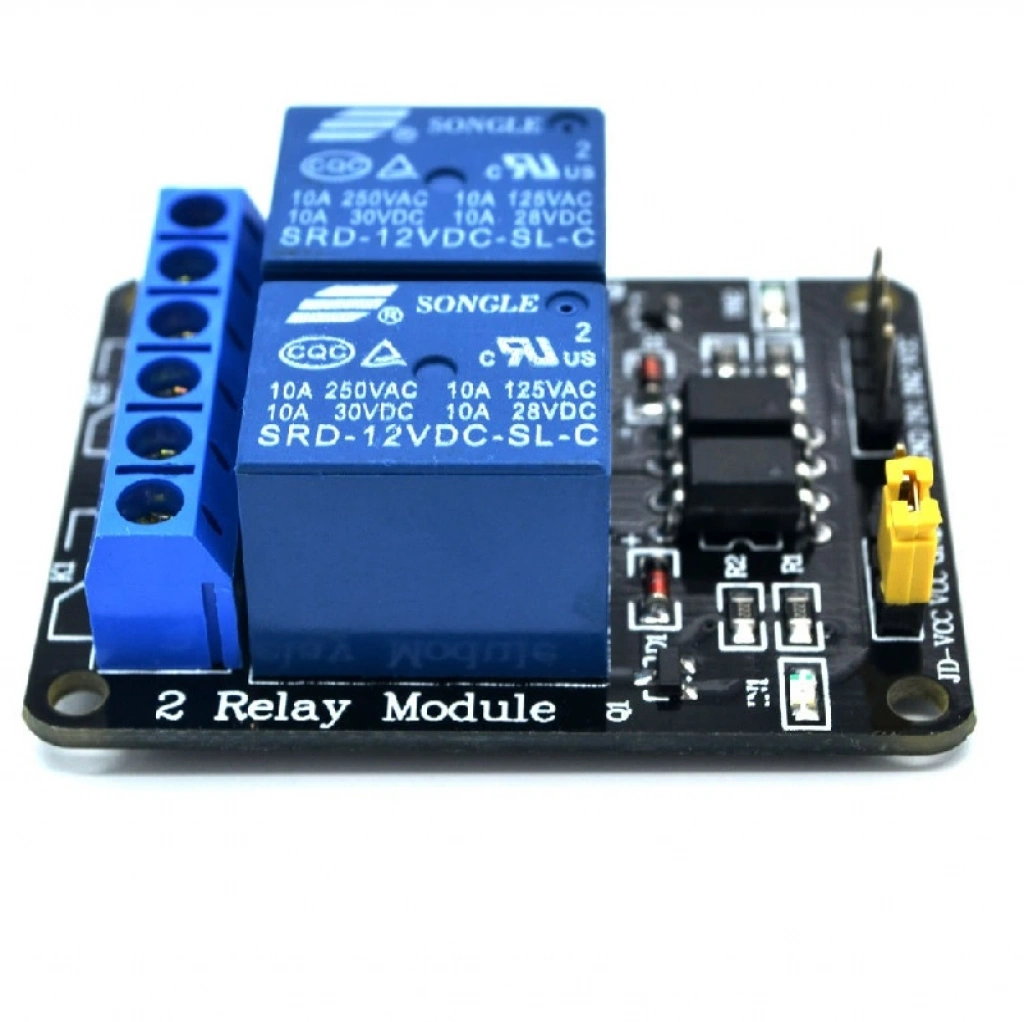

2 Kanal 5V Röle Modül
10A AC 250V DC 30V Optokuplör İzolasyon Anahtar Otomasyon Akıllı Ev Motor Kontrol
DC 5V ile tetiklenebilen 2 kanallı röle modülüdür. Mikrodenetleyici ve otomasyon projelerinde harici AC veya DC yüklerin kontrolü için tasarlanmıştır. Kart üzerinde 2 adet JQC3F-5VDC-C röle bulunur. Arduino, esp, raspberry pi gibi kontrol kartlarıyla doğrudan kullanılabilir.
Üzerindeki J1 jumper, röle bobin beslemesi ile kontrol lojik beslemesinin arasındaki bağlantıyı seçmenize olanak sağlar. Bu sayede standart ve izolasyonlu çalışma modları arasında kolayca geçiş yapabilirsiniz.
Özellikler
Röle sayısı: 2 adet 5V Röle
Röle bobin gerilimi: 5V DC
Röle modeli: JQC3F-5VDC-C
Optokuplör izolasyonlu giriş yapısı
Çalışma voltaj ve akımı: AC 250V 10A / DC 30V 10A
Röle akımı: 50mA
Led gösterge: Her kanal için durum ledi
Kart köşelerinde 3.1mm 4 Adet sabitleme deliği
TTL lojic seviyesinde sinyaller ile direk olarak sürülebilir. (Arduino, 8051, AVR, PIC, DSP, ARM, MSP430.. )
Renk: Siyah
4 adet montaj deliği
Vida terminalli yük bağlantısı

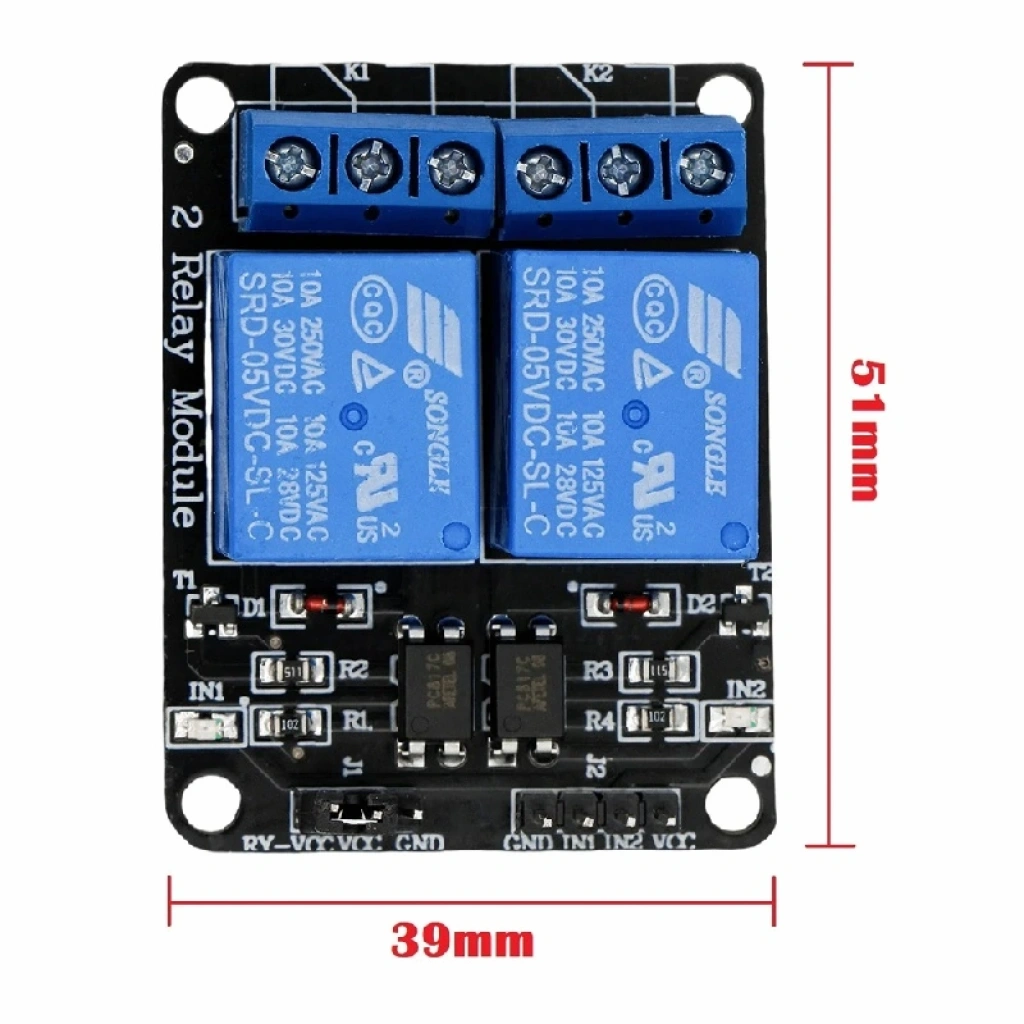

Boyutlar: 50 mm x 39 mm x 18 mm
Ağırlık: 30gr

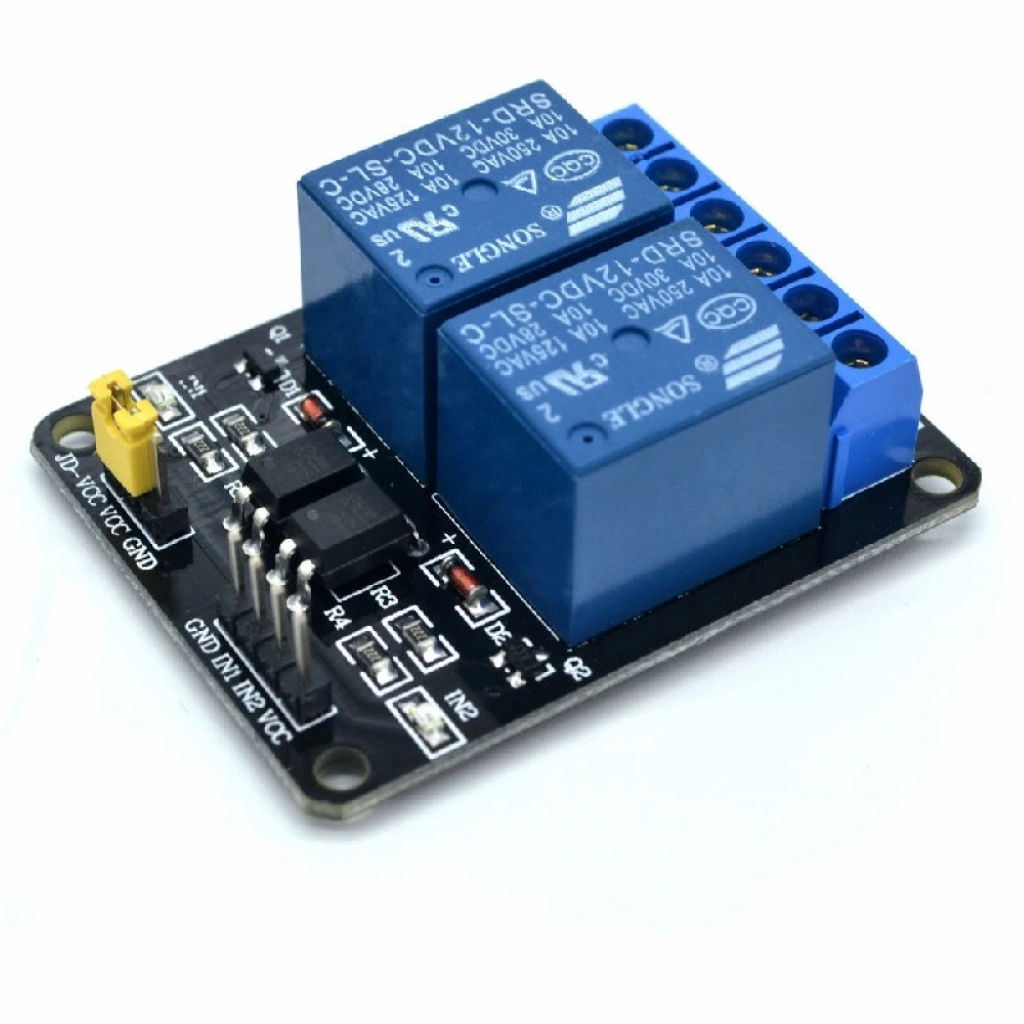

J1 Jumper açıklaması:
J1 takılı iken: Röle bobini ve kontrol lojik devresi aynı 5V kaynağıyla beslenir. Tek güç kaynağı ile basit kullanım sağlar.
J1 çıkarıldığında: Röle bobini için ayrı 5V besleme uygulanabilir. Bu durumda kontrol lojik devresi optokuplör üzerinden izole çalışır; mikrodenetleyici tarafı ile güç tarafı ayrılaştırılmış olur. Bu, gürültü, anahtarlama dalgalanmaları ve akım çekişi gibi etkileri kontrol devresinden izole etmek için faydalıdır. Bu yapı, sadece tetikleme seviyesini değil, güç mimarisini de seçilebilir hale getirir ve özellikle izolasyon gerektiren sistemlerde avantaj sağlar.
Uyarılar
Uzun süreli kullanımda 7-8A üstüne çıkılmamalıdır. Röle kontakları yapışabilir.
Rölelerin kontak yapısı mekaniktir; yüksek frekanslı anahtarlama için uygun değildir.
AC şebeke ile kullanımda izolasyon ve güvenlik önlemleri mutlaka alınmalıdır.
J1 jumper ayarı, sistem mimarisine göre doğru konumda kullanılmalıdır; yanlış bağlantı besleme sorunlarına yol açabilir.
Pin açıklamaları
VCC: 5V
GND: Toprak
IN1, IN2: Röle kontrol pinleri
Röle kontakları: NO, NC, COM
Kullanım Alanları
Ev otomasyonu
Endüstriyel kontrol uygulamaları
Akıllı priz ve anahtarlama projeleri
Robotik projeler
Mikrodenetleyici tabanlı güç kontrol devreleri
Test ve prototip platformları
Avantajlar
Düşük tetikleme akımı
Durum ledleri ile çalışma takibi
Harici yüksek gerilim yüklerinden kontrol devresini izole eder
Seçilebilir güç mimarisi (standart ya da izole)
Vidalı terminal sayesinde kolay ve güvenli bağlantı
Breadboard ve panel montajına uygun yapı
Paket içeriği
1 Adet 2 Kanal 5V Röle Modül
