433MHz RF 4 Kanal Röle Modül DC 12V 4 Buton Kumanda

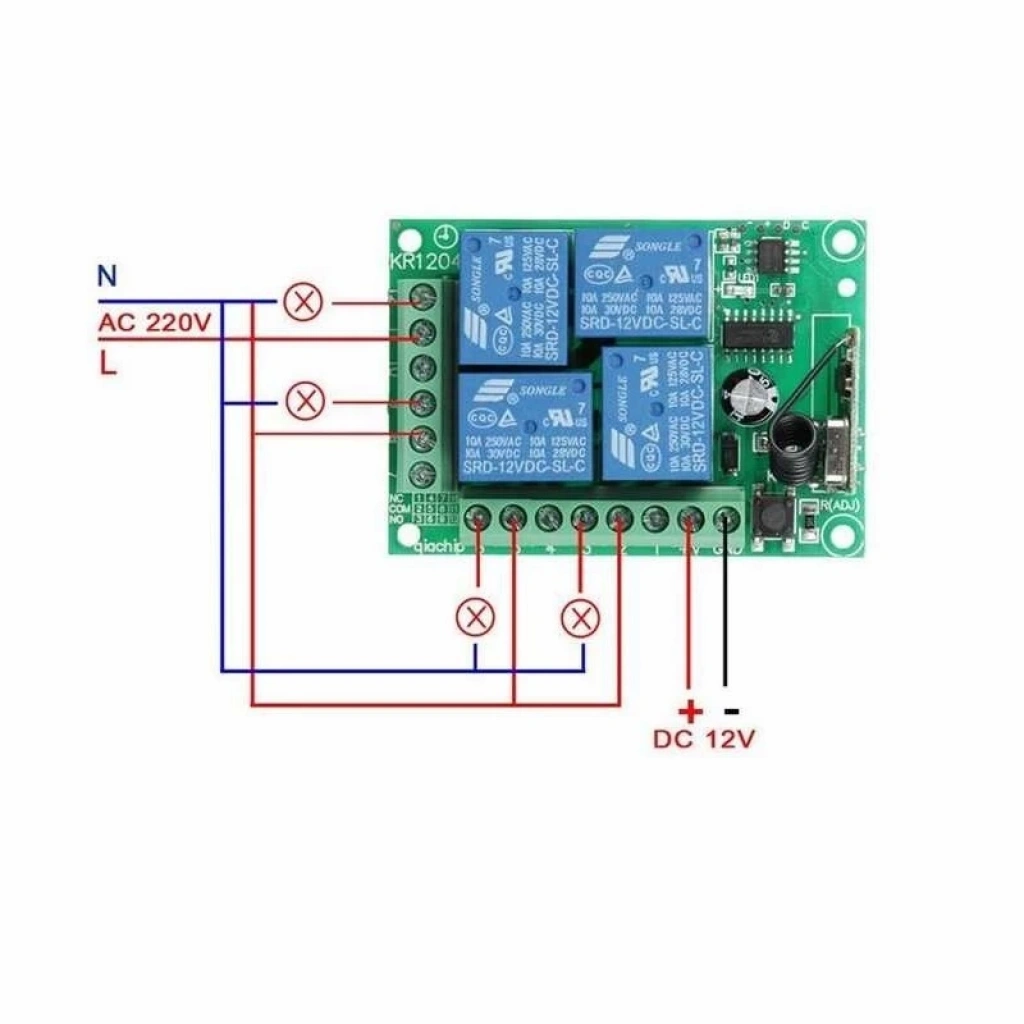

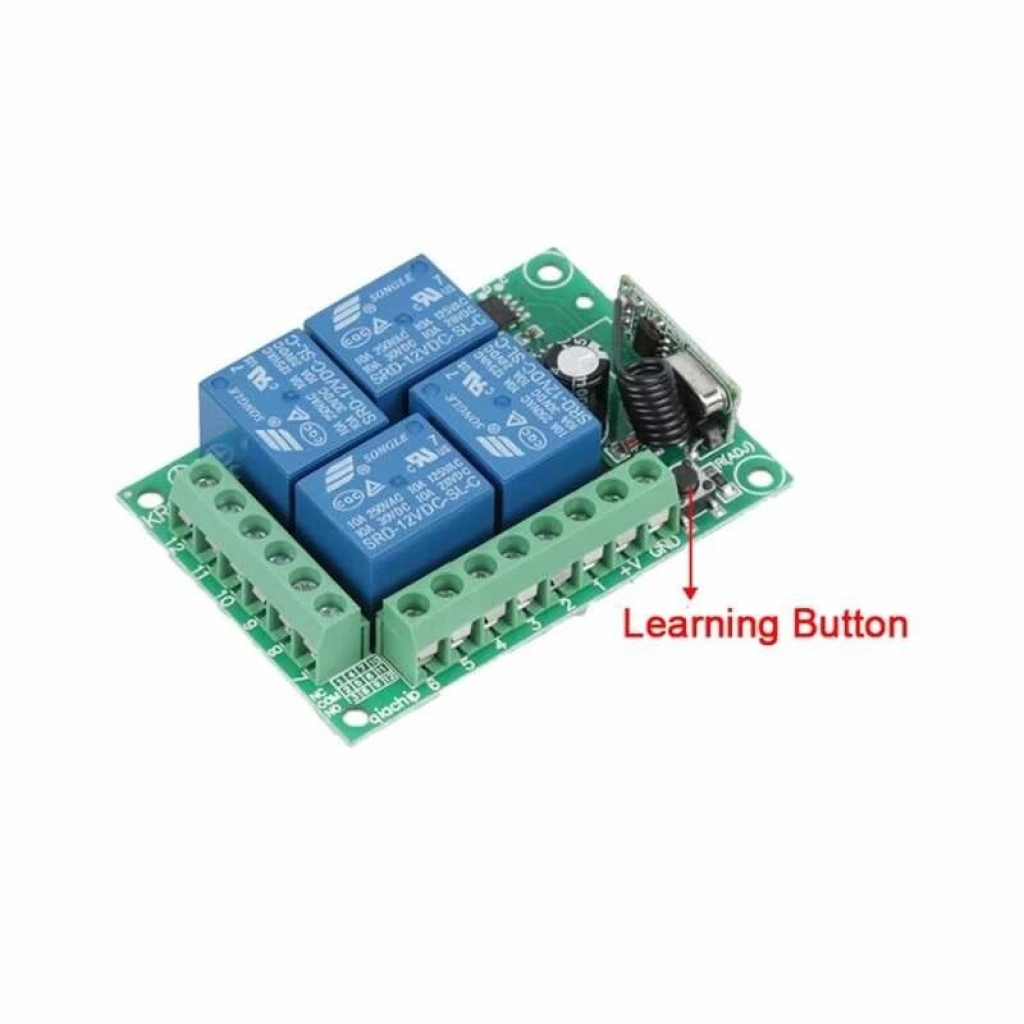

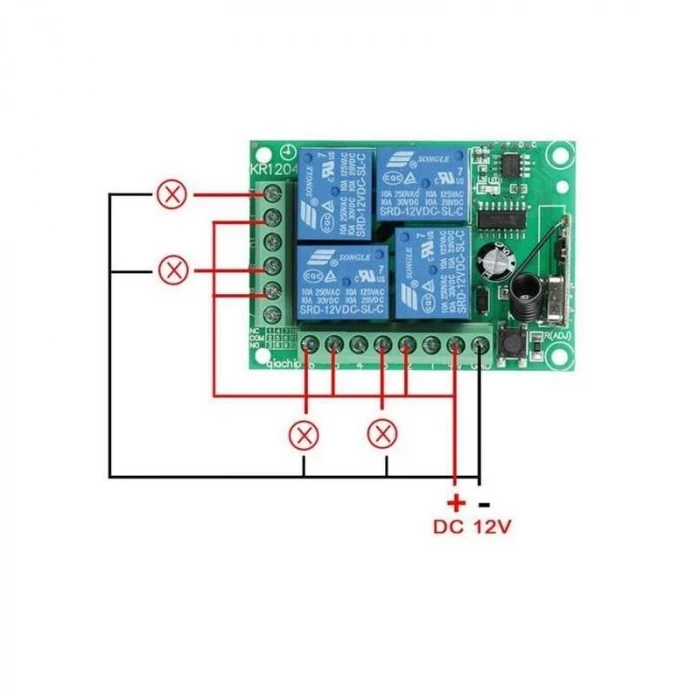

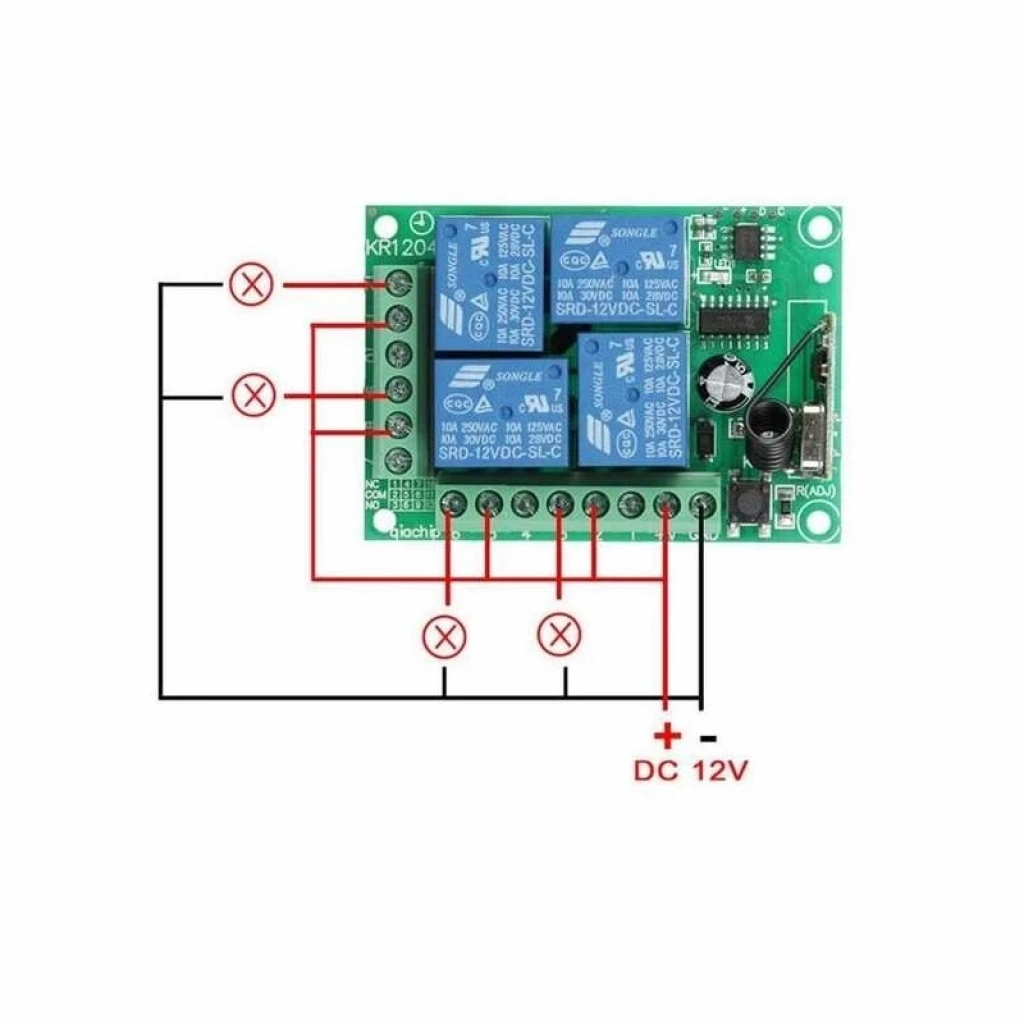

Kablosuz Motor Pompa Fan Lamba Perde Akıllı Ev Garaj Bariyer Kapı Kontrol 433MHz 1527 tipte çalışan kumandalar ile kullanılabilen rf kablosuz 4 kanal röle kartıdır. Üzerindeki buton ile kumanda kayıt edilerek kullanılır. Açık alanda 100 metre Kapalı alanda 10/30 metre mesafeye kadar kablosuz kontrol uygulamalarınızda kullanabilirsiniz. Ürün üzerinde 250V 10A röle bulunmaktadır. uzun süreli kullanımlarda 7A e kadar olan yükler ile kullanıma uygundur. Röle, istediğinizin tam tersi çalışıyorsa, bağlantılardaki kenardaki kabloyu diğer kenara alarak yönünü değiştirebilirsiniz Kullanımı Kumandayı hafızaya kaydetme/öğretme: 1 kere butona basın. Led söndüğünde butondan elinizi çekin kumandanın butonuna basın. Led 2 kere yanıp sönerse kayıt başarı ile yapılmıştır. Kumandayı silmek için butona 8 saniye basılı tutun. Led söndüğünde hafızada kayıtlı kumandalar silinmiştir. Test: Kayıt işleminden sonra kumanda butonuna basıldıkça röle aktif olur. Özellikler Model: KR1204 Çalışma voltajı: DC 12V Çalışma akımı: 150mA Kart üzerinde 433MHz kablosuz kumanda alıcı devresi Kumanda tipi: 1527 / 2262 / 2762 Haberleşme mesafesi: 100 metre (açık alan),10-30 metre (kapalı alan) Uzaktan kumanda hafızası: 19 adet Alıcı hassasiyeti: -104dBm Çıkış tipi: Kuru Kontak / Voltaj çıkışı Çalışma modları: Momentary / Toggle / Latching Kumanda öğrenme kayıt/silme butonu Çalışma modları: Anlık (Momentary),Geçiş (Toggle),Kilitleme (Laching) Gösterge ledi Röle: 4 Adet AC 250VAC 10A / DC 30V 10A ( sürekli kullanımda 7A üstü kullanılmamalıdır.) NO, NC, COM röle çıkış klemensleri Çalışma sıcaklığı: -20C / 65C Plastik koruma kutusu Kutuda montaj/asma için 1 adet delik Boyutlar: 28mm x 53mm x 75mm Ağırlık: 94gr Pin Bağlantıları +V : Besleme girişi DC 12V GND : Toprak 1: KC1 NC Röle 1 2: KC1 COM Röle 1 3: KC1 NO Röle 1 4: KC3 NC Röle 3 5: KC3 COM Röle 3
6: KC3 NO Röle 3
7: KC2 NC Röle 2 8: KC2 COM Röle 2 9: KC2 NO Röle 2 10: KC4 NC Röle 4 11: KC4 COM Röle 4 12: KC4 NO Röle 4
Mod Açıklamaları
1. **Anlık (Momentary) Mod:** Alıcı kart üzerindeki öğrenme düğmesine bir kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönecektir),ardından uzaktan kumanda üzerindeki herhangi bir düğmeye basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, anlık modun başarılı şekilde eşleştirildiğini gösterir. 2. **Geçişli (Toggle) Mod:** Alıcı kart üzerindeki öğrenme düğmesine iki kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönmeye başlayacaktır),ardından uzaktan kumanda üzerindeki herhangi bir düğmeye basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, geçişli modun başarılı şekilde eşleştirildiğini gösterir. 3. **Kilitli (Latching) Mod:** Alıcı kart üzerindeki öğrenme düğmesine üç kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönmeye başlayacaktır),ardından ilk uzaktan kumanda düğmesine, ardından ikinci uzaktan kumanda düğmesine basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, kilitli modun başarılı şekilde eşleştirildiğini gösterir (ilk düğme açar, ikinci düğme kapatır). 4. **2CH Anlık + 2CH Geçişli:** Alıcı kart üzerindeki öğrenme düğmesine dört kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönmeye başlayacaktır),ardından uzaktan kumanda üzerindeki herhangi bir düğmeye basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, eşleştirmenin başarılı olduğunu gösterir. 5. **2CH Anlık + 2CH Kilitli:** Alıcı kart üzerindeki öğrenme düğmesine beş kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönmeye başlayacaktır),ardından uzaktan kumanda üzerindeki herhangi bir düğmeye basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, eşleştirmenin başarılı olduğunu gösterir. 6. **2CH Geçişli + 2CH Kilitli:** Alıcı kart üzerindeki öğrenme düğmesine altı kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönmeye başlayacaktır),ardından uzaktan kumanda üzerindeki herhangi bir düğmeye basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, eşleştirmenin başarılı olduğunu gösterir. 7. **2CH Kilitli + 2CH Kilitli:** Alıcı kart üzerindeki öğrenme düğmesine yedi kez basın (Alıcı kart üzerindeki LED göstergesi aynı anda yanıp sönmeye başlayacaktır),ardından uzaktan kumanda üzerindeki herhangi bir düğmeye basın. Alıcı üzerindeki LED göstergesinin 3 kez yanıp sönmesi, eşleştirmenin başarılı olduğunu gösterir. 8. **Mevcut uzaktan kumanda verilerini silme:** Alıcı kart üzerindeki öğrenme düğmesine sekiz kez basın. Alıcı kart üzerindeki LED göstergesi sekiz kez yanıp söner ve mevcut uzaktan kumanda verileri başarıyla silinir.

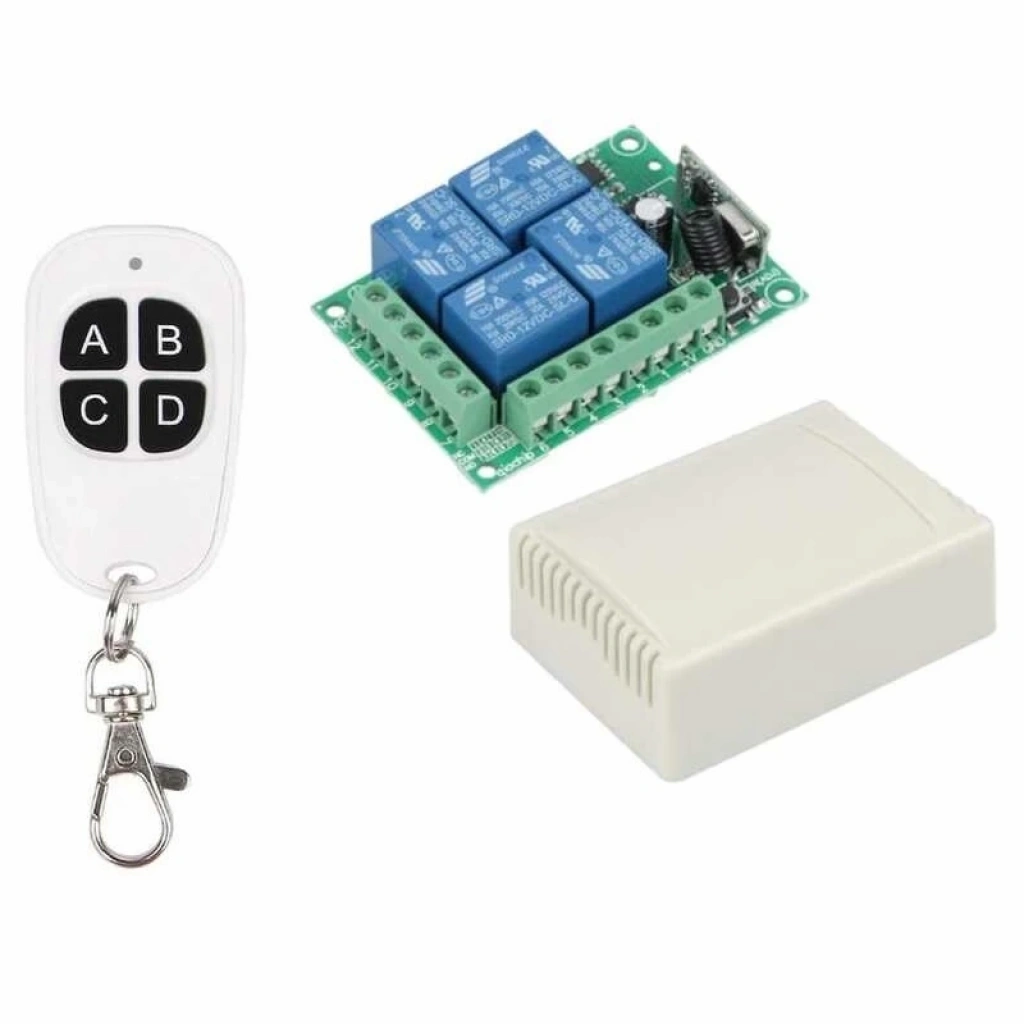

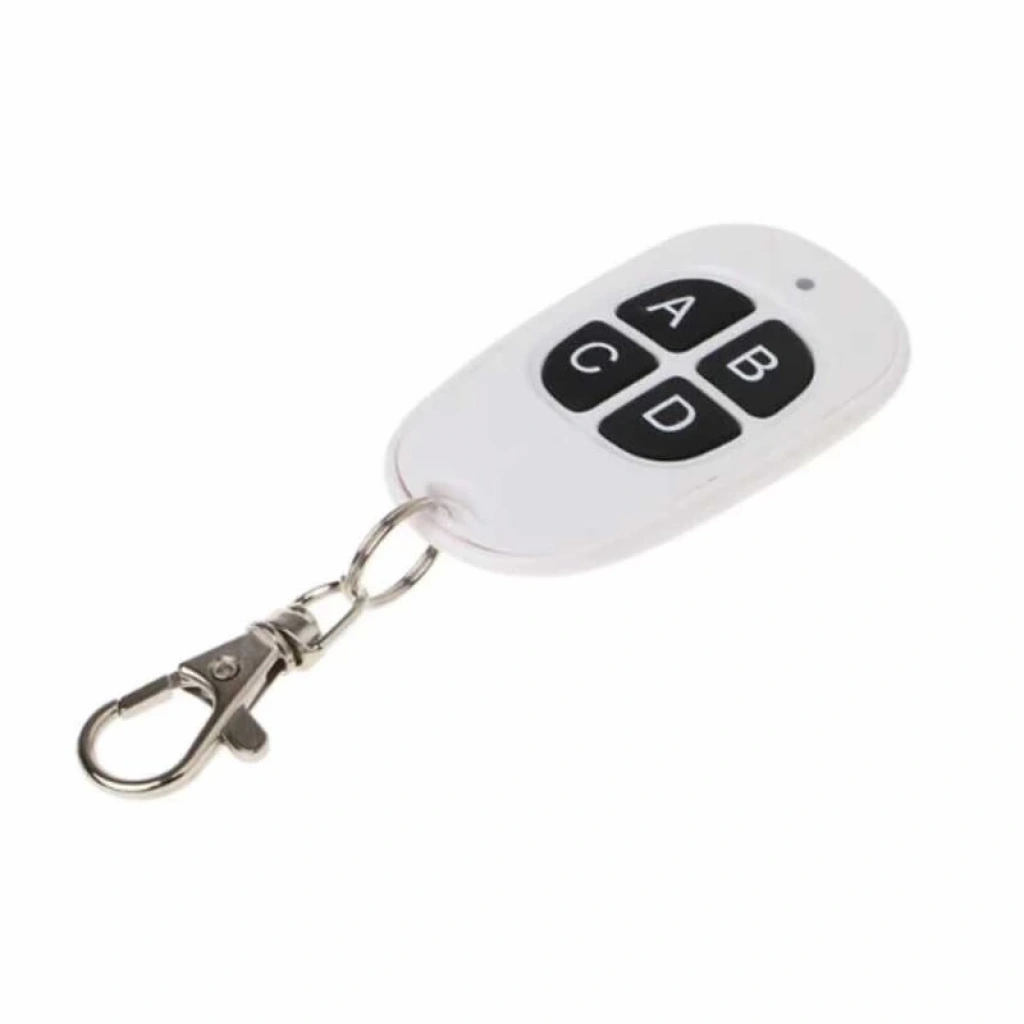

Paket İçeriği 1 Adet 433MHz 4 Kanal Röle 12V KR1204 1 Adet 4 Buton Kumanda
