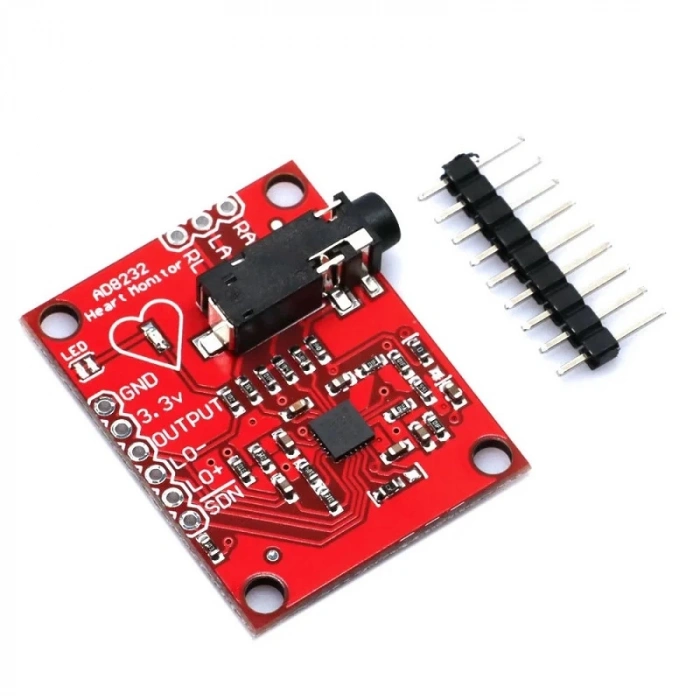

AD8232 Kalp Nabız Ölçme Sensör Modülü AD8232 Kalp nabız ölçümü yapabilen modül kartıdır. Kalbin her kasılması sırasında oluşan sinyalini kuvvetlendirerek elektriksel sinyaller haline çevirir. Modül basit ve kolayca kalp nabzının izlenmesini sağlar. Elektrotlar deri üzerine yapıştırılarak problara bağlanır. Problarıda modüle bağladıktan sonra arduino veya herhangi bir mcu kite bağlantısı yapılır. Arduino ile kullanırken Ecg grafiği bir pencere üzerinden gösterilmektedir. Elektrot Padleri: Modül üzerindeki ses soketine probları bağlayabilirsiniz. Bu soket yerine hemen yanındaki RA, LA ve RL pinlerinden de bağlantı yapabilirsiniz.
RA: Sağ Kol
LA: Sol Kol
RL: Sağ Ayak
AD8232 Soket
Pin Açıklaması
Arduino Bağlantısı
GND
Ground Toprak
GND
3.3v
3.3V Besleme
3.3v
OUTPUT
Çıkış Sinyali
A0
LO-
Leads-off Detect –
11
LO+
Leads-off Detect +
10
SDN
Shutdown
Not used

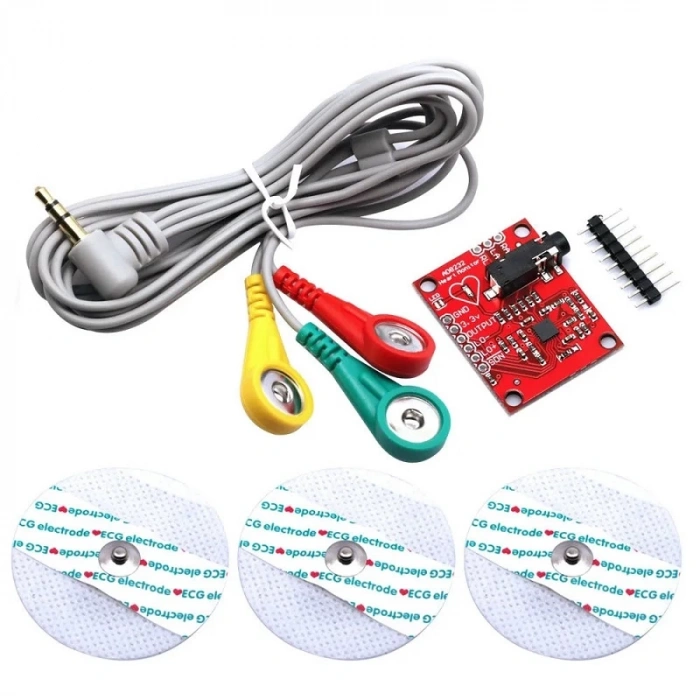

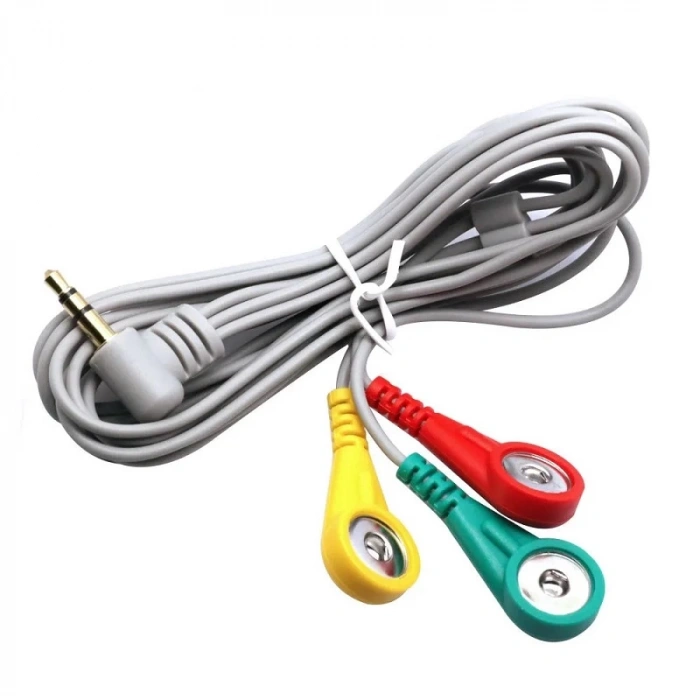

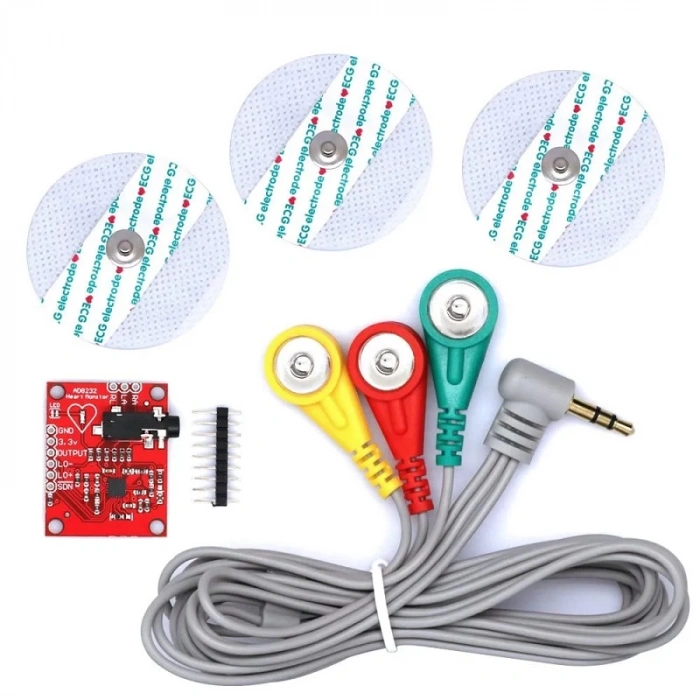

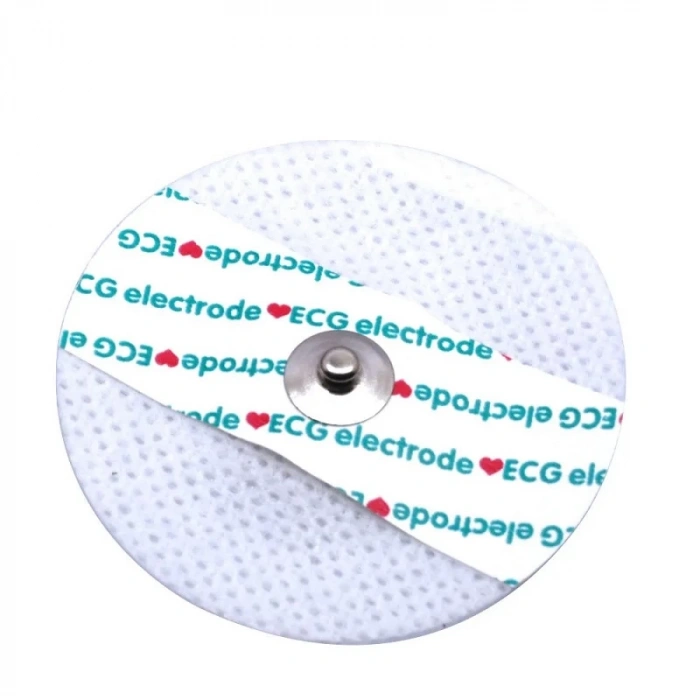

Paket İçeriği 1 Adet AD8232 Nabız Sensör Modülü 1 Adet 3 lü Kablolu Elektrot Probu 3 Adet Elektrot Padi
