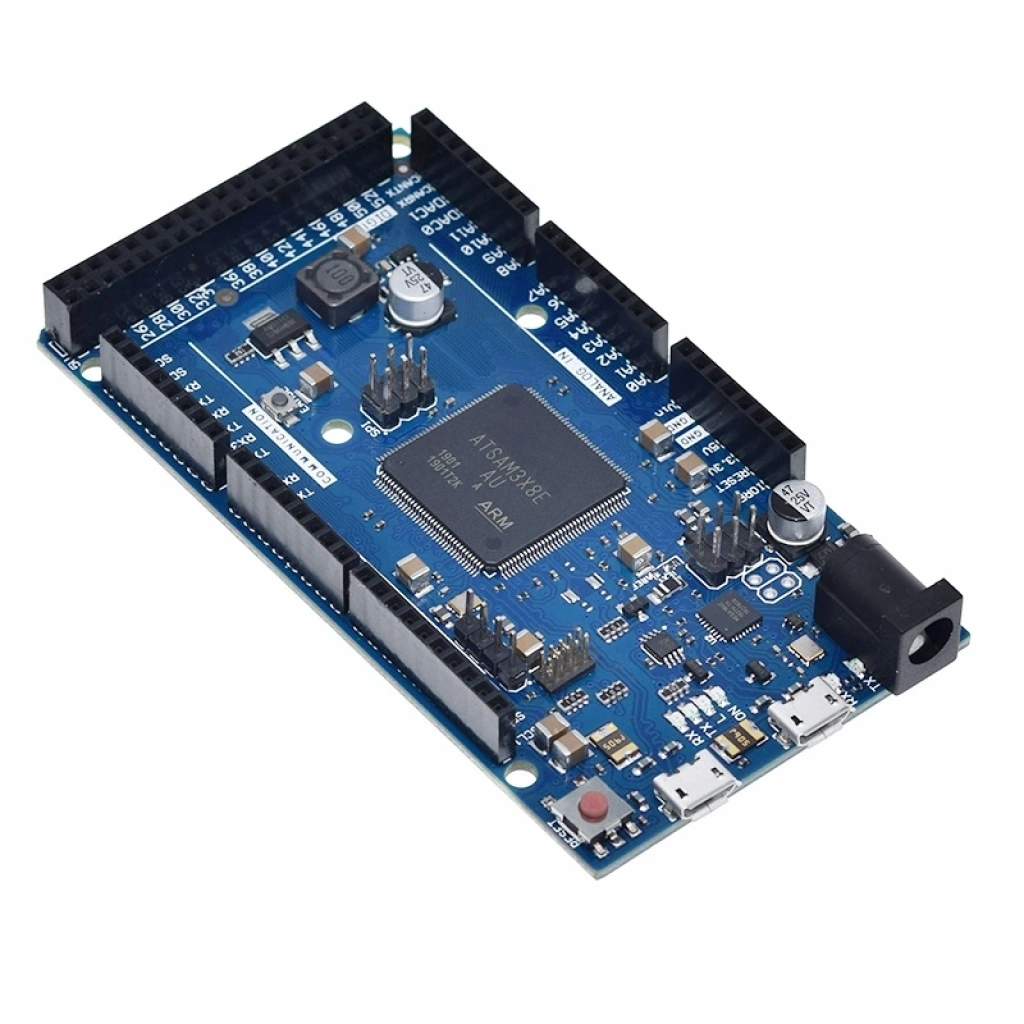

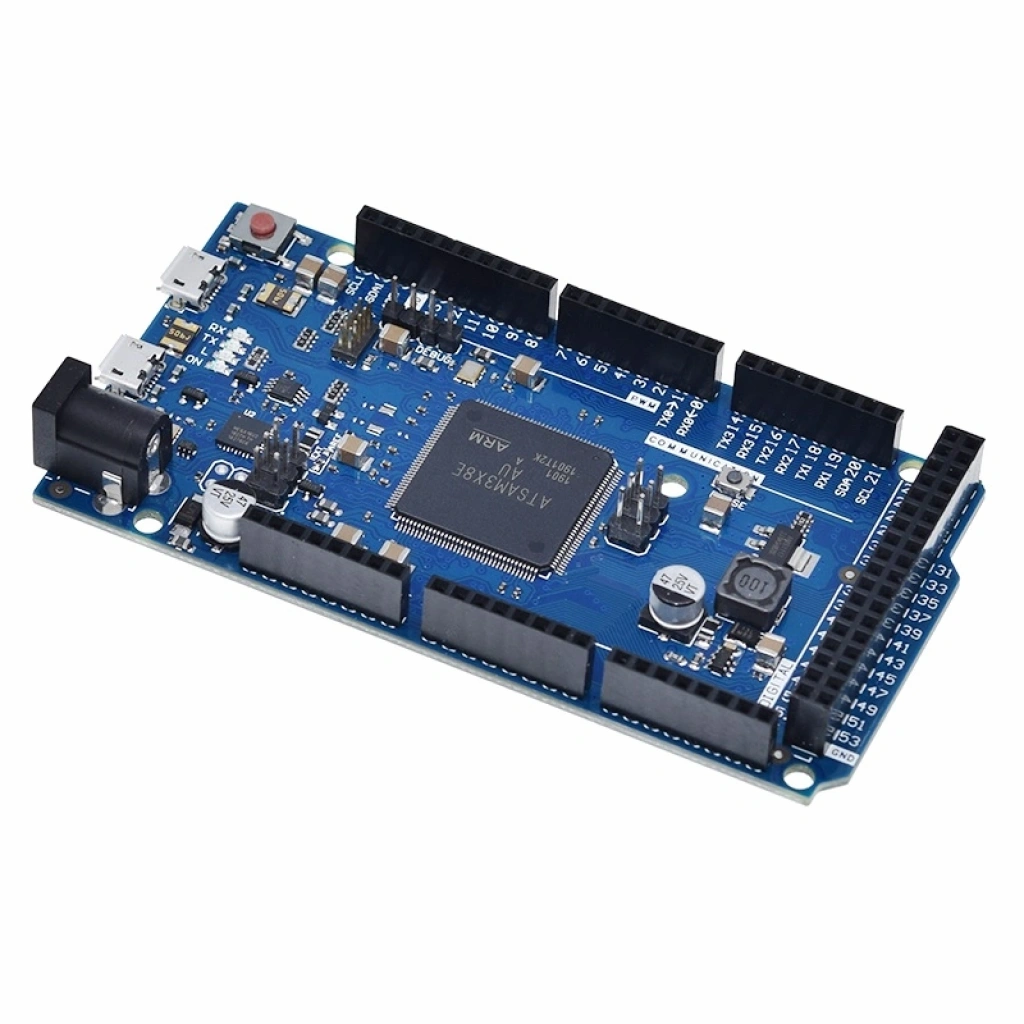

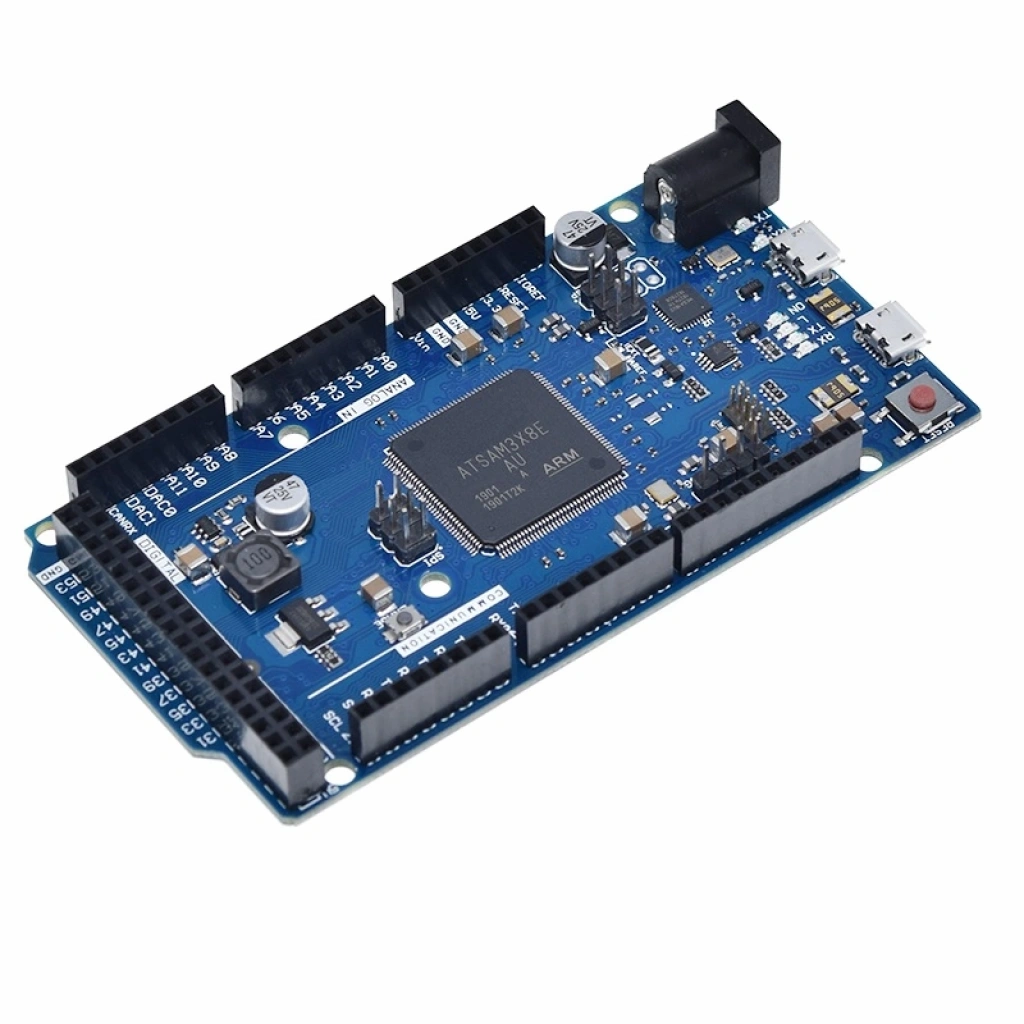

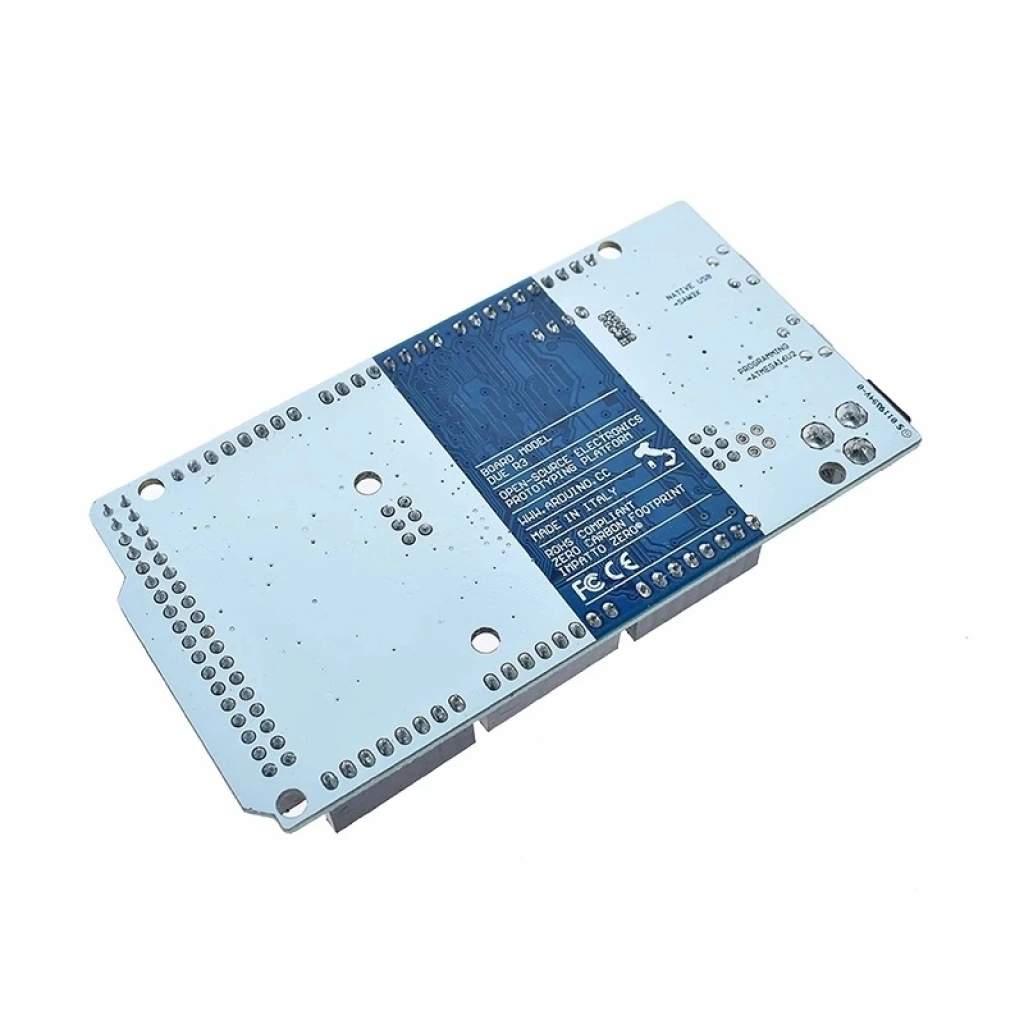

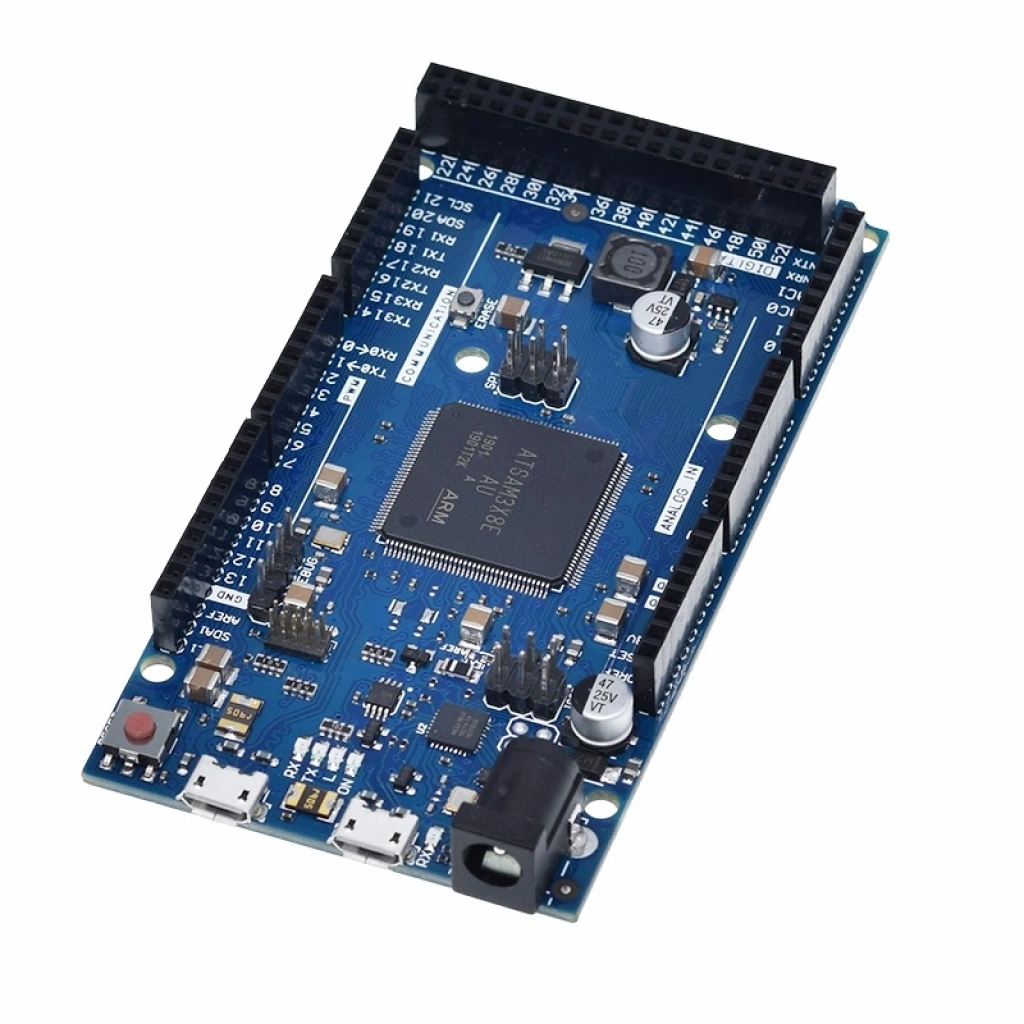

Arduino Due R3 Klon
Ürün Açıklaması

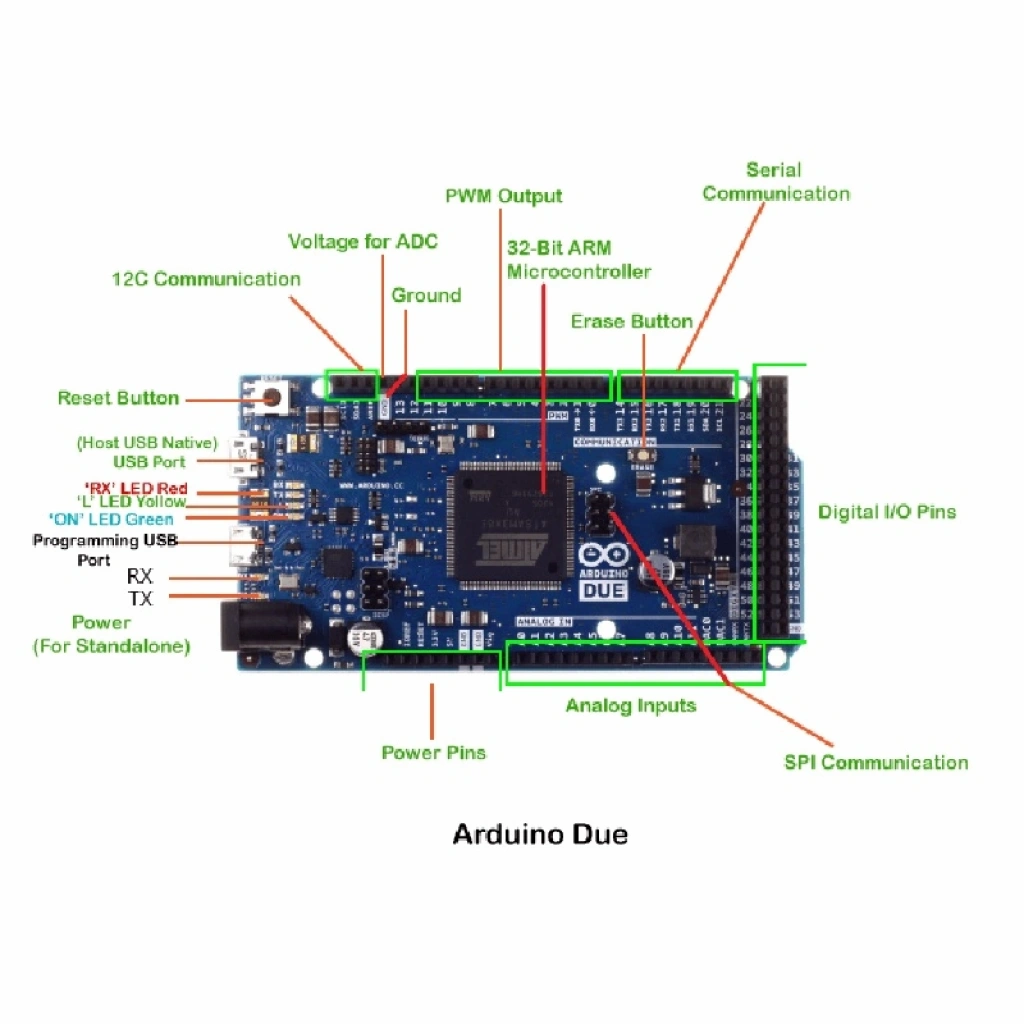

AT91SAM3X8E ARM Cortex-M3, 84MHz'de çalışıyor
ATmega16U2, seriden USB'ye dönüştürücü olarak programlandı
2 USB bağlantı noktası – Yerel ve Programlama. USB OTG özellikli
512KB Flash bellek
54 Dijital I/O, tümü kesme özelliğine sahip. Dijital I/O 72'ye kadar genişletilebilir
Dijital I/O ile paylaşılan 12 PWM. 12 bit'e kadar çözünürlük
Dijital G/Ç olarak da kullanılabilen 12 bit çözünürlüklü 12 analog giriş
12 bit çözünürlüklü 2 Analog DAC çıkışı
4 Donanım seri bağlantı noktası
2 I2C Bağlantı Noktası
3.3V Çalışma
Due R3, Mega 2560 ile aynı form faktörüdür ancak daha fazla belleğe sahip çok daha güçlü bir işlemciye sahiptir ve diğer Arduino kartlarının daha tipik 5V'si yerine 3.3V'da çalışır.
Yüksek performansa ve çok fazla I/O'ya ihtiyacınız varsa, daha gelişmiş projeler için iyi bir seçimdir. Örnek olarak, MCU, 2 DAC çıkışını kullanarak müziği sentezlemek için yeterince hızlıdır.
Due R3, yerleşik olarak düzenlenen 3,3 V'ta çalışır ve harici bir güç kaynağı veya USB bağlantı noktası bağlantısı yoluyla beslenebilir. Her ikisi de mevcutsa güç kaynağı otomatik olarak seçilir. Harici bir besleme kullanılıyorsa, 7-12V arasında bir besleme kullanılması tavsiye edilir.
Kart, 3.3V'u destekleyen ve 1.0 Arduino pin çıkışı ile uyumlu kalkanlarla uyumludur.
IDE'de Due_Can kitaplığı aracılığıyla erişilebilen yerleşik bir CAN veri yolu (CANRX / CANTX) vardır.
Dahili 12 bit DAC çıkışları, diğer Arduino kartlarında bulunmayan güzel bir özelliktir.
Teknik Özellikler
Mikrodenetleyici: AT91SAM3X8E
Saat Hızı : 84mhz
Seriden USB'ye Dönüştürücü: Atmega16u2
Çalışma Gerilimi: 3.3V
Giriş Voltajı (Önerilir): 7-12V
Dijital G/Ç Pinleri: 54 (72'ye Genişletilebilir)
PWM I/O Pinleri (Dijital I/O İle Paylaşılır): 12 (12 Bit Çözünürlüğe Kadar)
Analog Giriş Pinleri (Dijital G/Ç Olarak Da Kullanılabilir): 12 (12 Bit Çözünürlük)
Analog Çıkış Pinleri (Dijital G/Ç Olarak Da Kullanılabilir): 2 (12 Bit Çözünürlük)
I/O Pin Başına DC Akımı: 15ma'ya Kadar Kaynak, 9ma Batan
Flash Bellek: 512 Kbyte
SRAM: 96 Kbyte
Dahili LED: Dijital I/O Pin 13'e Bağlı
USB Konektör Tarzı: Mikro-B Tipi Dişi (X2)

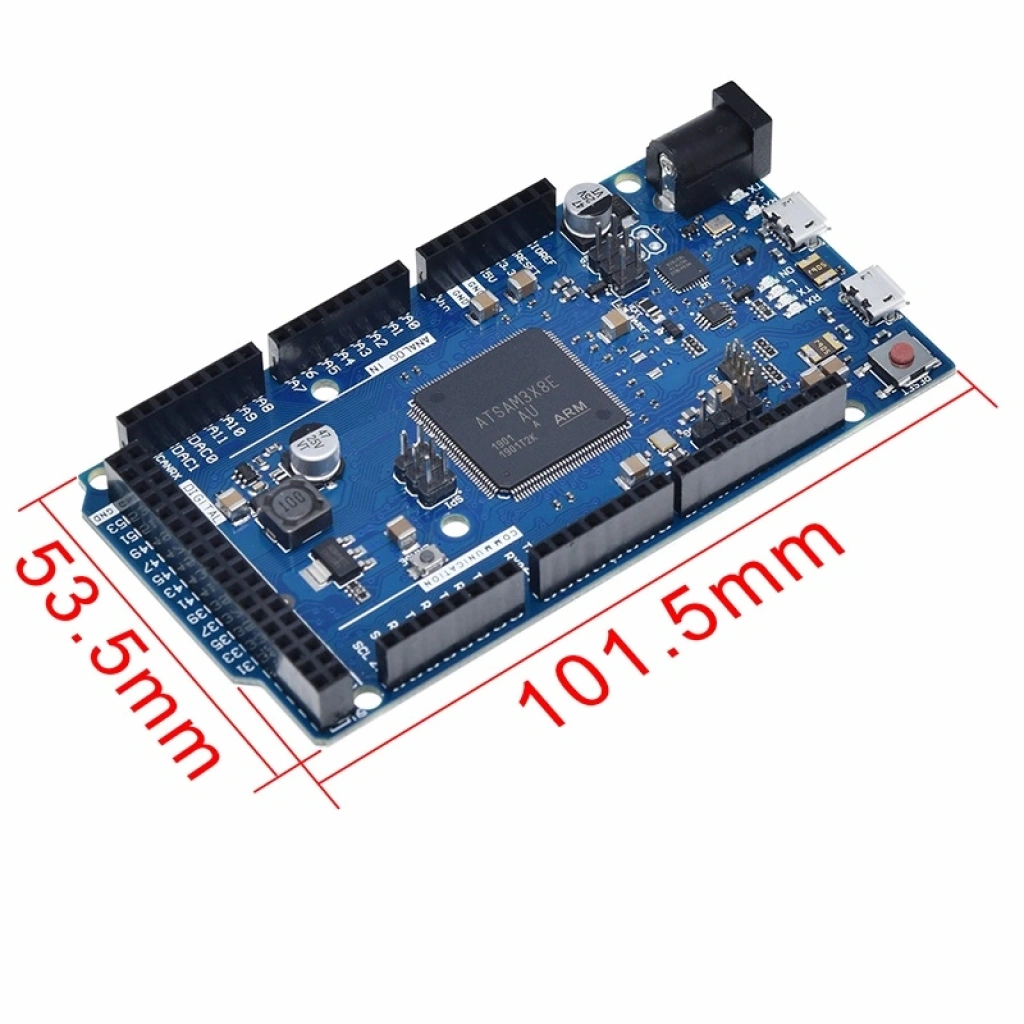

Kart Boyutları (PCB): 102 X 53.4 Mm (4 X 2.1")
Paket İçeriği
1 Adet Arduino Due R3 Klon
