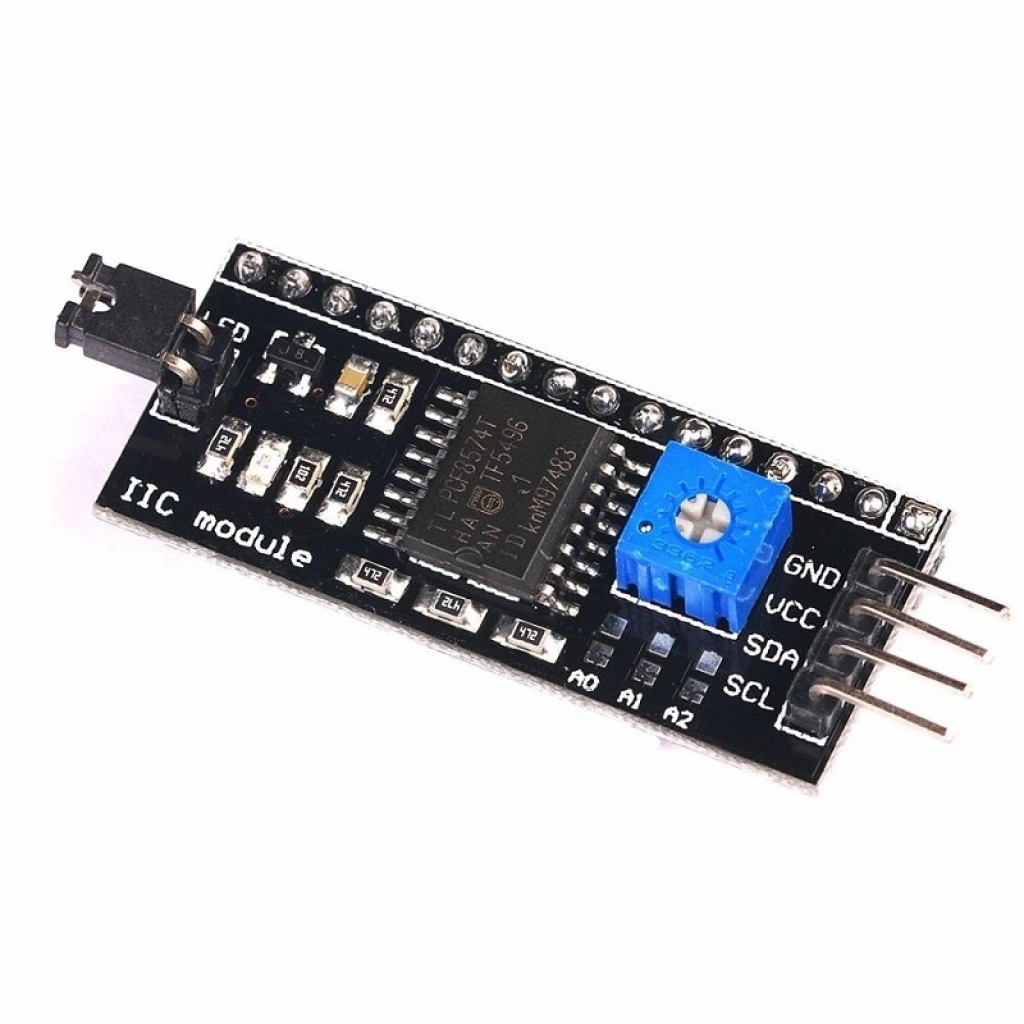

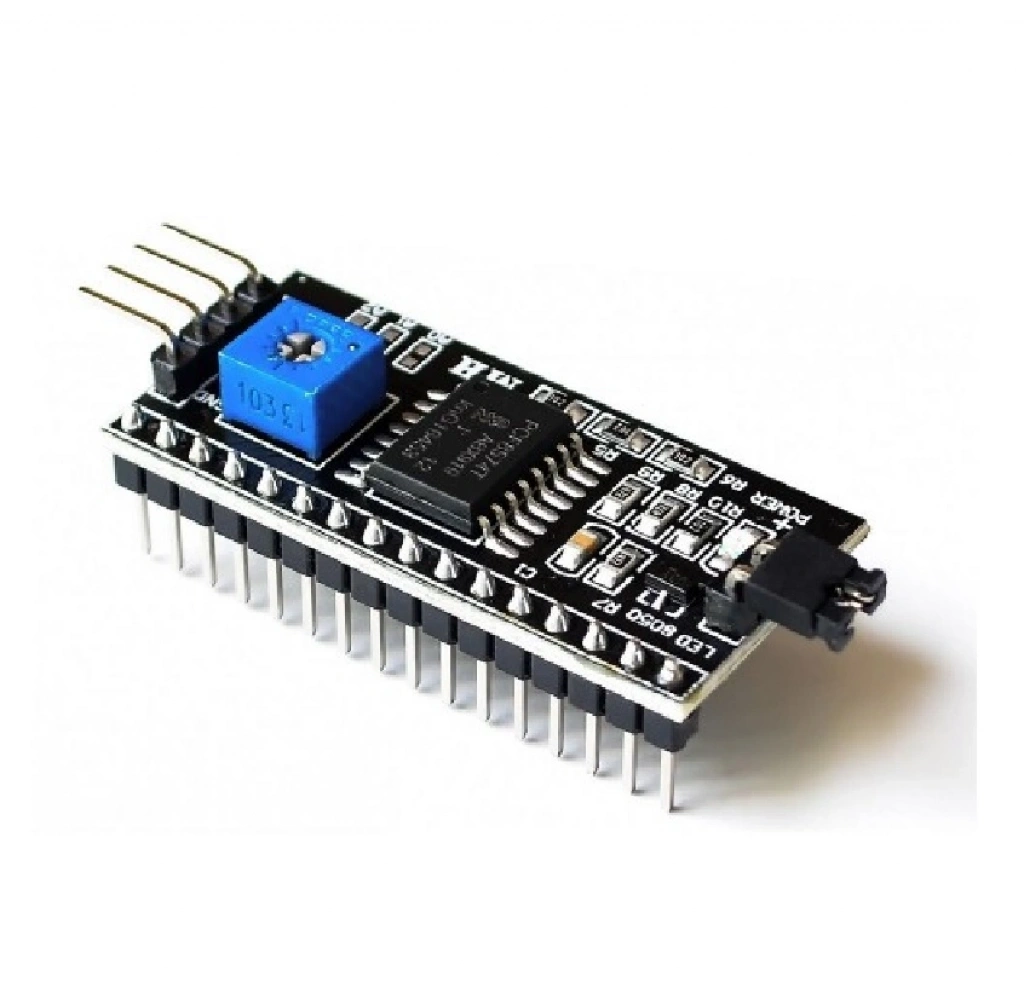

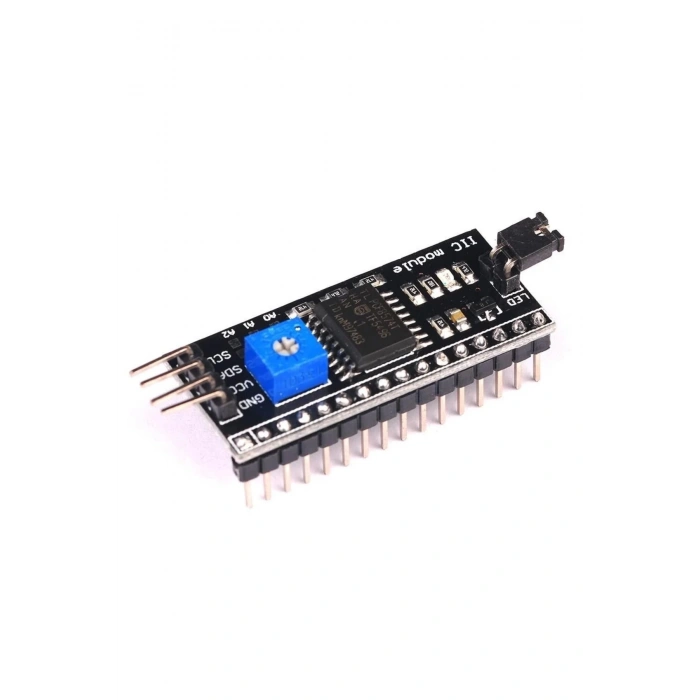

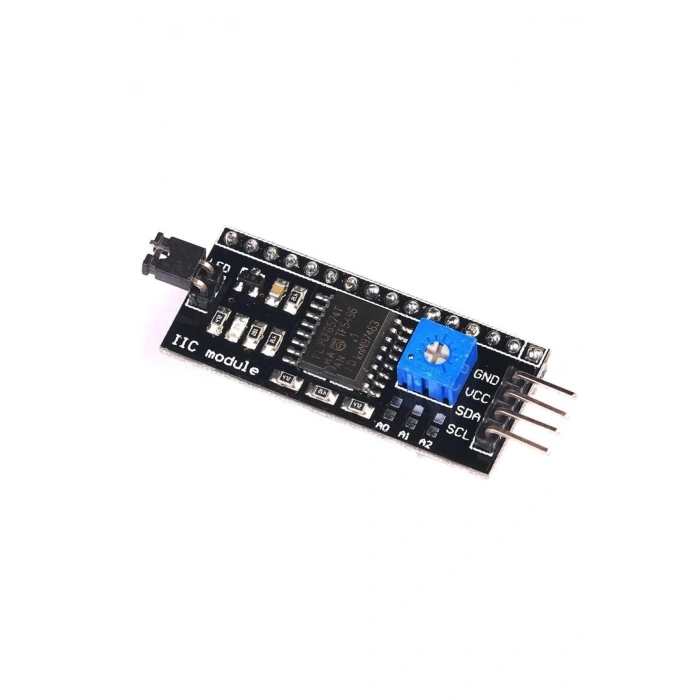

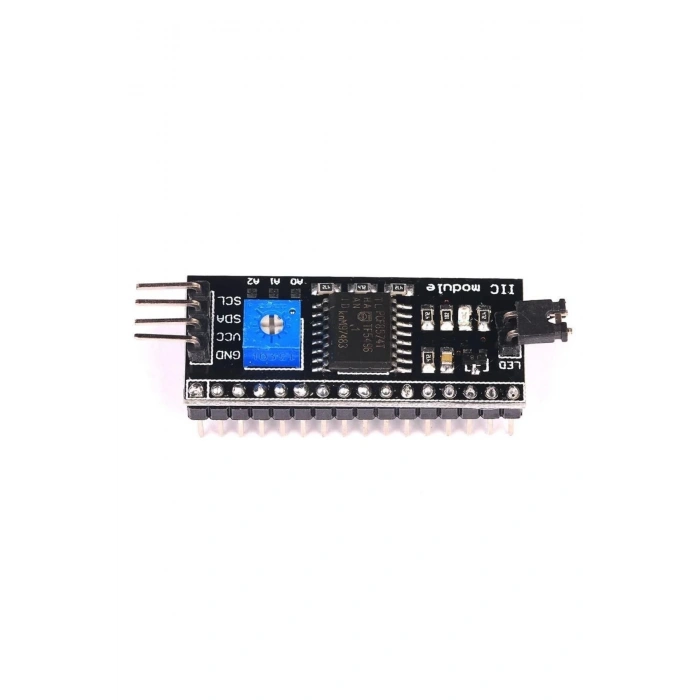

IIC I2C Seri LCD Modül
PCF8574 Adaptör Çevirici Sürücü Kart 1602A 1604A 2004A Kontrast Potu
16x2 20x4 gibi karakter lcd modülleri IIC haberleşme protokolü üzerinden 2 pin ile kullanabilmek için geliştirilmiştir. Pin sayısı az olan mcular kitler ile lcd kullanmak sorun oluşturmaktadır. I2c protu ile haberleşilen bu modül kullanıldığında kazanılacak mcu pinlerini farklı işler için kullanabilme imkanı olur. Standart lcdlerin 4 bit sürülmesi durumunda 7 io lcd kullanımına ayrılması gerekir. Ancak bu kart ile sadece 2 pin ile lcd sürülebilir. 5 Pin kazancınız olur. Ayrıca aynı I2c portu ile adres tanımlaması ile farklı devrelerde de kullanmaya devam edebilirsiniz.
Kart üzerinde kontrast ayarı için 1 adet potansiyometre bulunmaktadır. Arka ışık için açma kapama görevinde kullanılmak üzere 1 adet jumper anahtar bulunmaktadır. Lcd bağlantısı için 16 pin erkek header kart üzerindedir. Çok kücük yapısı ile lcdlerin arkasında çok az yer kaplar. Projelerinizde kullanıma çok uygundur.

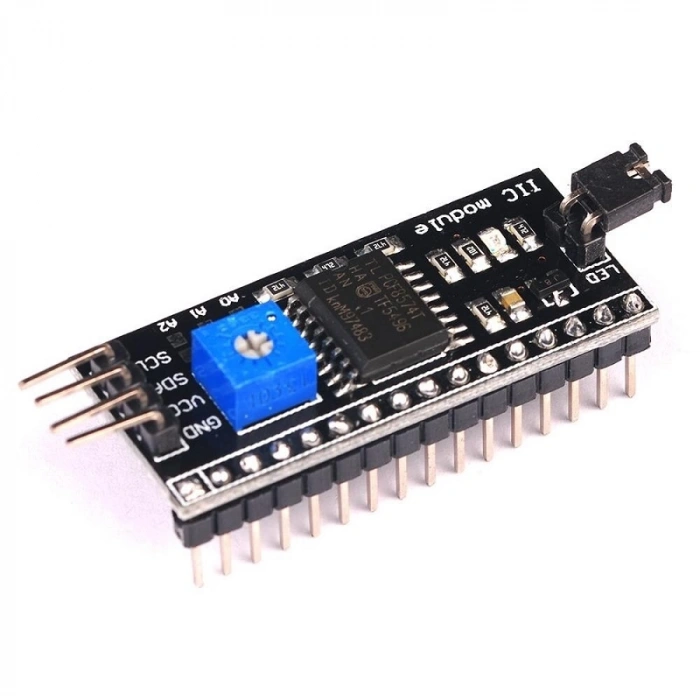

Özellikler
Entegre: PCF8574
Haberleşme: I2C
I2C adresi: 0x27
Çalışma voltajı: Dc 2.5V / 5V
IO sayısı: 8

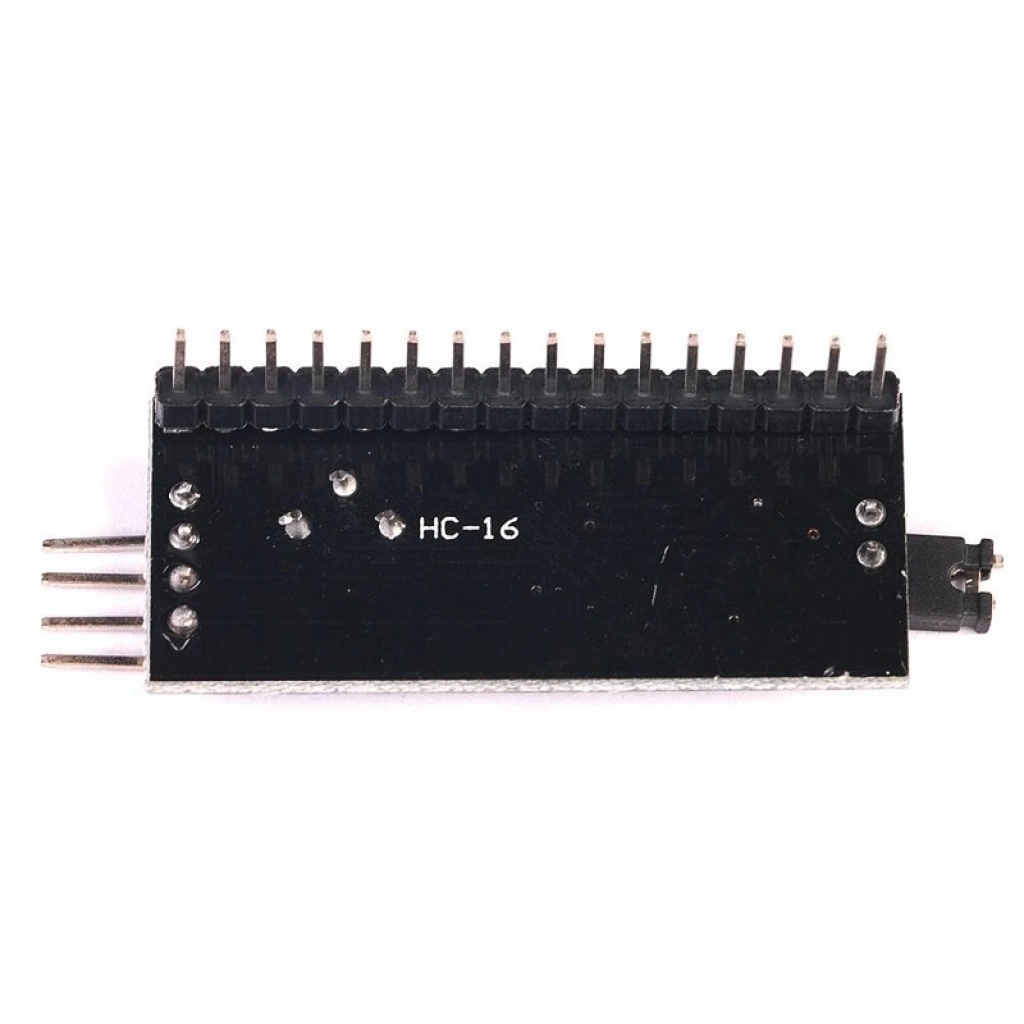

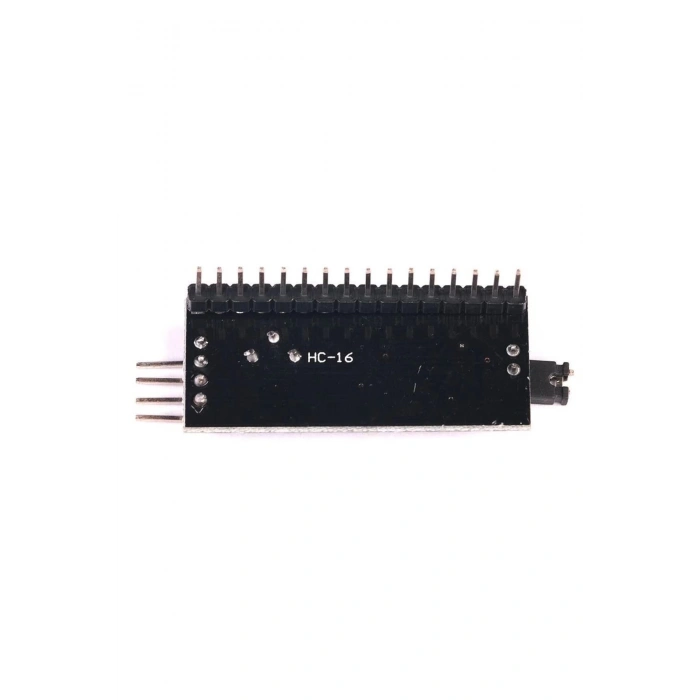

Standart 16 pin lcdleri sürecek şekilde erkek header bağlantı soketi
Arka ışık kontrast ayar potu ( Saat yönü kontrastı artırır )
Arka ışık kontrol jumperı
Güç gösterge ledi.
Uyumlu olduğu lcdler: 1602A,1604A, 2004A
Adres tanımlanarak 8 adede kadar kullanılabilir.
Malzeme: Çeşitli elektronik parçalar
Çalışma sıcaklığı: -10C / 85C
Renk: Siyah
4 Pin erkek header haberleşme port soketi

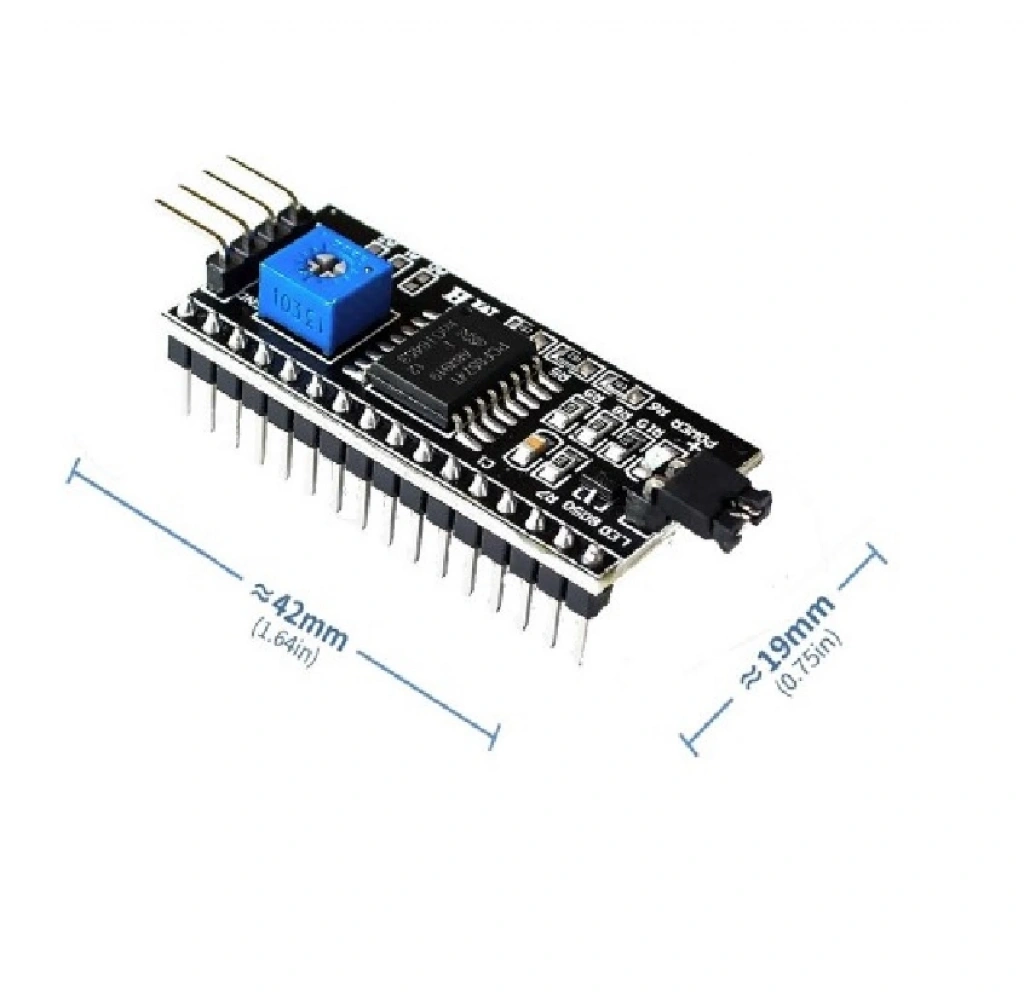

Boyutlar: 20mm x 42mm
Ağırlık: 5gr

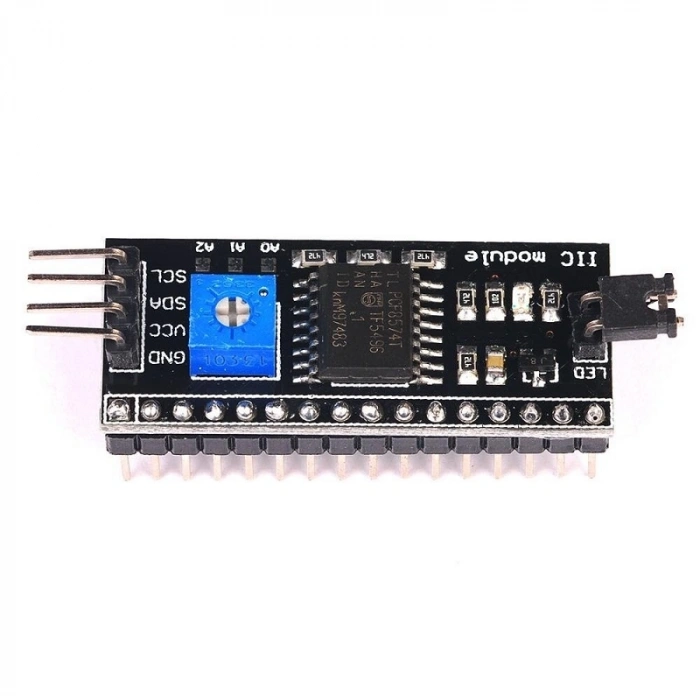

Pin Açıklaması
GND: Toprak
VCC: Besleme +
SDA: I2C data pini
SCL: I2C saat pini
Paket içeriği
1 Adet IICI2C Seri LCD Modül
