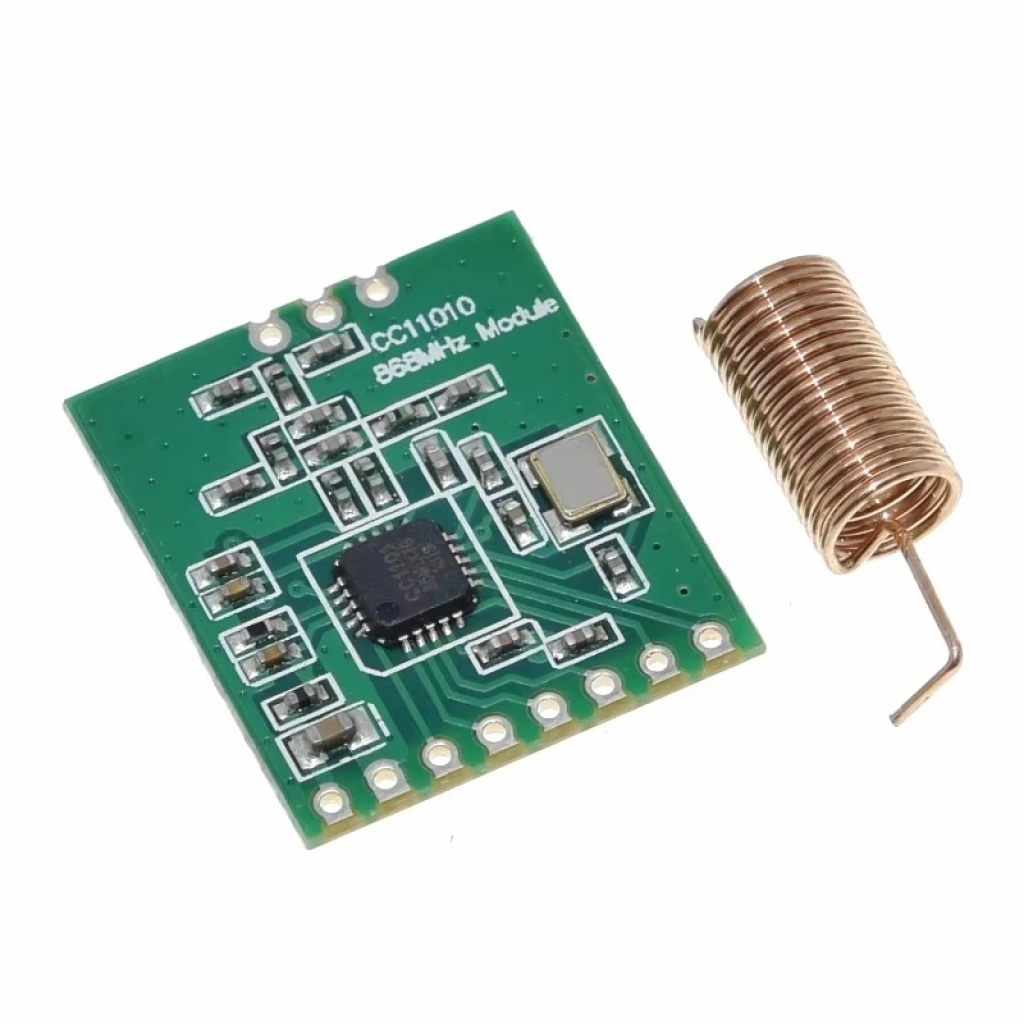

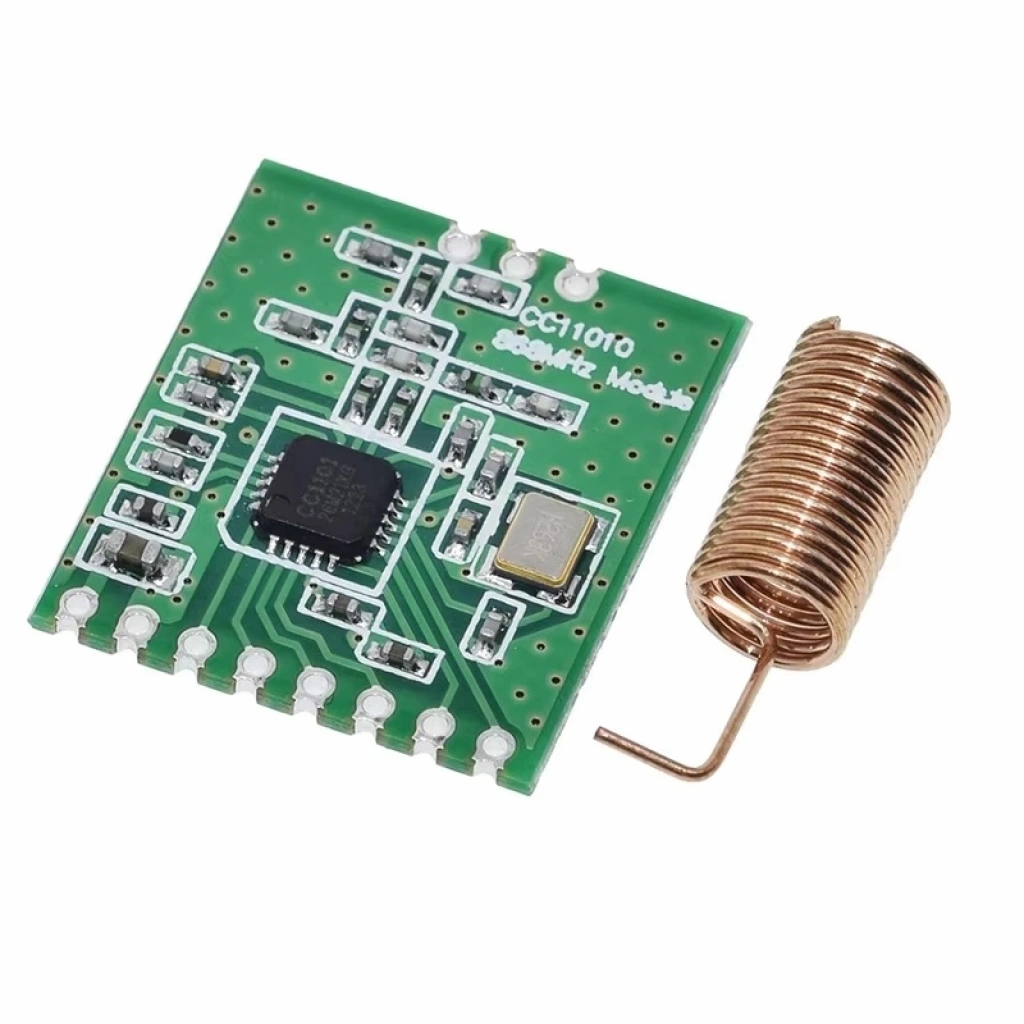

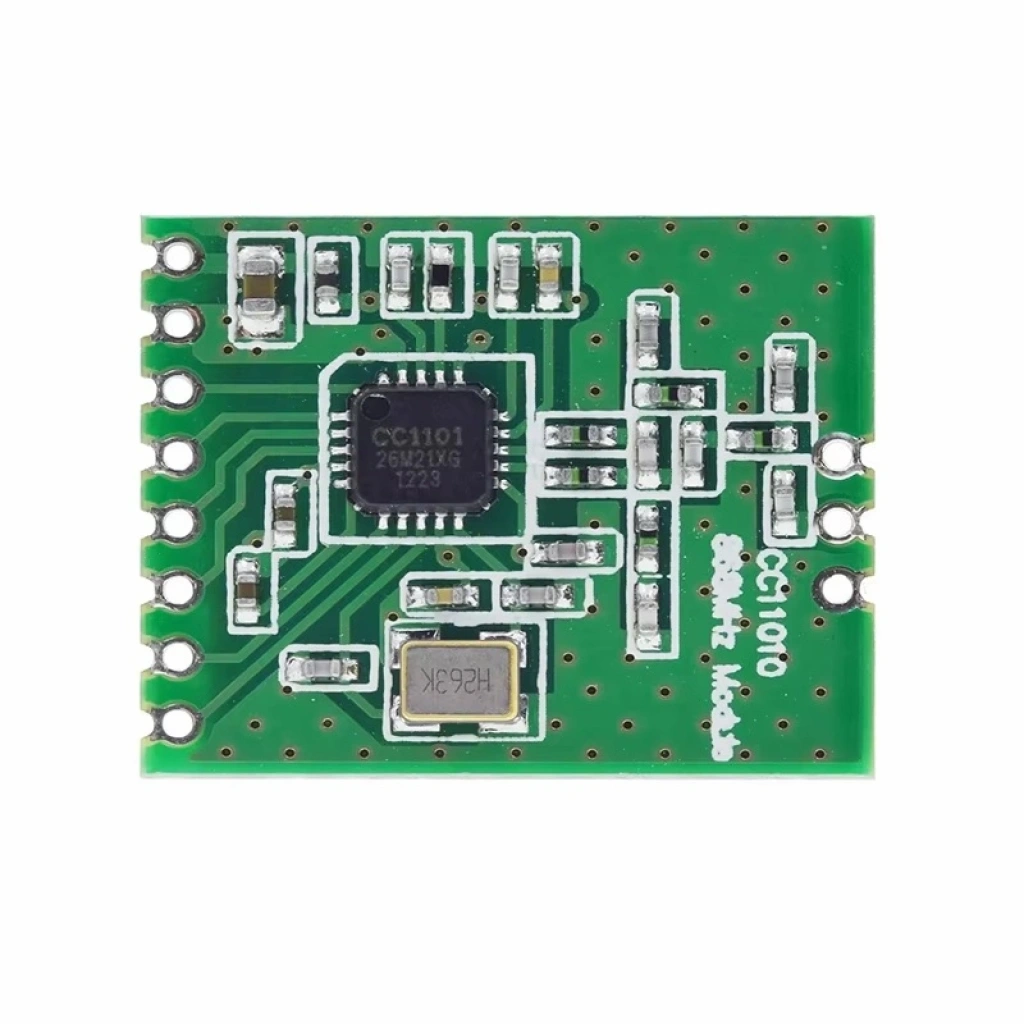

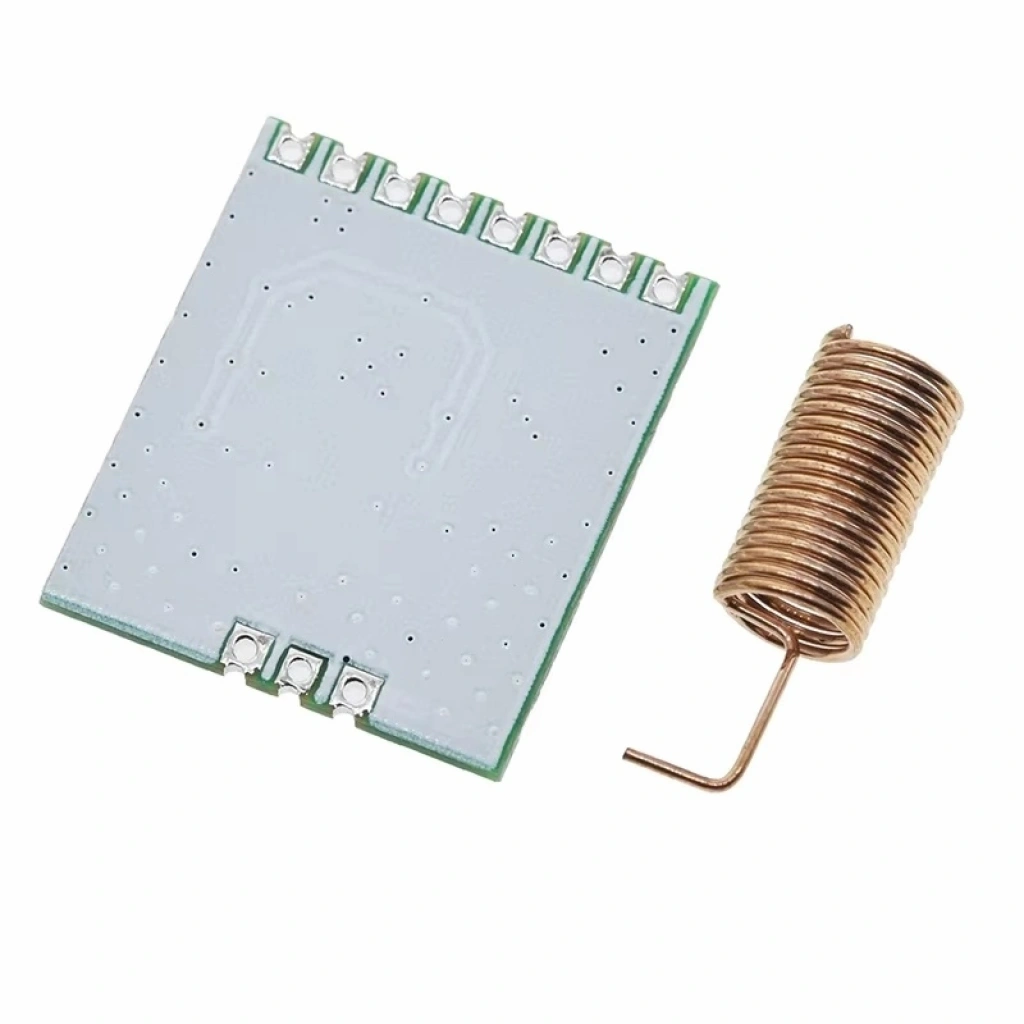

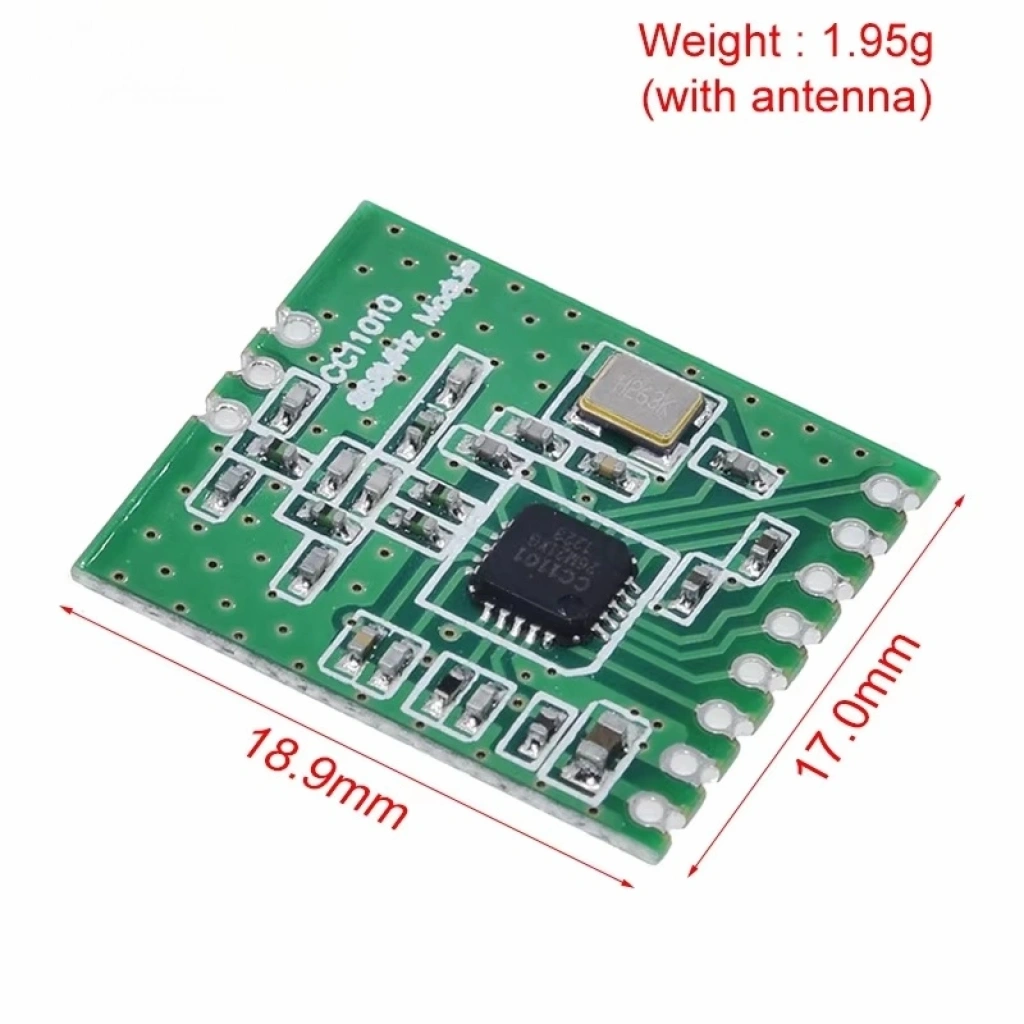

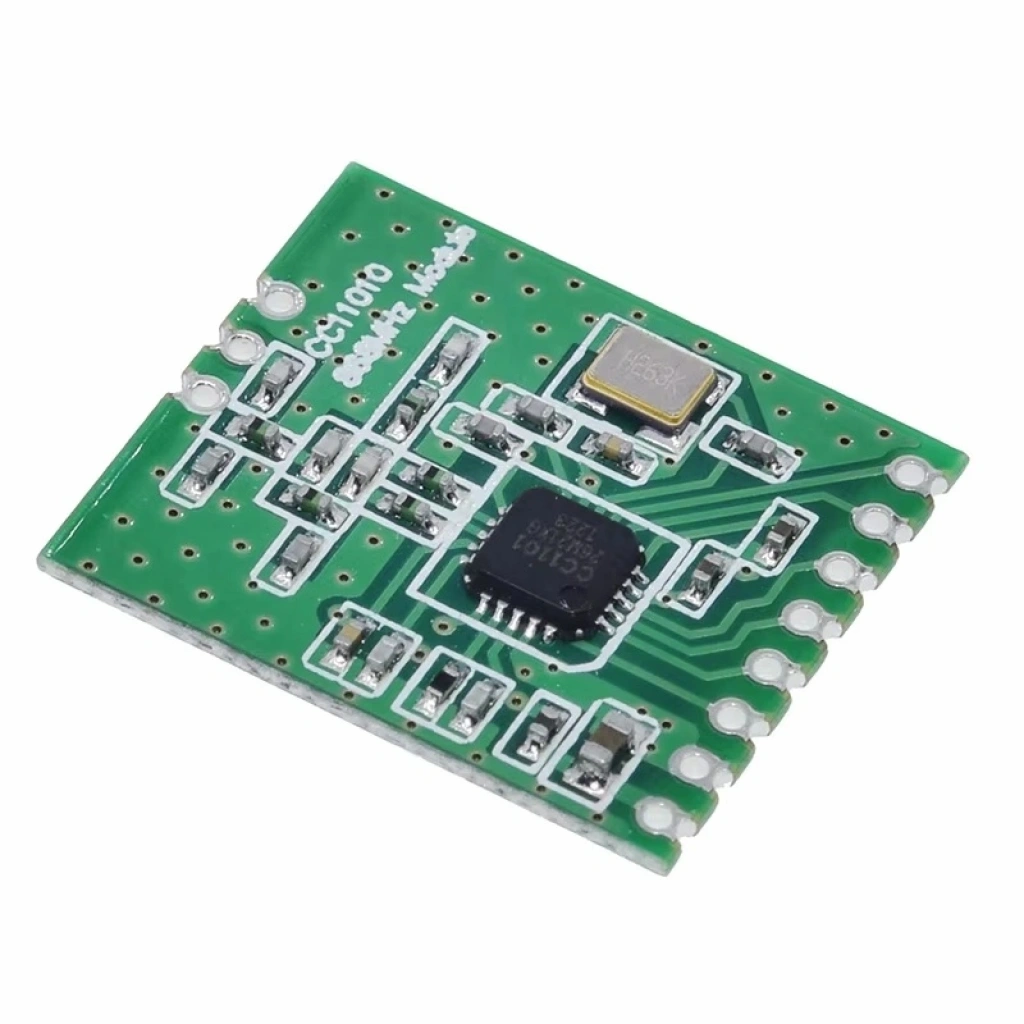

CC1101 868MHz Kablosuz Transceiver Modülü, düşük maliyet ve optimize enerji tüketimi gerektiren endüstriyel, bilimsel ve medikal uygulamalar için tasarlanmış performans odaklı bir cihazdır. Ayrıca modül, 779 ile 928 MHz arasındaki frekans bantlarında programlanabilir esnek yapısı sayesinde farklı uygulama senaryolarında kullanılabilir. Bununla birlikte, SPI arayüzü üzerinden kontrol edilebilen 64 baytlık veriyığın (FIFO) hem alım hem iletim işlemlerinde etkin yönetim sunması, donanım tabanlı paket işleme ve kanal temizliği gibi kritik işlevleri kuvvetlendirmektedir. Ek olarak, CC1101, wake-on-radio (WoR) özelliğiyle uyku modunda beklerken bile belirli sinyallerde aktifleşebilir. Böylece, enerji verimliliği kritik IoT uygulamalarında sistem tepki süreleri optimize edilir. Buna ek olarak, otomatik burst iletim ve önceden tanımlı paket yapılandırmaları, yüksek veri akışı gerektiren ortamlar için sinyal bütünlüğünü korur. Sonuç olarak, tasarımcılar hem ek yazılım yükünü minimize eder hem de güvenilir bir iletişim sağlama esnekliğine kavuşur. Modül, üzerine entegre edilmiş CC1101 RF çipi ve 1.27 mm pitch yatay pin konnektörleriyle kolay montaj sağlar. Dolayısıyla, mikrodenetleyici tabanlı sistemlerle entegrasyonu hızlıdır ve ek pasif bileşen gereksinimi minimum seviyededir.
Desteklenen Modülasyon Formatları Özellikle FSK, GFSK, ASK/OOK ve MSK modülasyonlarına destek vermesiyle, kullanıcıların farklı veri iletim ihtiyaçlarını güvenilir şekilde karşılayabilir. Böylece, uygulama bazında en uygun modülasyon tekniği seçilerek performans optimum seviyeye çıkarılabilir.
Teknik Özellikler
Özellik
Açıklama
Frekans
868 MHz (779–928 MHz aralığında programlanabilir)
Modülasyon
FSK, GFSK, ASK/OOK, MSK
Veri Hızı
1.2 kbps–500 kbps
Besleme Gerilimi
1.9 V–3.6 V
Arayüz
SPI
FIFO Boyutu
64 bayt (RX/TX)
Paket İşleme
Donanım tabanlı, CRC desteği
Pin Konnektör
1.27 mm pitch
Nasıl Kullanılır? Öncelikle besleme gerilimi ve toprak bağlantıları doğru yapılmalıdır. Ardından SPI pinleri (MOSI, MISO, SCLK, CSN) mikrodenetleyiciye uygun şekilde eşlenmelidir. Ayrıca anten çıkışına uygun empedanslı bir anten bağlanmalıdır. Daha sonra yazılım katmanında register ayarları yapılarak frekans bandı, modülasyon tipi ve veri hızı gibi parametreler konfigüre edilir. Son olarak, gönderilecek ve alınacak paket yapıları tanımlanarak veri iletimi başlatılır. CC1101, 500 kbps’e kadar veri hızını destekler. Bununla beraber, uygulama gereksinimlerine uygun olarak 1.2 kbps’den başlayarak esnek hız ayarı yapılabilir. Modül, 1.9 V’den 3.6 V’e kadar besleme gerilimi ile çalışabilir; dolayısıyla farklı mikrodenetleyici platformlarına kolayca entegre edilebilir. SPI arayüzündeki register’lar üzerinden modülasyon formatı FSK, GFSK, ASK/OOK veya MSK olarak programlanabilir. Böylece performans ve kapsama gereksinimlerine göre optimizasyon sağlanır.
Paket İçeriği 1 Adet CC1101 868MHz Kablosuz Transceiver Modülü
