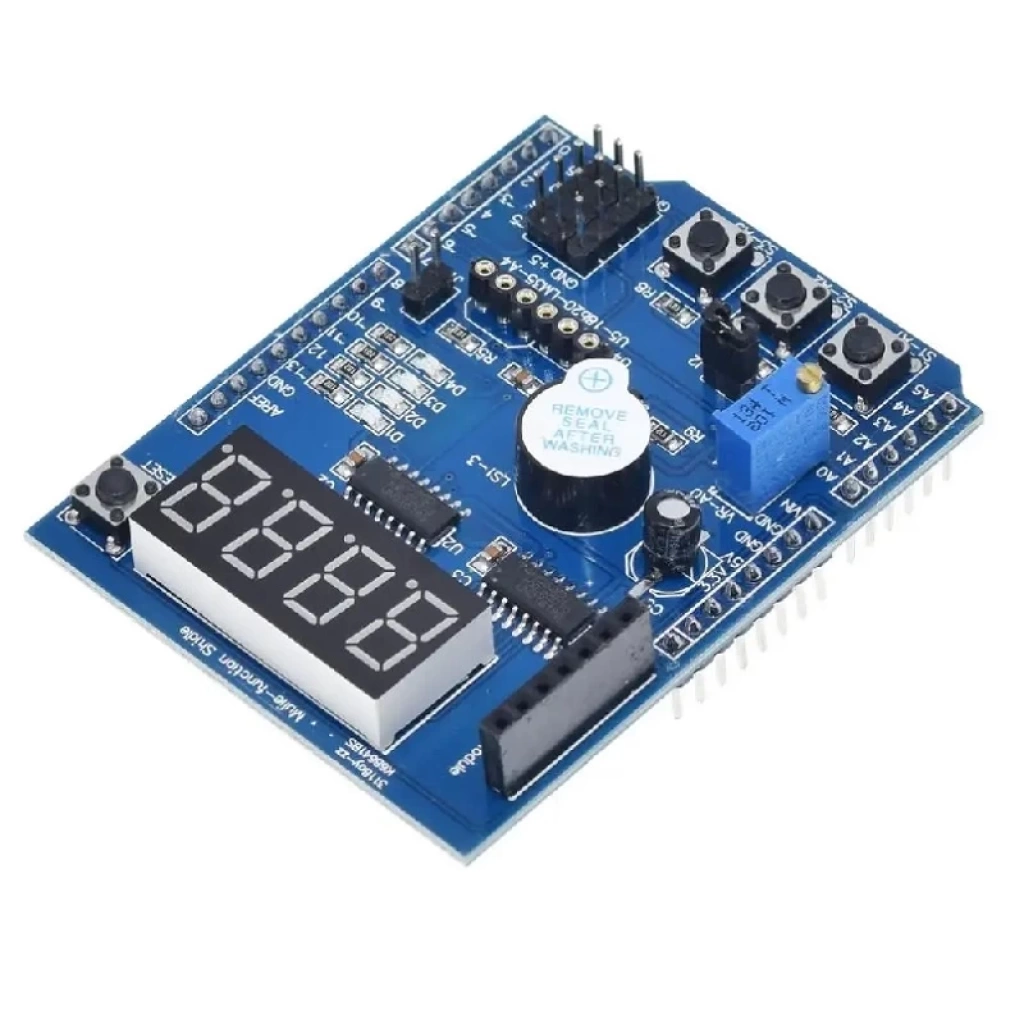

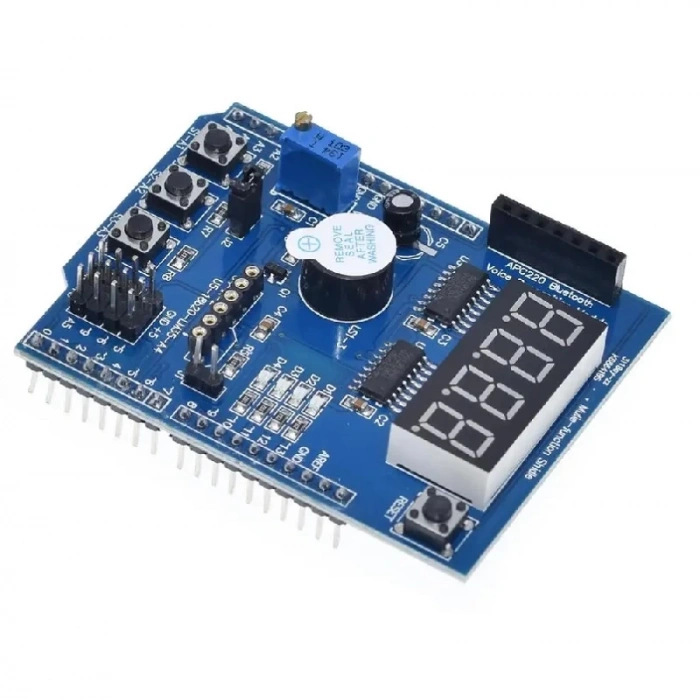

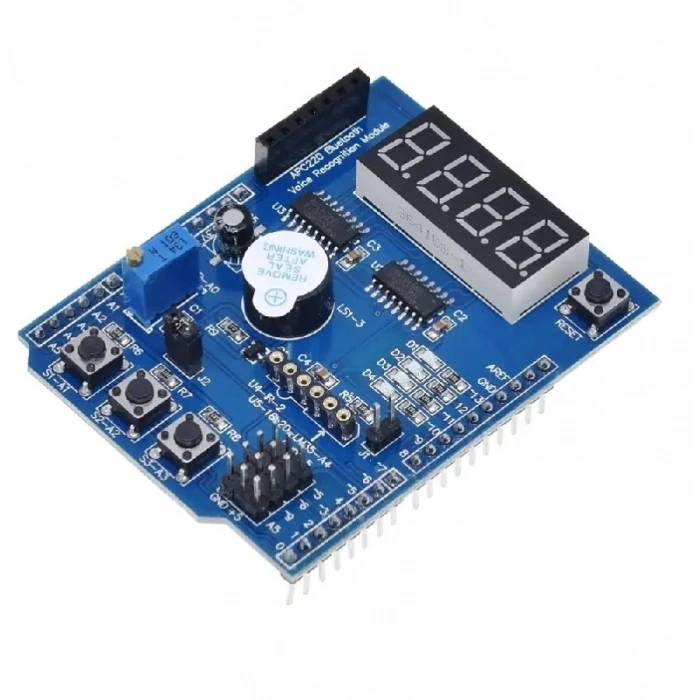

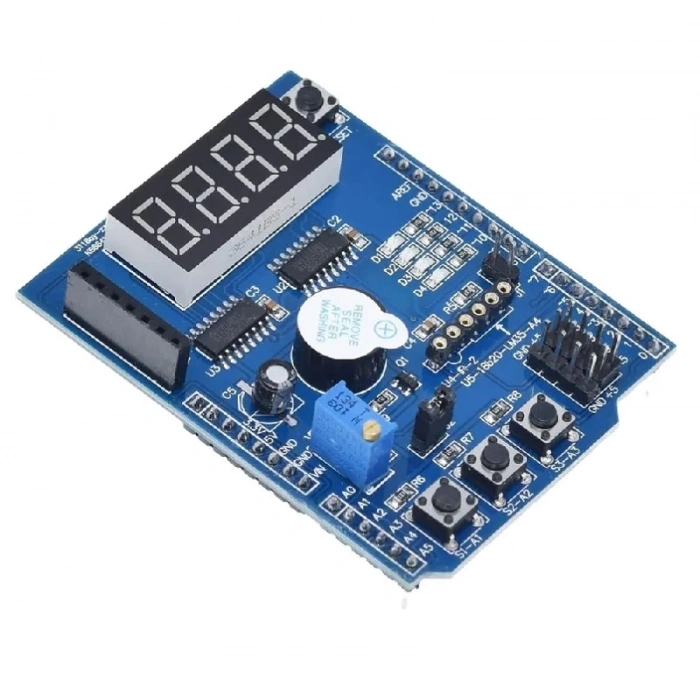

Multi Çok Fonksiyonlu Arduino Shield
7 Segment Buzer Button Pot Servo Analog Ds18b20 Lm35 Servo Led Uno Mega Leonardo
Arduino Uno, Mega, Leonardo modelleri ile uyumludur. Çok fazla fonksiyonu tek kart üzerinde toplamıştır. Sıcaklık ölçümü için ds1820 ve lm35 pin headerları bulunmaktadır. 4 adet led göstergesi ile çeşitli gösterge işaretleri verdirebilirsiniz. 3 adet butonu uygulamalar için giriş kaynağı olarak kullanabilirsiniz. Çeşitli sensörlerin bağlanabileceği in headerlar bulunmaktadır. Ses çıkışı verebilmek için 1 adet buzzer devresi vardır. Bu uygulamaları yaparken ihtiyaç olacak gösterge için 4 lü 7 segment devresi bulundurmaktadır. Tüm bu donanımları ve genişleme headerları sayesinde pek çok uygulamayı ek devreler kullanmadan çok hızlı bir şekilde gerçekleştirme imkanına sahip olacaksınız.
Özellikler
Arduino UNO, Leonardo, Mega uyumlu
4 haneli 7 segment (SPI üzerinden 74HC595 ile sürülmektedir )
1 Adet buzzer devresi ( Çeşitli ses, alarm, melodi çalma vb. uygulamalar için)
4 Adet smd led
3 Adet buton
1 Adet reset butonu
Hassas çok turlu 10k pot. Analog voltaj ölçme uygulamaları için.
Apc220 Bluetooth ses tanıma modülü için bağlantı headerı .
DS18B20 sıcaklık sensörü için bağlantı headerı .
LM35 sıcaklık sensörü için bağlantı headerı .
Infrared alıcı bağlantısı (uzaktan kumanda uygulamaları için)
Servo uygulamaları için bağlantı headerı
Çeşitli sensörlere kolay bağlantı imkanı için dijital 5, 6, 9 ve analog 5 pinlerine bağlı 4 adet header bağlantısı

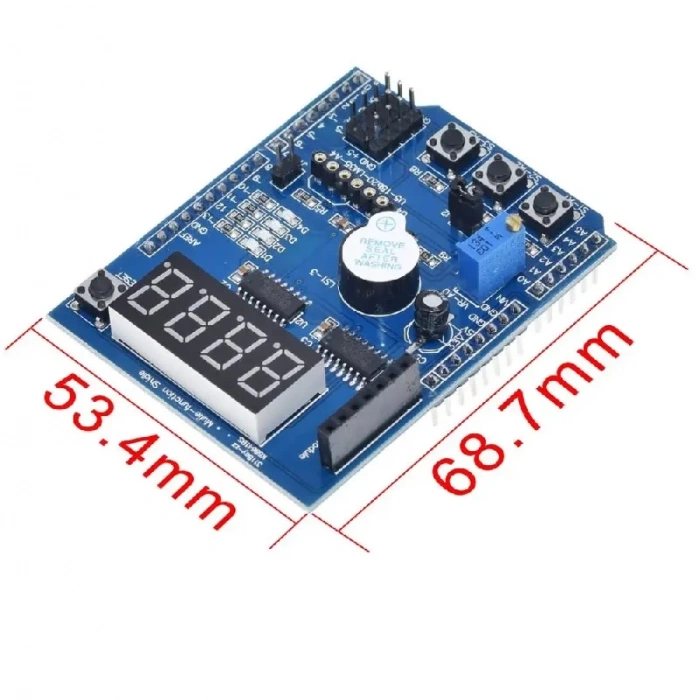

Boyutlar: 69 x 54 x 11 (mm)
Ağırlık: 27gr
Paket İçeriği
1 Adet Çok Fonksiyonlu Arduino Shield
