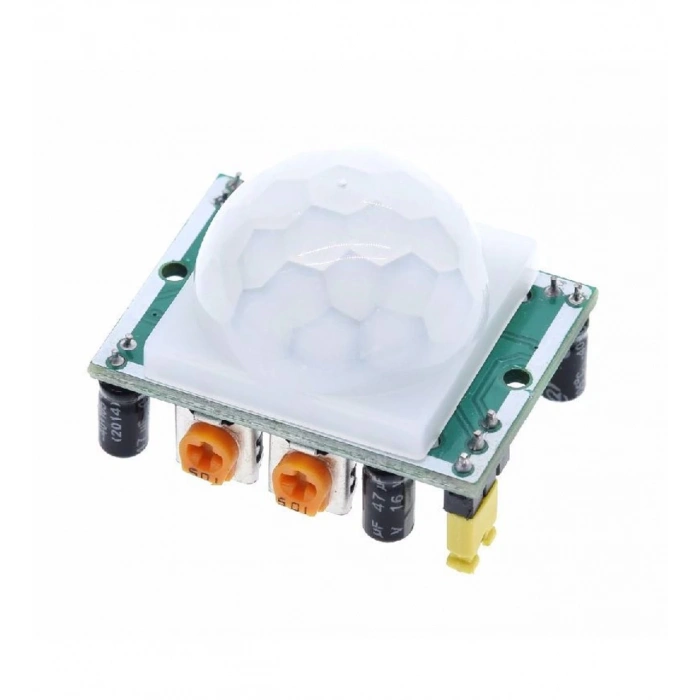

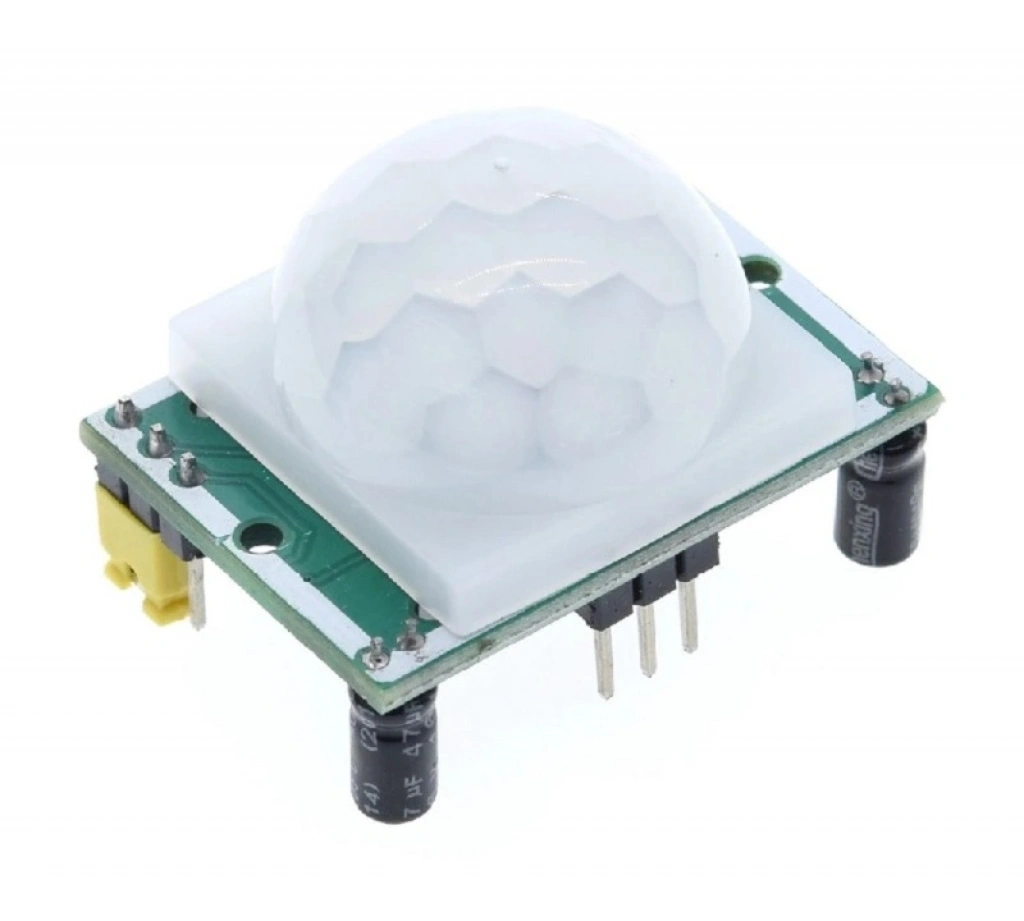

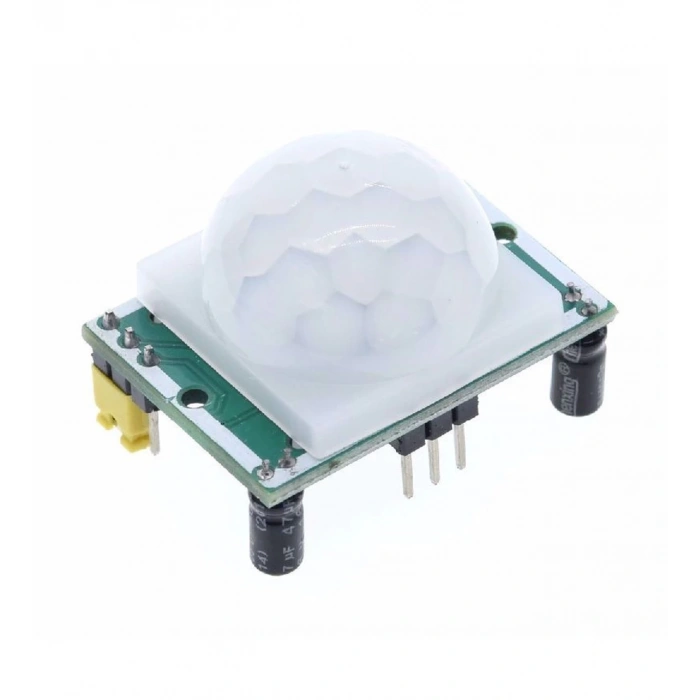

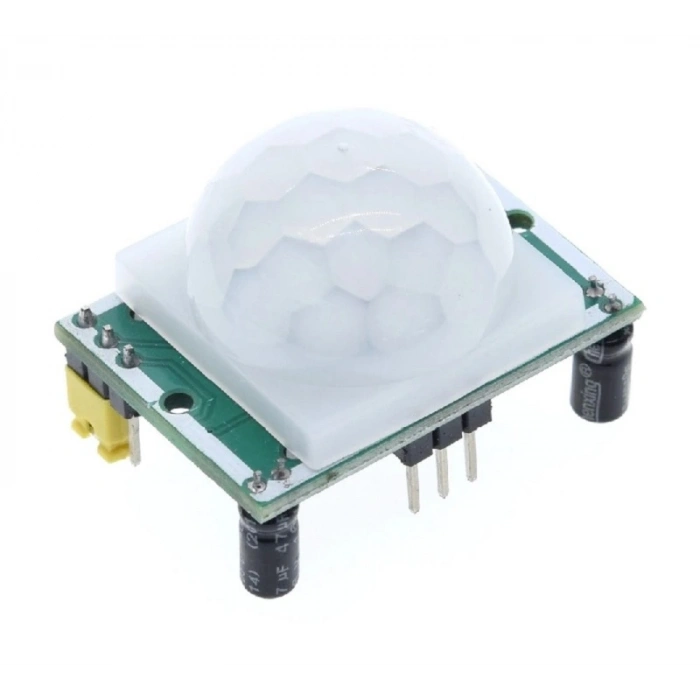

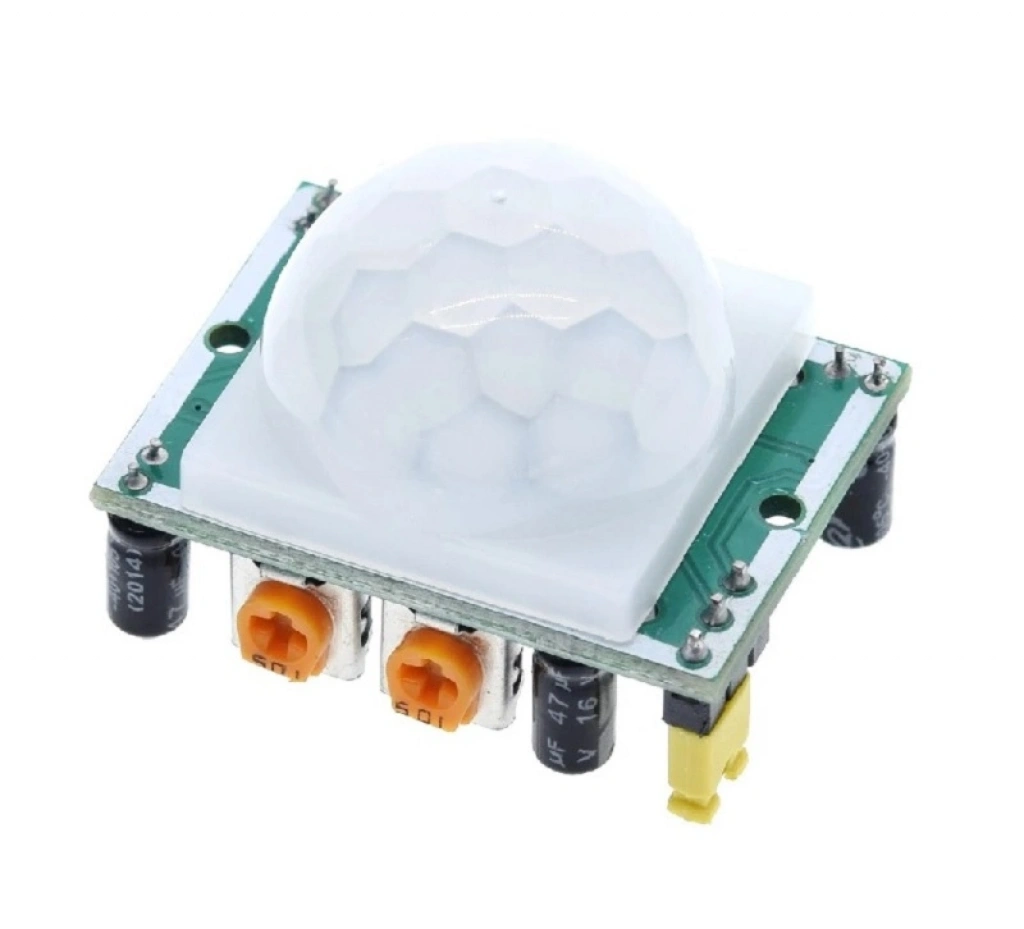

HC-SR501 PIR Sensor Modül
Hareket Algılama Sensor Modülü Kızılötesi İnsan Canlı Algılayıcı Dedektör

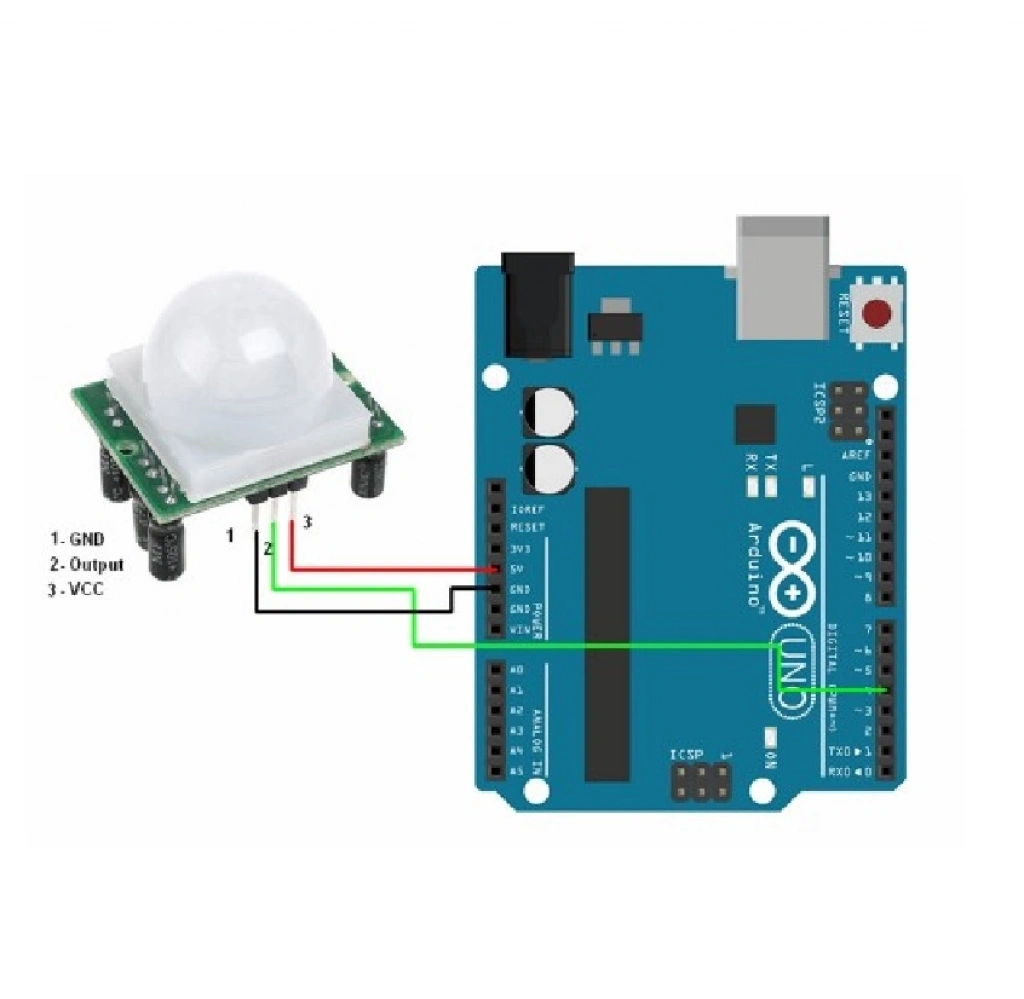

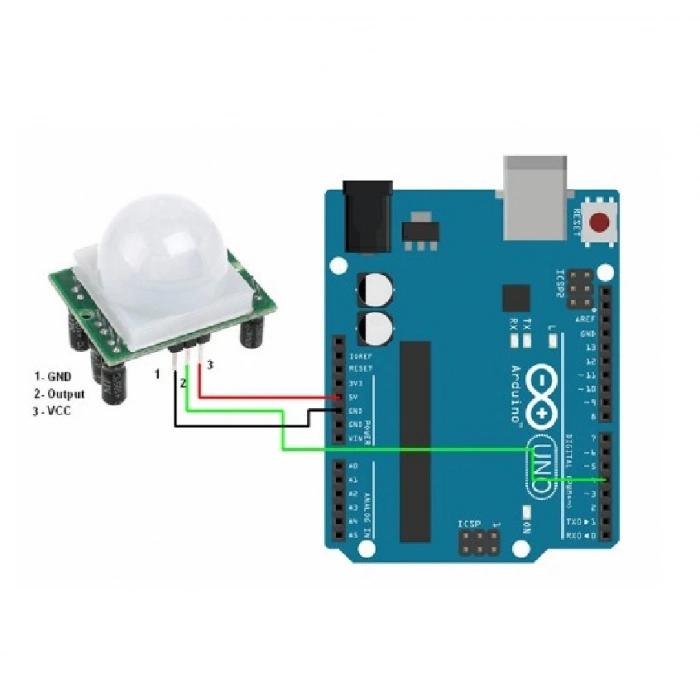

PIR sensörleri, bir ortamda oluşan canlı hareketini algılamak için kullanılan sensörlerdir. Bu minik boyutlu sensör, çeşitli elektronik, robotik ve hobi uygulamalarında rahatça kullanabileceğiniz, Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber kullanılabilir modüldür.
Dijital çıkışlı olan bu modül, ortamda hareket algılamadığı zaman lojik 0, hareket algıladığı zaman ise lojik 1 çıkışı vermektedir.

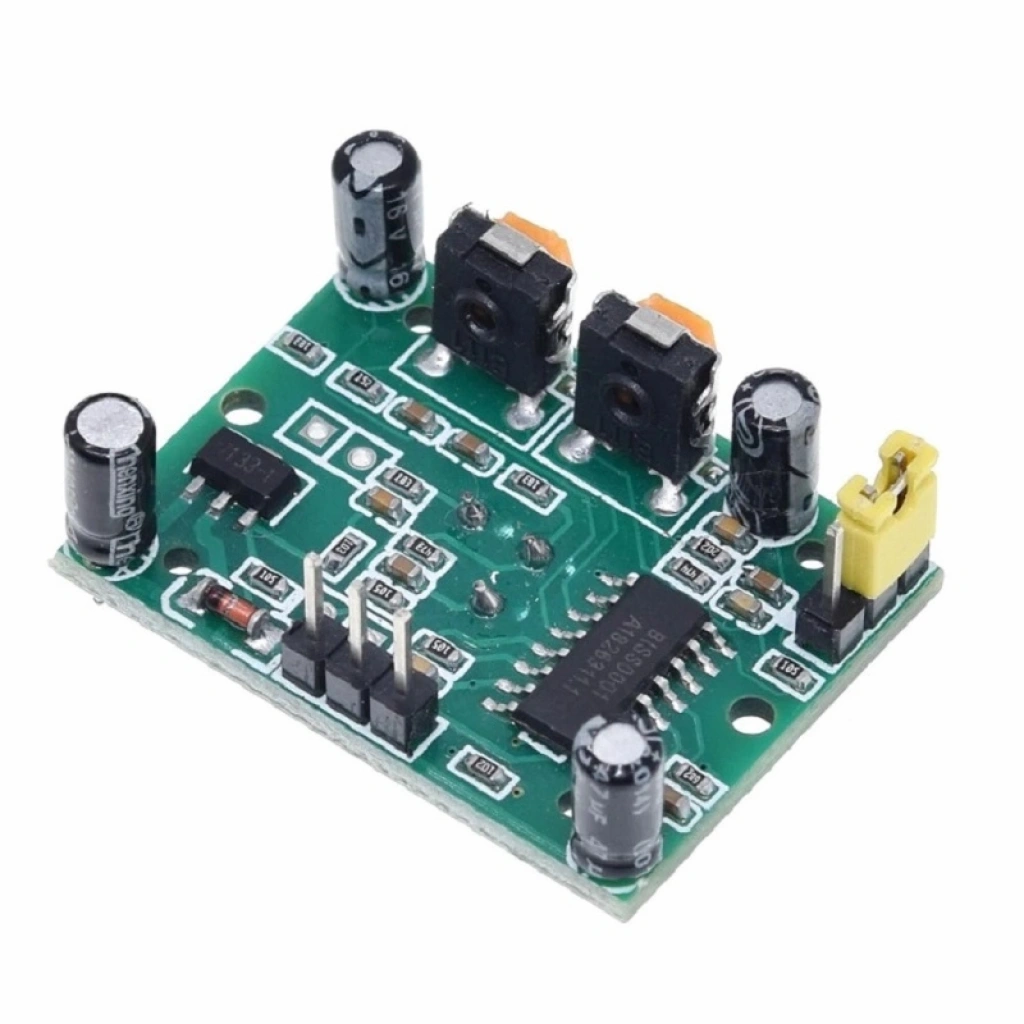

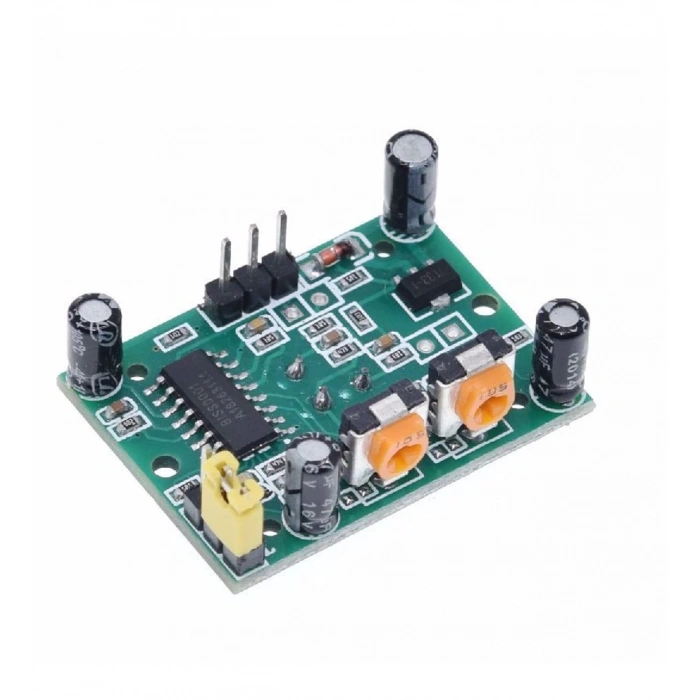

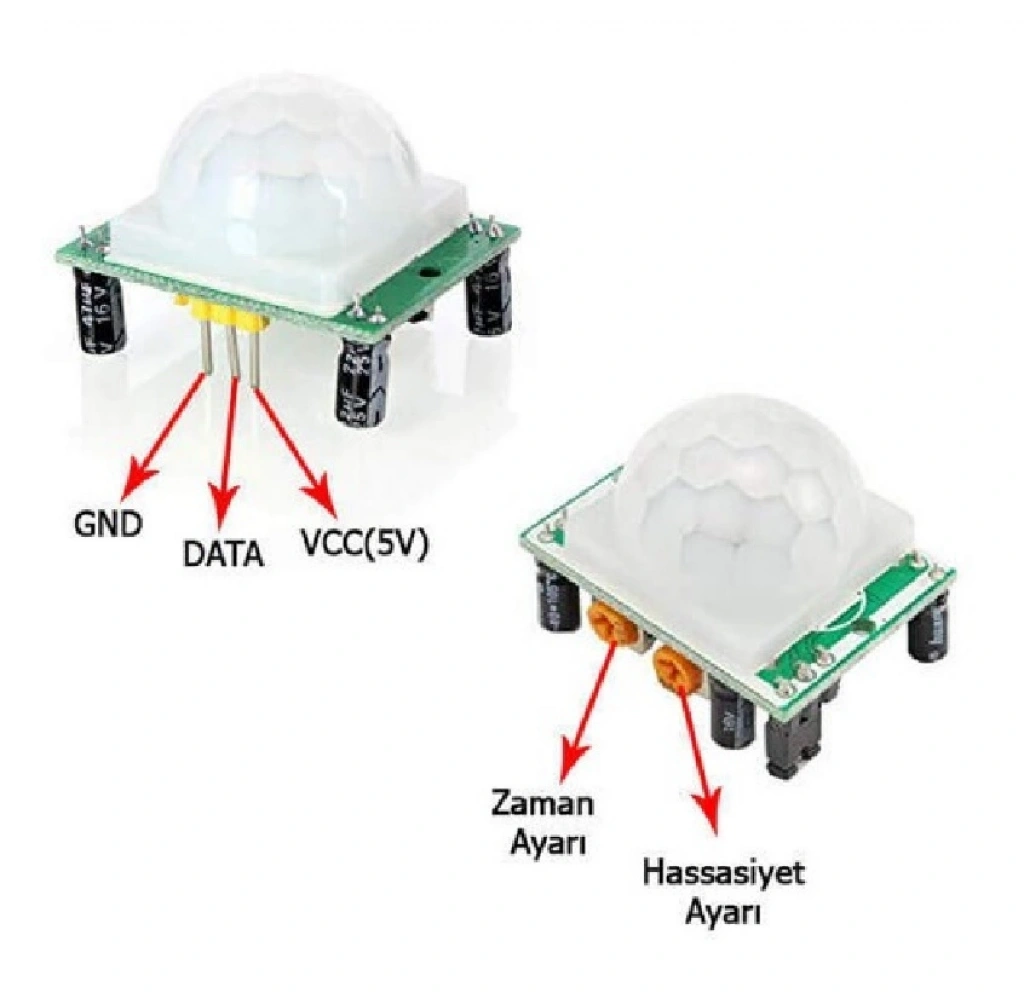

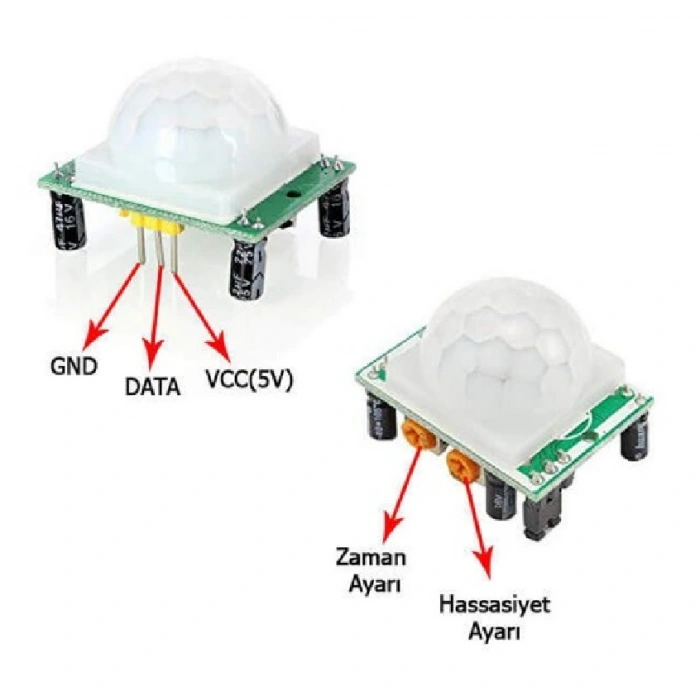

Sensör üzerinde Sx ve Tx olmak üzere iki adet potansiyometre bulunmaktadır. Sx potansiyometresi sensörün görme mesafesini 3 ile 5 metre arasında değiştirmektedir. Tx potu ise sensör gördükten sonra ne kadar süre daha çıkış pininden lojik 1(3.3V) çıkışını vereceğini ayarlamaktadır.
Özellikleri
Çalışma Voltajı: DC 5-20V
Lojik sinyal çkış seviyesi: 3,3V

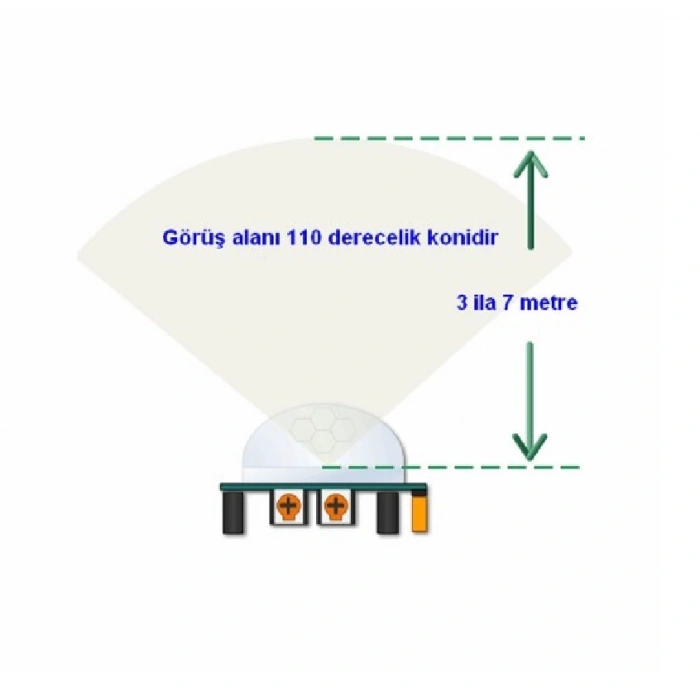

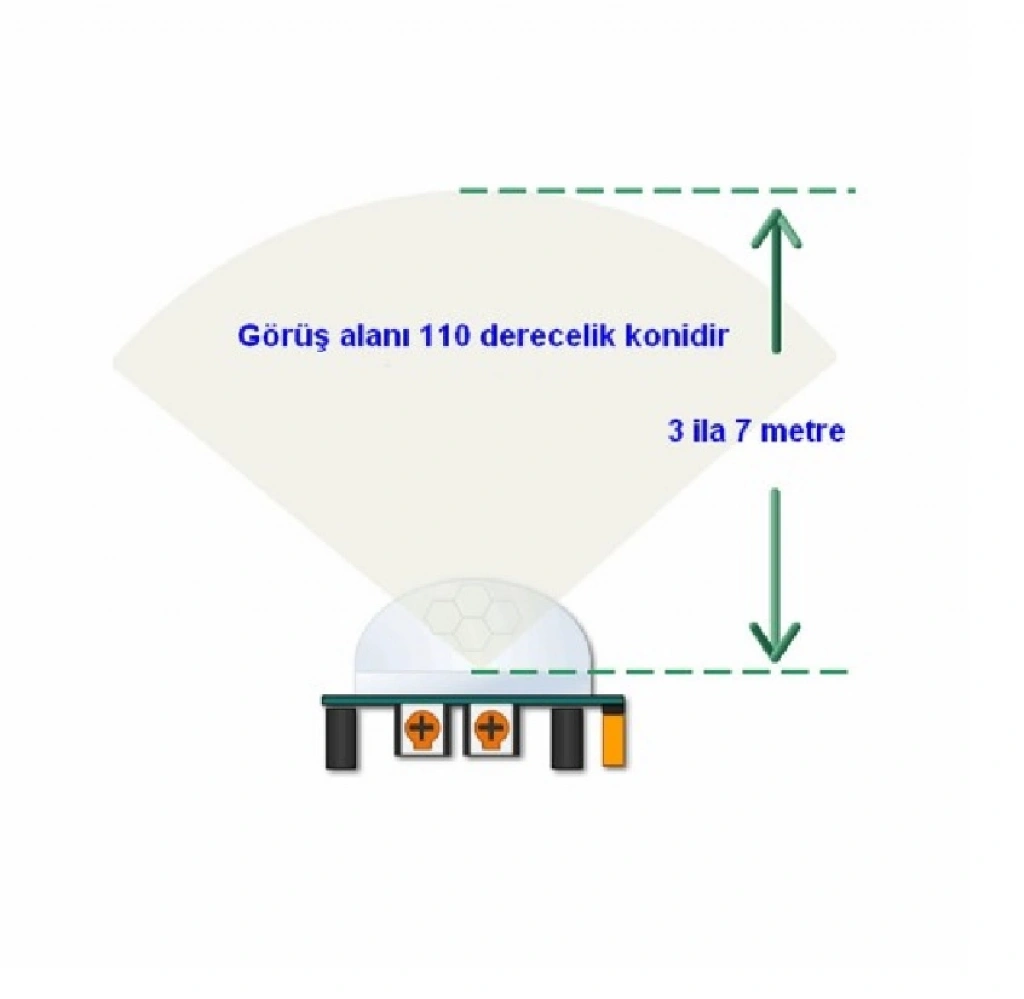

Algılama alanı: 3 / 7 metre
Algılama açısı: 100 Derece
Bekleme süresi: ( 0.3 sn - 200 sn )
Çalışma sıcaklığı: -15C / +70C

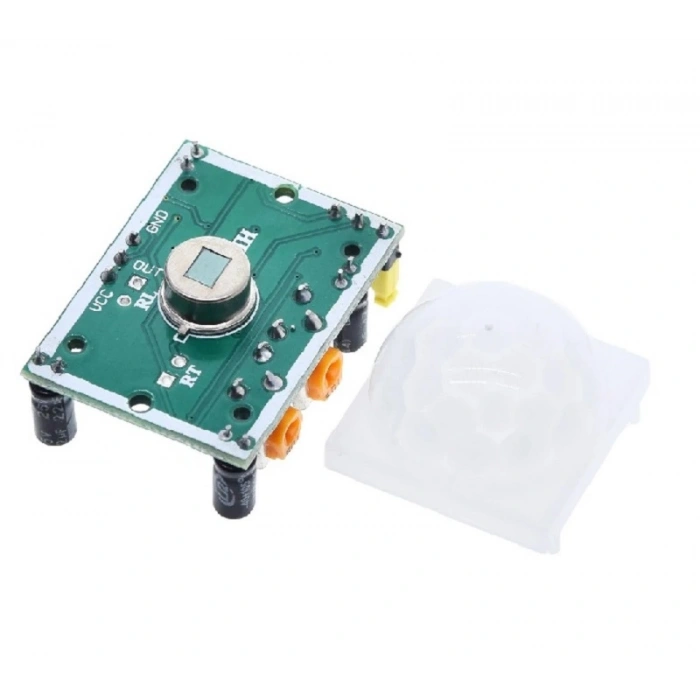

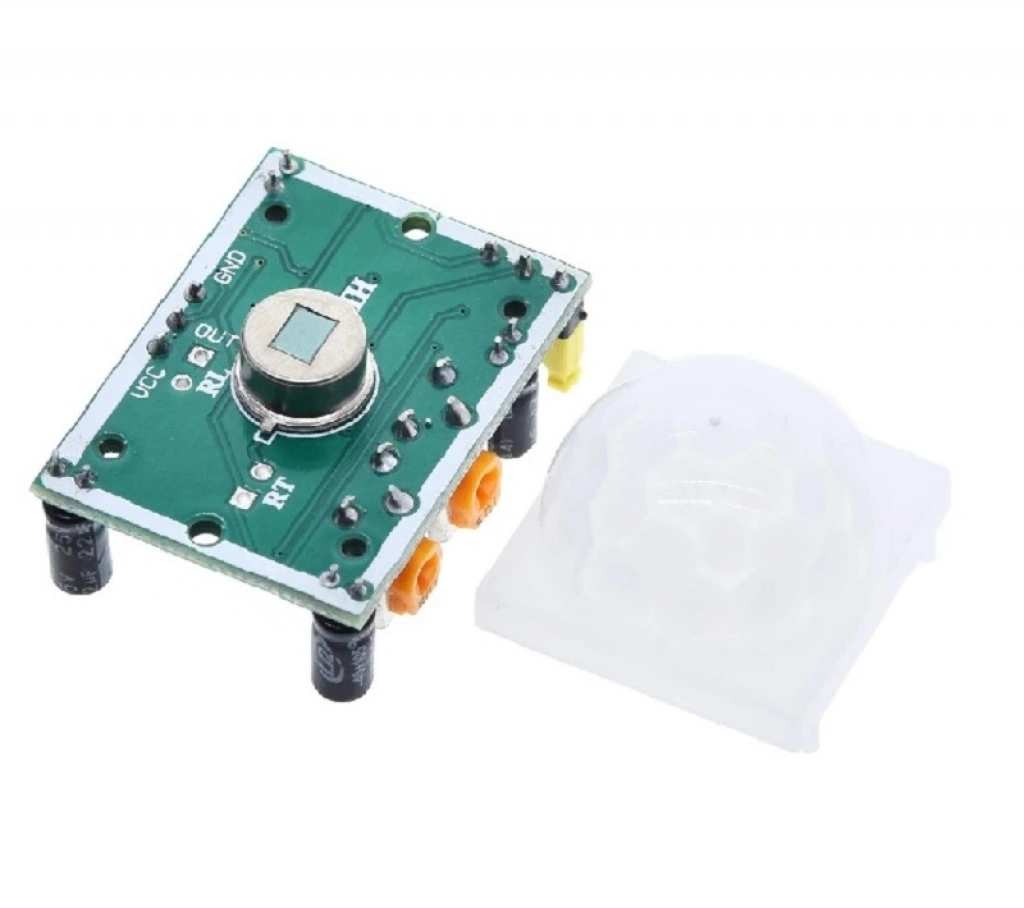

Lens çapı: 23mm

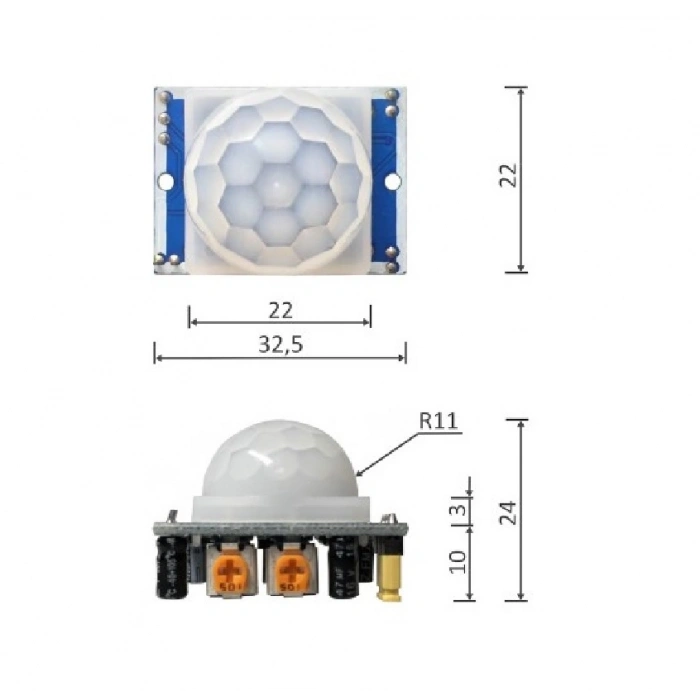

Boyutları: 33mm x 25mm x 24mm
Ağırlık: 8gr
Paket İçeriği
1 Adet HC-SR501 PIR Sensor Modül
