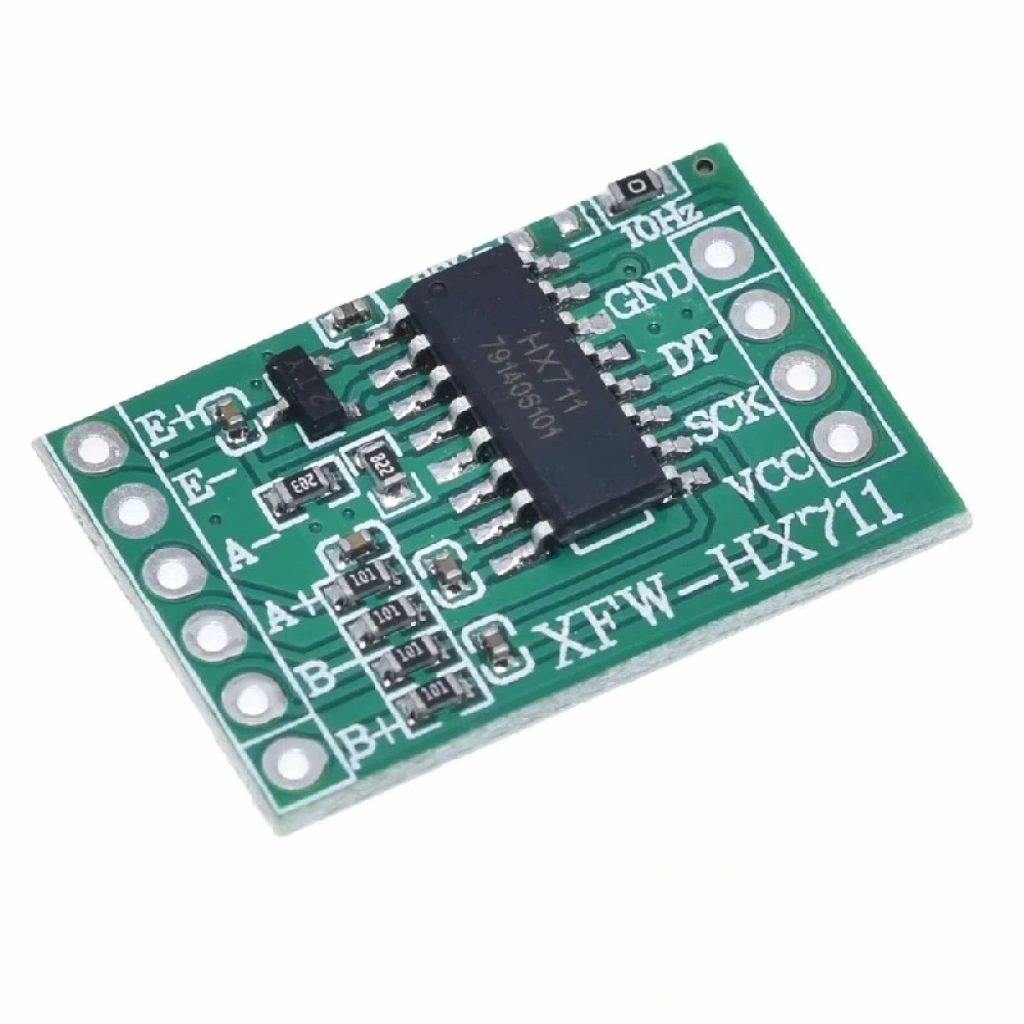

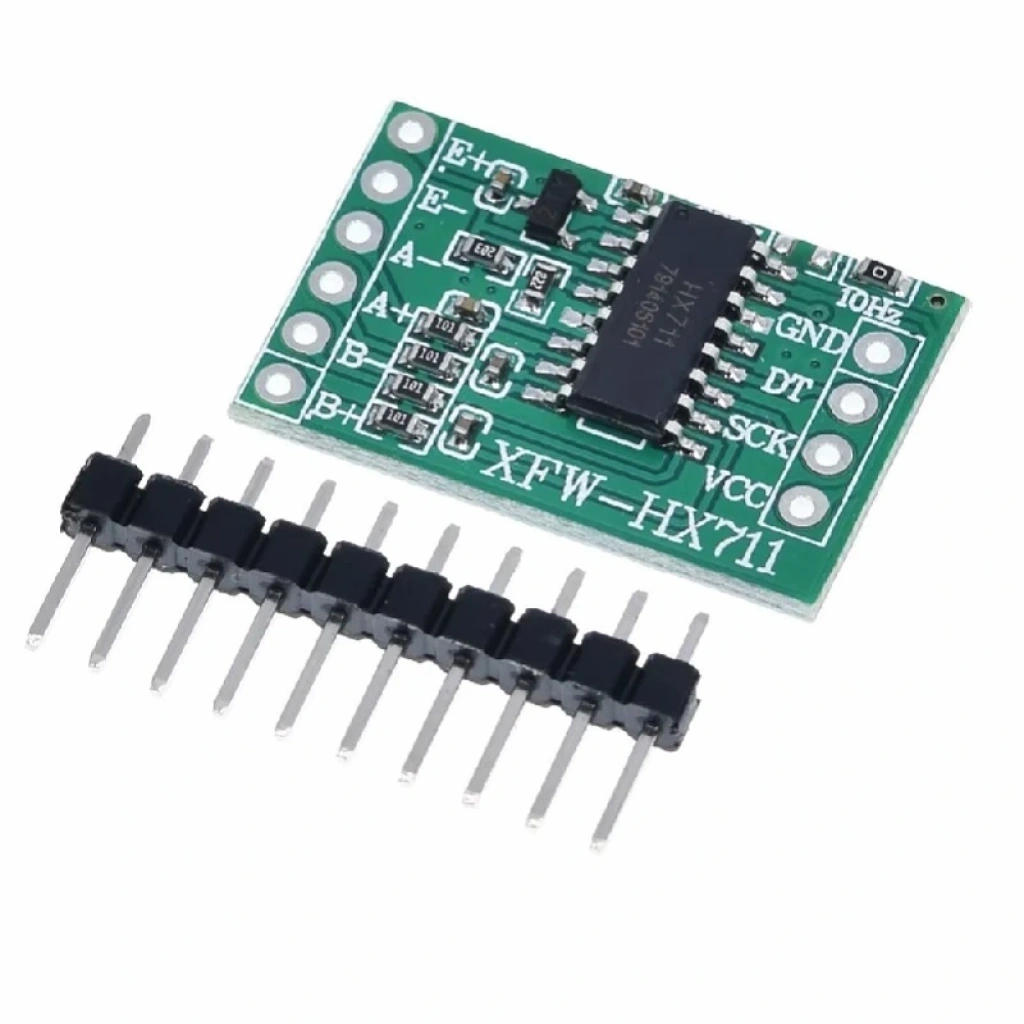

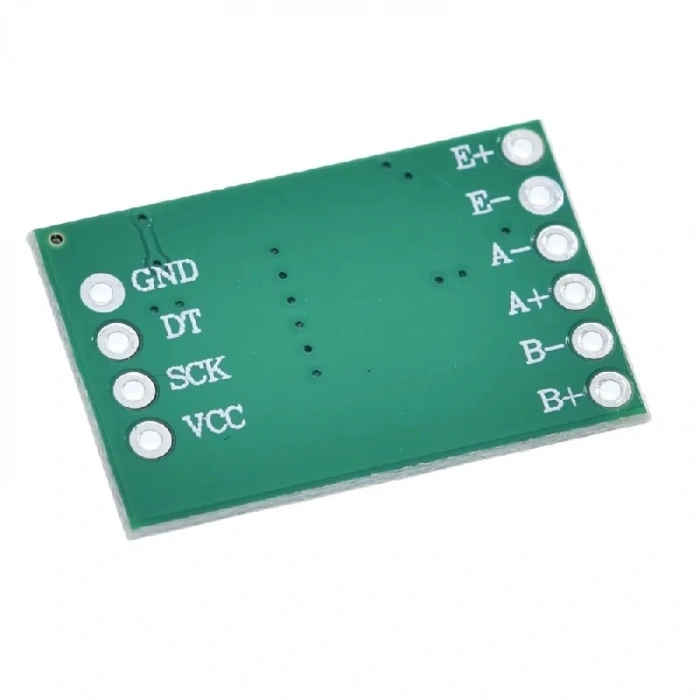

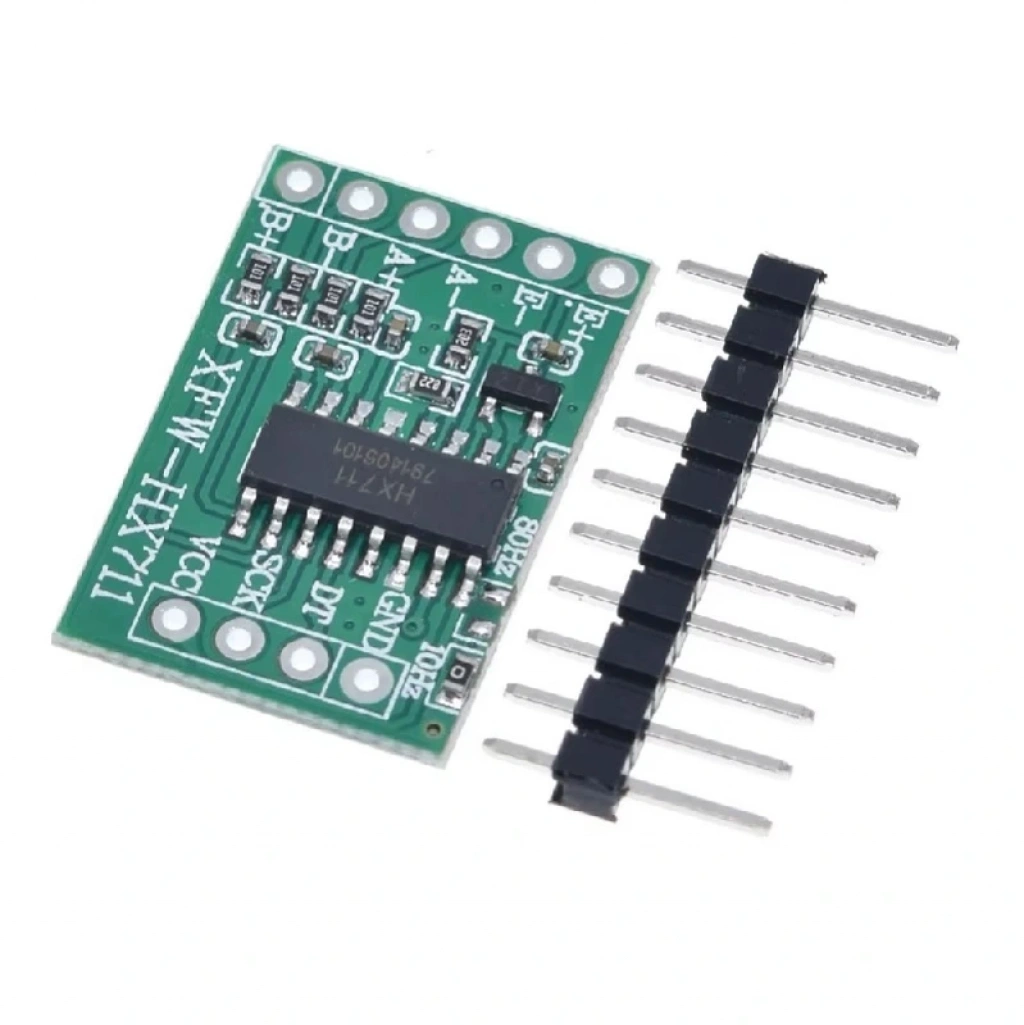

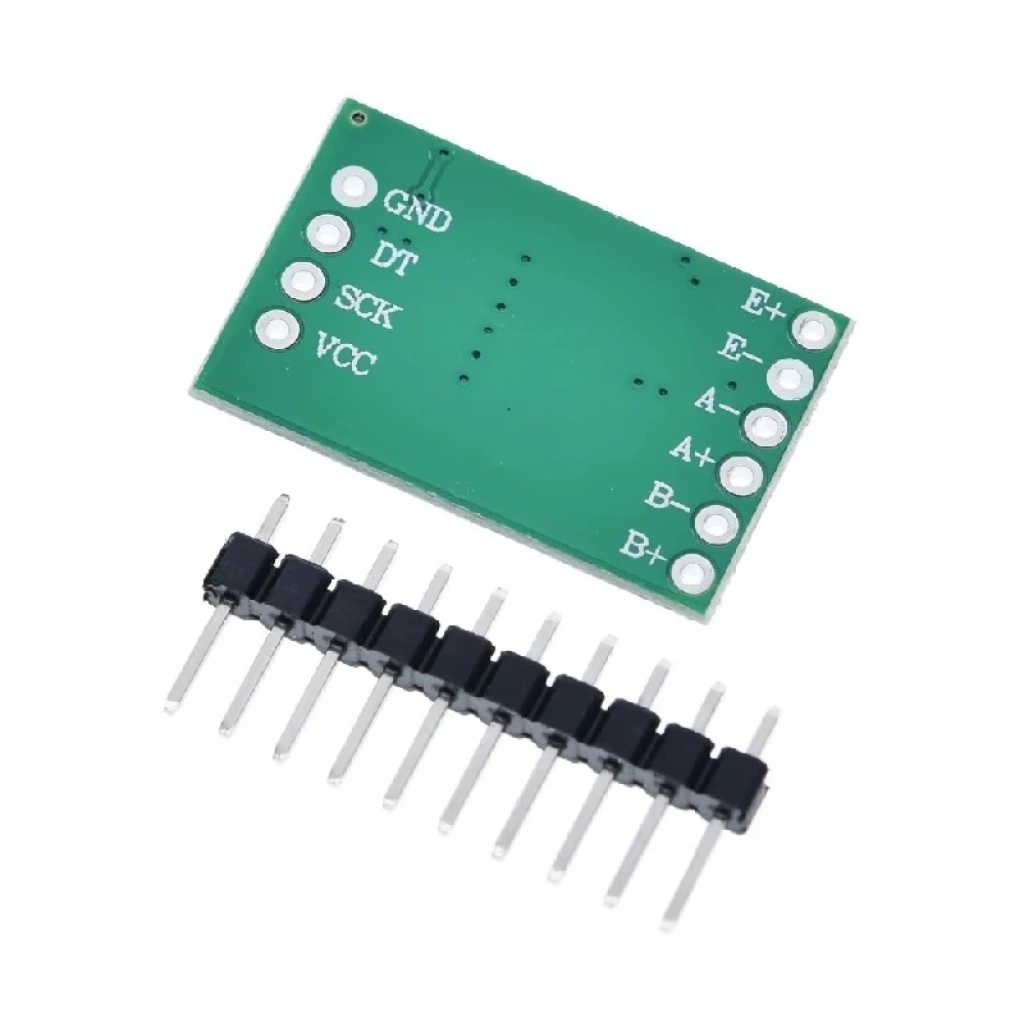

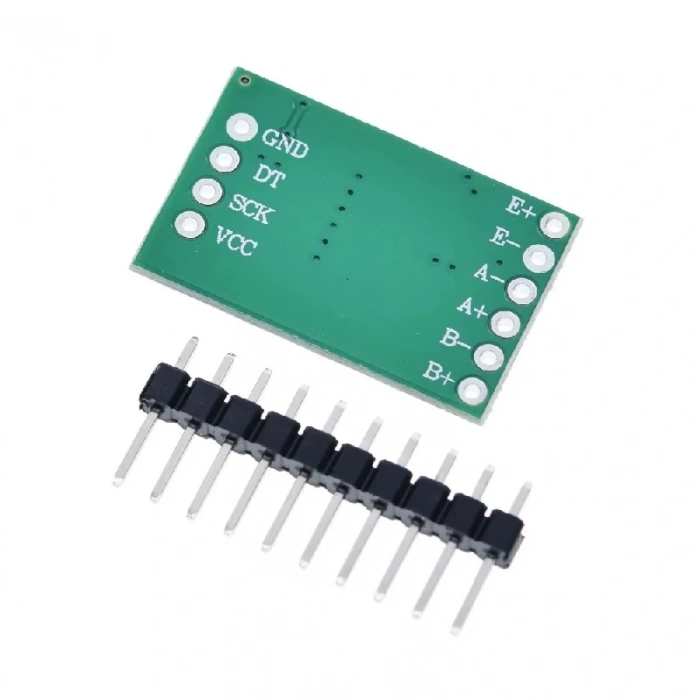

HX711 Çift Kanal Ağırlık Sensör Modülü
Basınç Tartı Load Cell 24bit ADC 2 Kanal 128x Kazançlı PGA Hassas Yükseltici
Üzerinde analogdan dijitale çevirici HX711 entegresi bulunmaktadır. Ağırlık sensöründen okuduğu veriyi ( direnç değerini ) dönüştürerek mikrokontrolcü yardımıyla ağırlık değeri olarak görmemizi sağlar. Bu modülde 24 yüksek hassasiyetli A / D dönüştürücü entegre hx711 kullanılmıştır. HX711 sensörü ağırlığı, yüksek hassasiyetli ölçebilmektedir. İki analog kanal girişi bulunmaktadır. Kazanç oranı programlanabilir. Adc ölçme kanal sayısı 2 adettir. Bu sayede köprü tip sensör bağlantısı yapılabilmesini sağlar.
Özellikler
Çalışma voltajı: DC 5V ( 2.6V / 5.5V )
2 ölçme kanalı.
ADC hassasiyeti: 24 bit
Düşük gürültülü PGA devresi sayesinde seçilebilir 32, 64 ve 128 kazanç oranları
Yenileme frekansı: 80 Hz
İki seçilebilir diferansiyel analog ölçme giriş kanalı
Yük hücresi ve ADC analog güç kaynağı için On-chip güç kaynağı regülatörü
Diferansiyel giriş voltajı: +/- 40 mA
Opsiyonel harici kristal ile harici bileşen gerektiren iç osilatör devresi
Basit dijital kontrol ve seri iletişim.
Seçilebilir 10SPS veya 80SPS çıkış veri hızı
Çalışma sıcaklığı aralığı: -20C / +85C
Boyutlar: 34mm x 21mm
Ağırlık: 2,5gr
Paket İçeriği
1 Adet HX711 Ağırlık Sensör Modülü
