INA219 Dc Voltaj Akım Güç İzleme Sensör Modülü
Çift Yönlü 26V 3A IIC Haberleşme Yüksek Hassasiyet 12 Bit Adc Monitör Güç Kaynağı
INA219 I2C haberleşmesine sahip akım, voltaj ve güç izleme sensör modülüdür. Kart üzerindeki şönt direnci ile ölçüm yapar. Ölçüm yapmak istediğiniz devrelerinizdeki elektriksel sinyalleri inceleyebilirsiniz. Programlanabilir kalibrasyon değeri, dönüşüm süreleri, akım ve watt cinsinden gücün izlenmesi sağlar. Her kanal için çeşitli uyarı alar ve kritik seviyeler set edebilirsiniz. Bu değerlerde bir sorun olması durumunda çıkış sinyali oluşturabilirsiniz.
Besleme voltajından bağımsız olarak 0 / 26V arasında değişebilen voltaj değerlerini ölçebilir. Modül DC 3V / 5V arası besleme ile çalışır. Üst ve alt taraf bağlantı yaparak kullanılabilir.
Özellikler
Çalışma voltajı: DC 3V / 5V
Ölçme voltajı: DC 0V / 26V
Ölçme akımı: -+3.2A Maks.
Akım (amper),gerilim ölçme güç ( watt) hesaplama
Şönt direnci: 0.1ohm
Çözünürlük: 12 bit 0.8 mA
Hata payı: %1
Ofset: 100 uV Maks
Çift yönlü akım ölçümü yapabilir
Haberleşme arayüzü: IIC ( Maks 3.4Mhz )
Gürültülü filtreleme fonksiyonları
Kalibre edilebilir.
Ayarlar kayıt edilebilir.
Yüksek hassasiyet
Çalışma sıcaklığı: -40C / +85C
Renk: Mavi

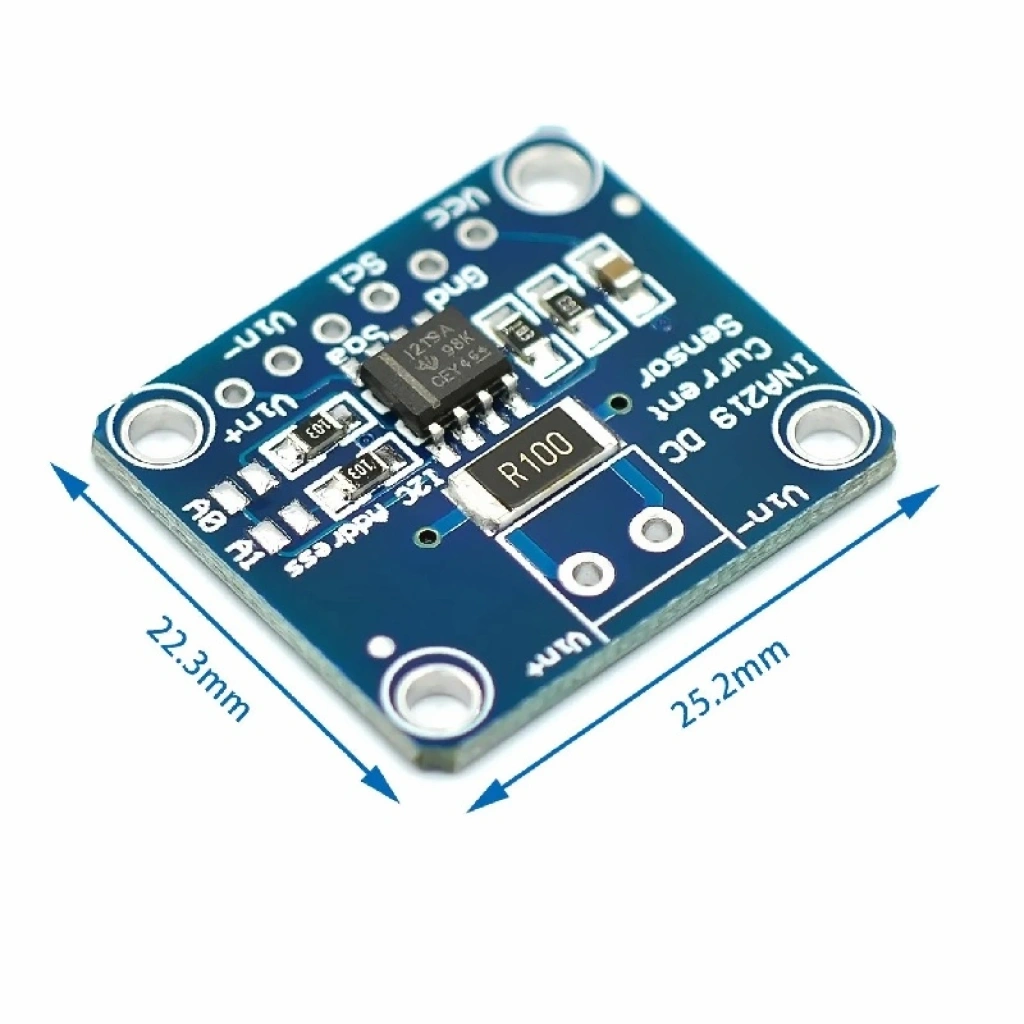

Boyutlar: 23mm x 26mm
Ağırlık: 4gr

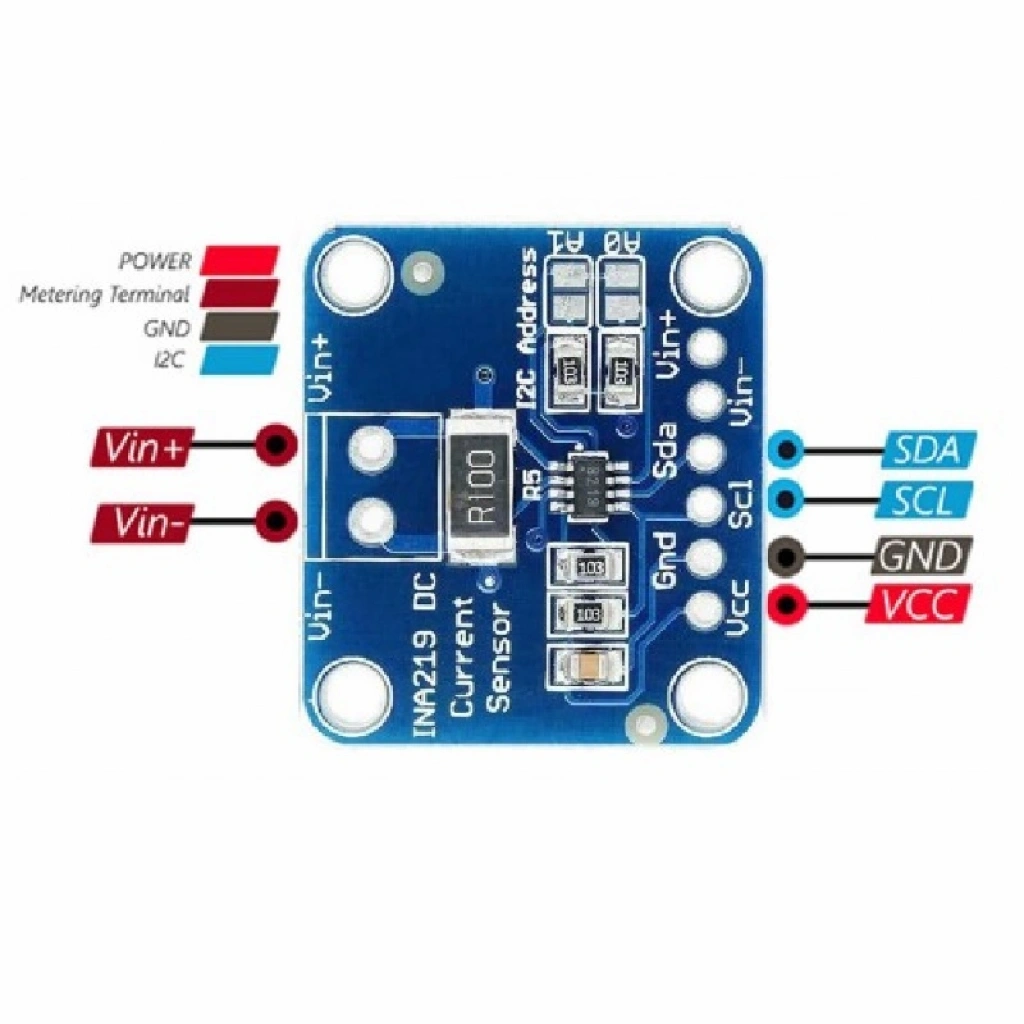

Pin Bağlantıları
VCC: Modül beslme pozitif pin DC 3V / 5V
GND: Modül beslme toprak pini
SDA: I2C data pini
SCL: I2C saat pini
Vin+: Akım giriş pini
Vin+: Akım çıkış pini

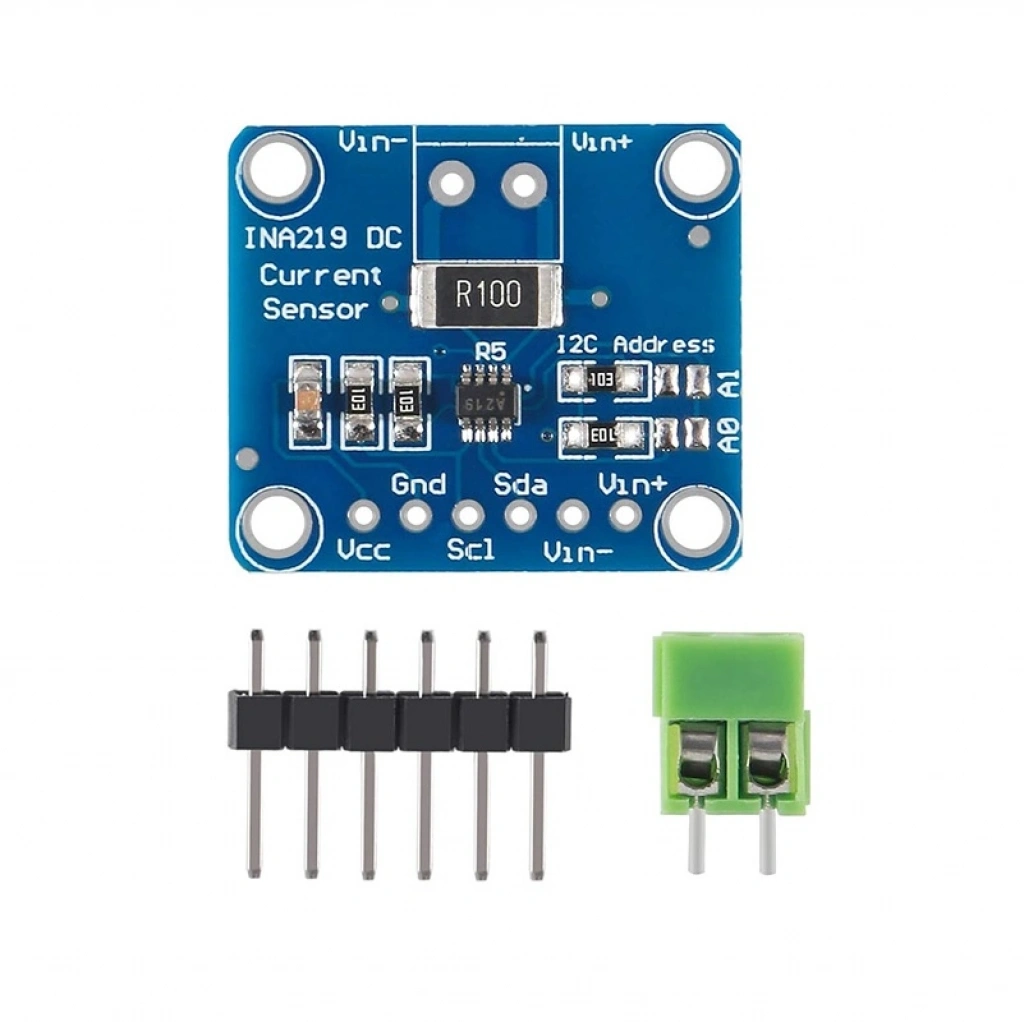

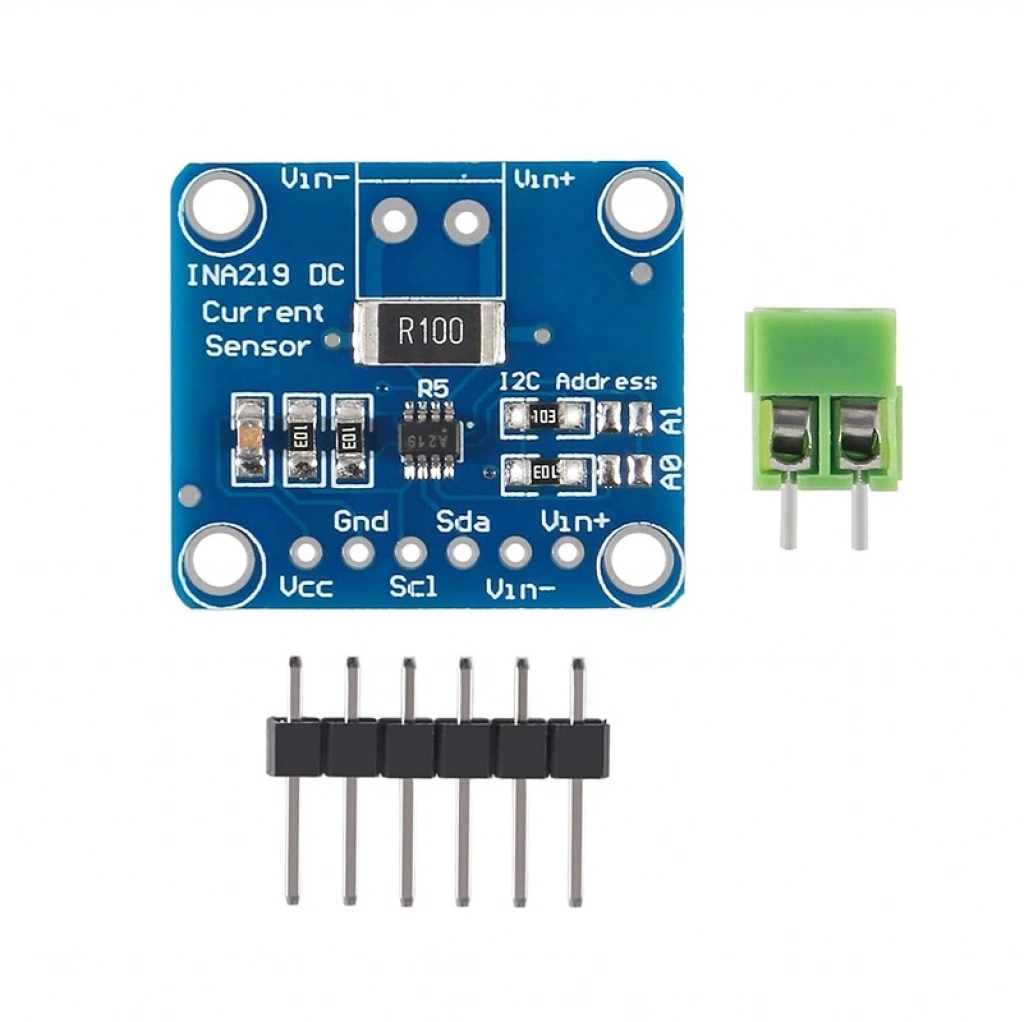

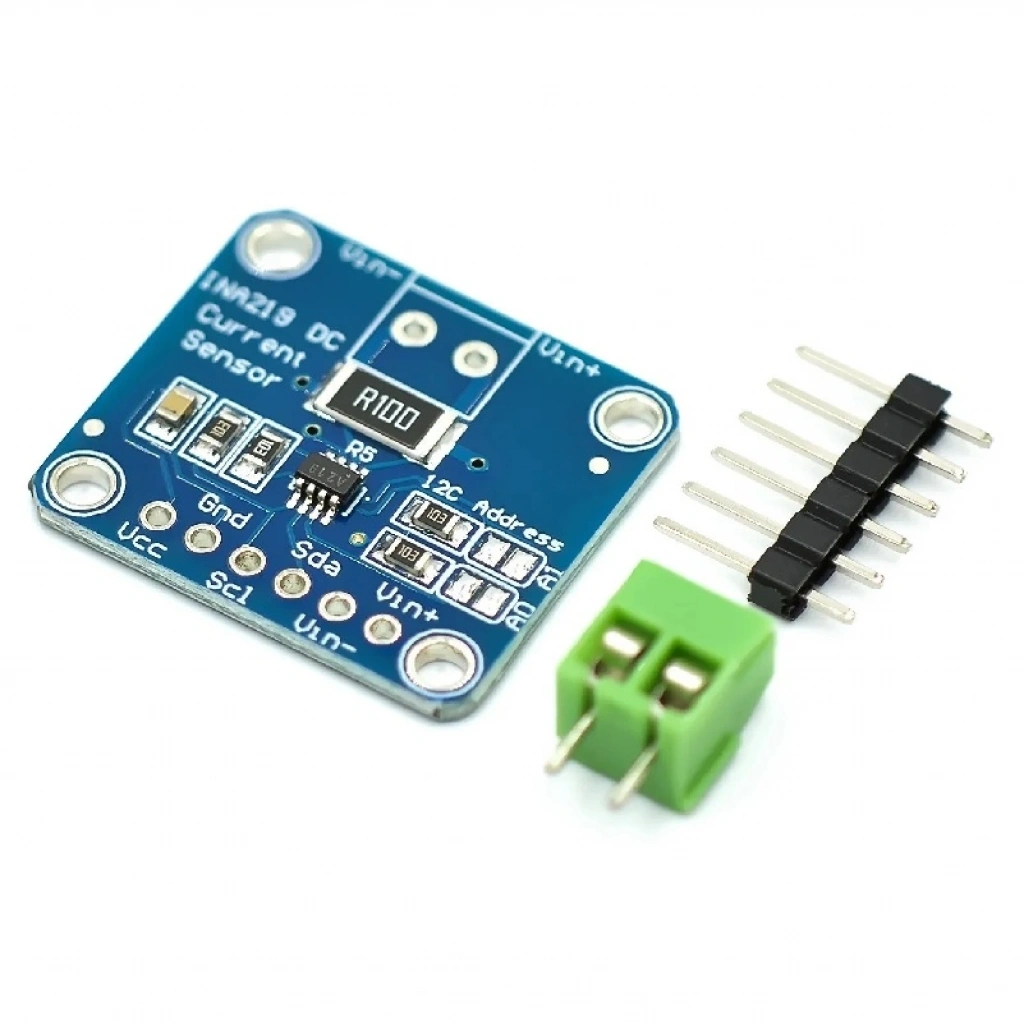

Paket İçeriği
1 AdetINA219 Akım Sensör Modülü
1 Adet 2 pin klemens
1 Adet 6 pin erkek header
