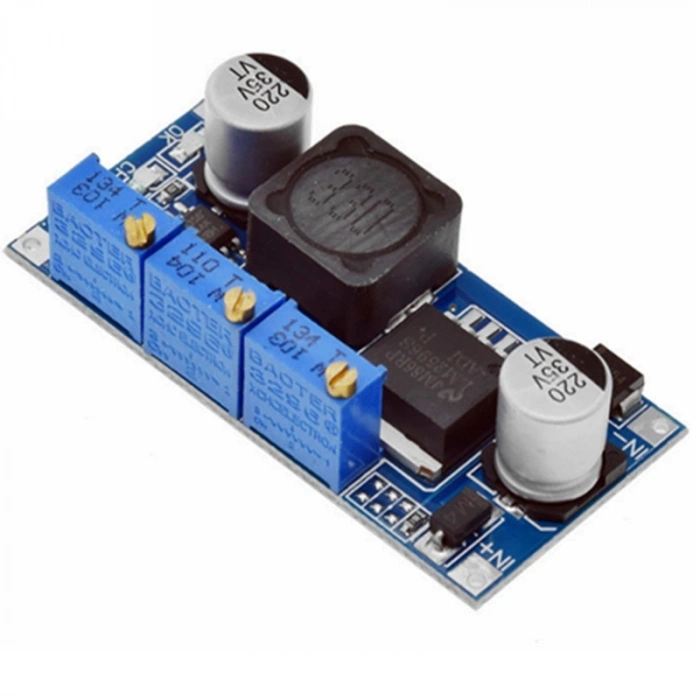

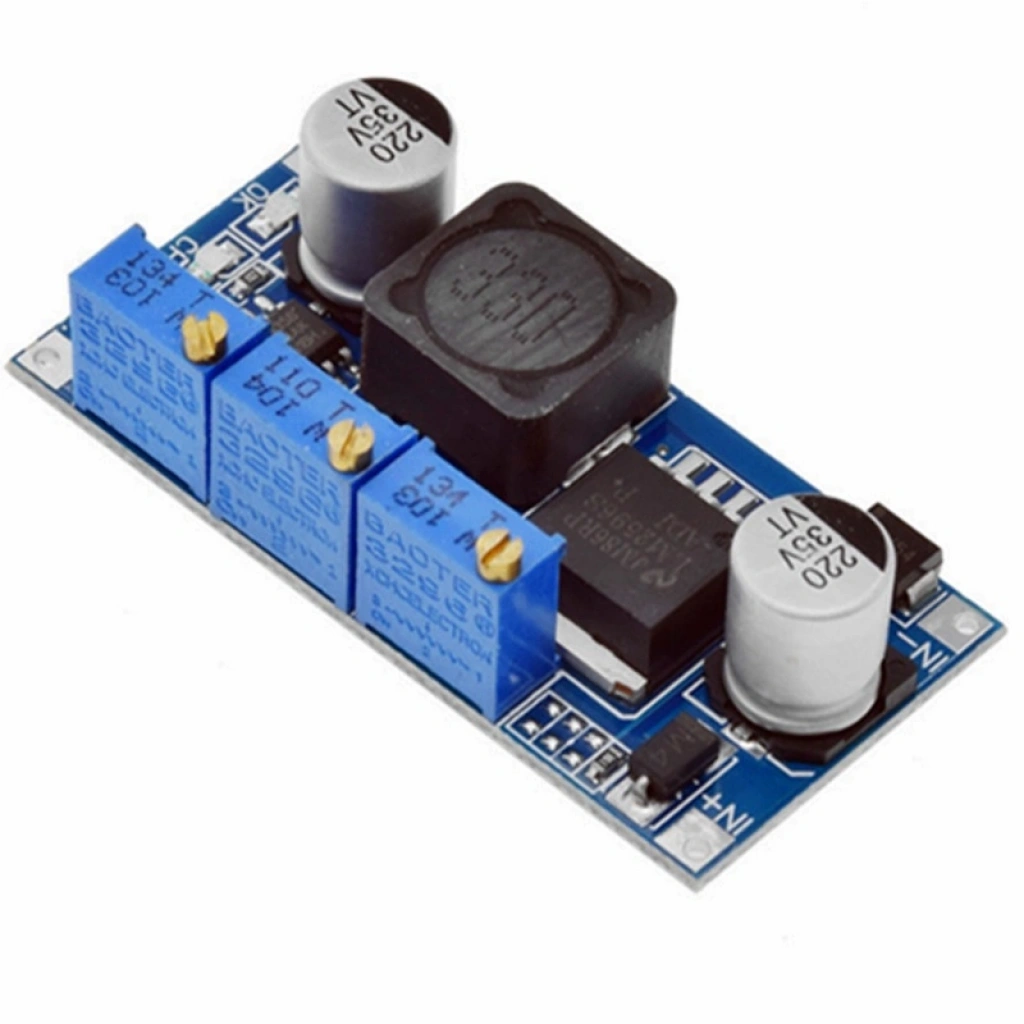

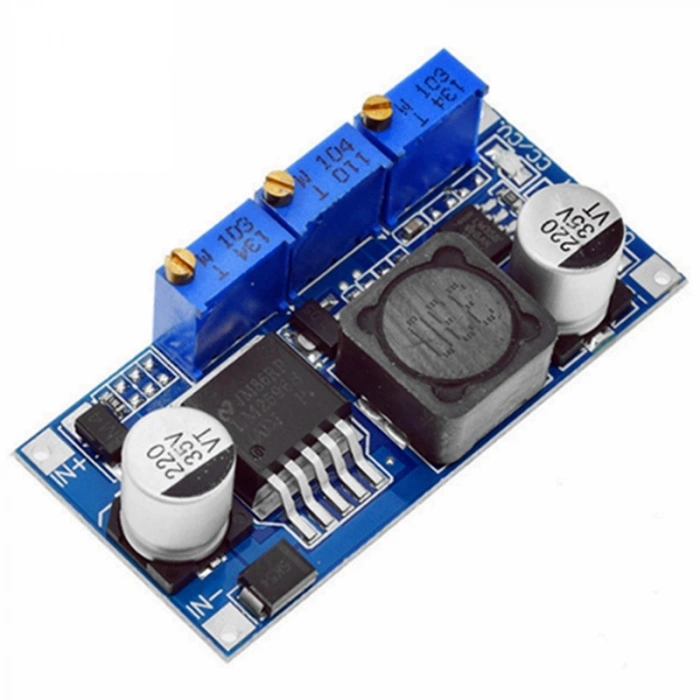

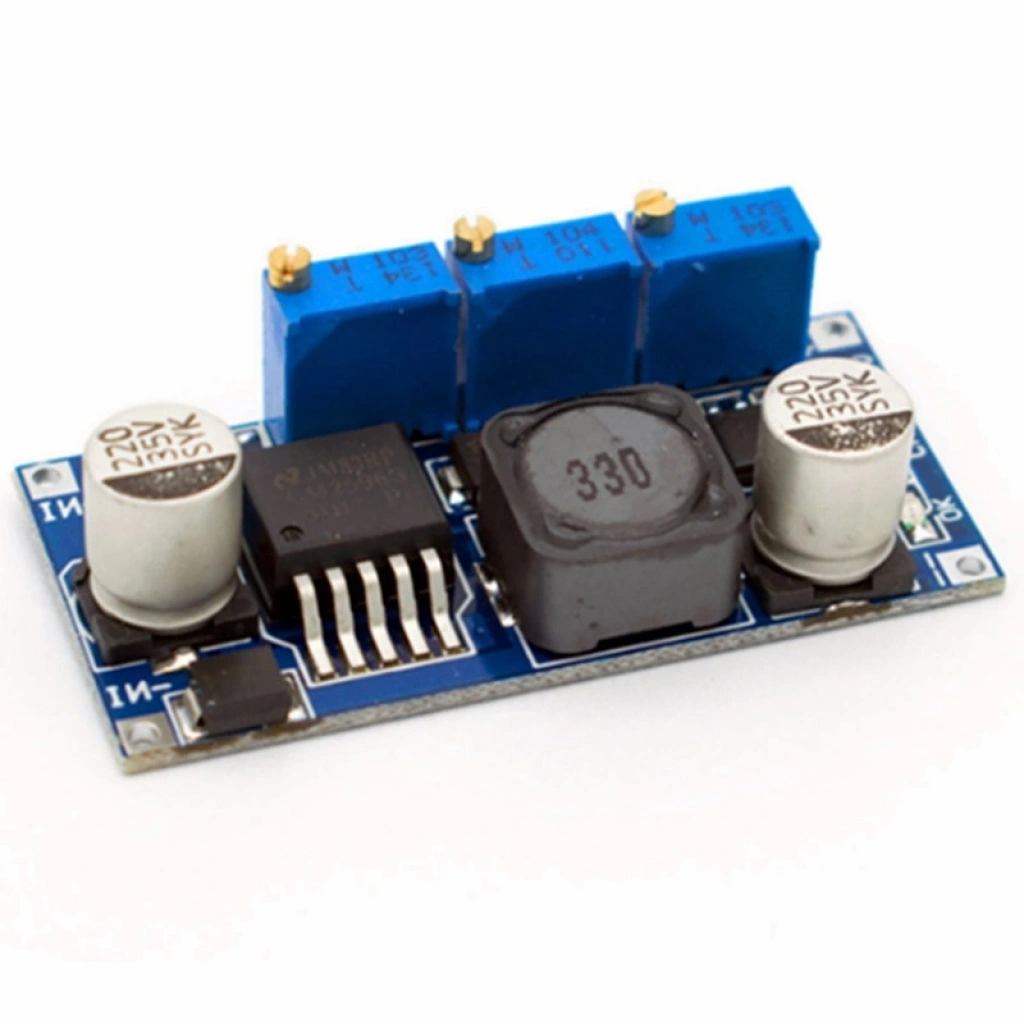

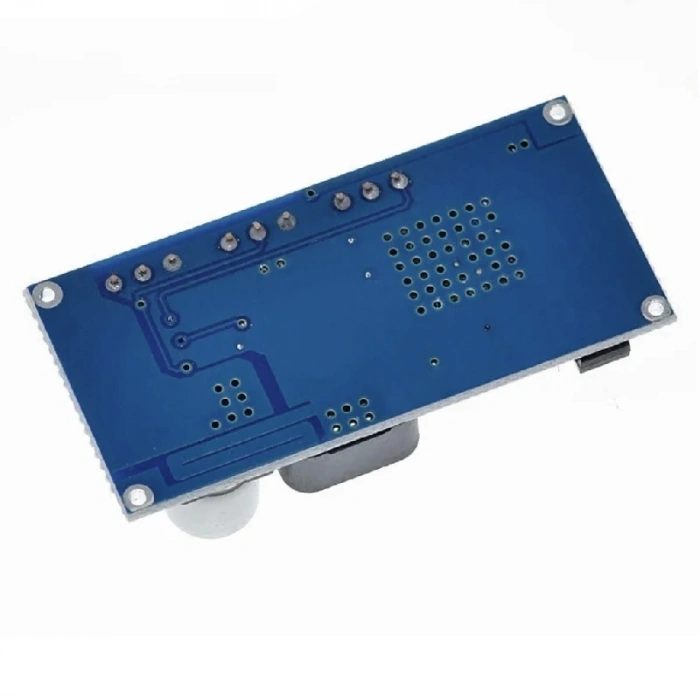

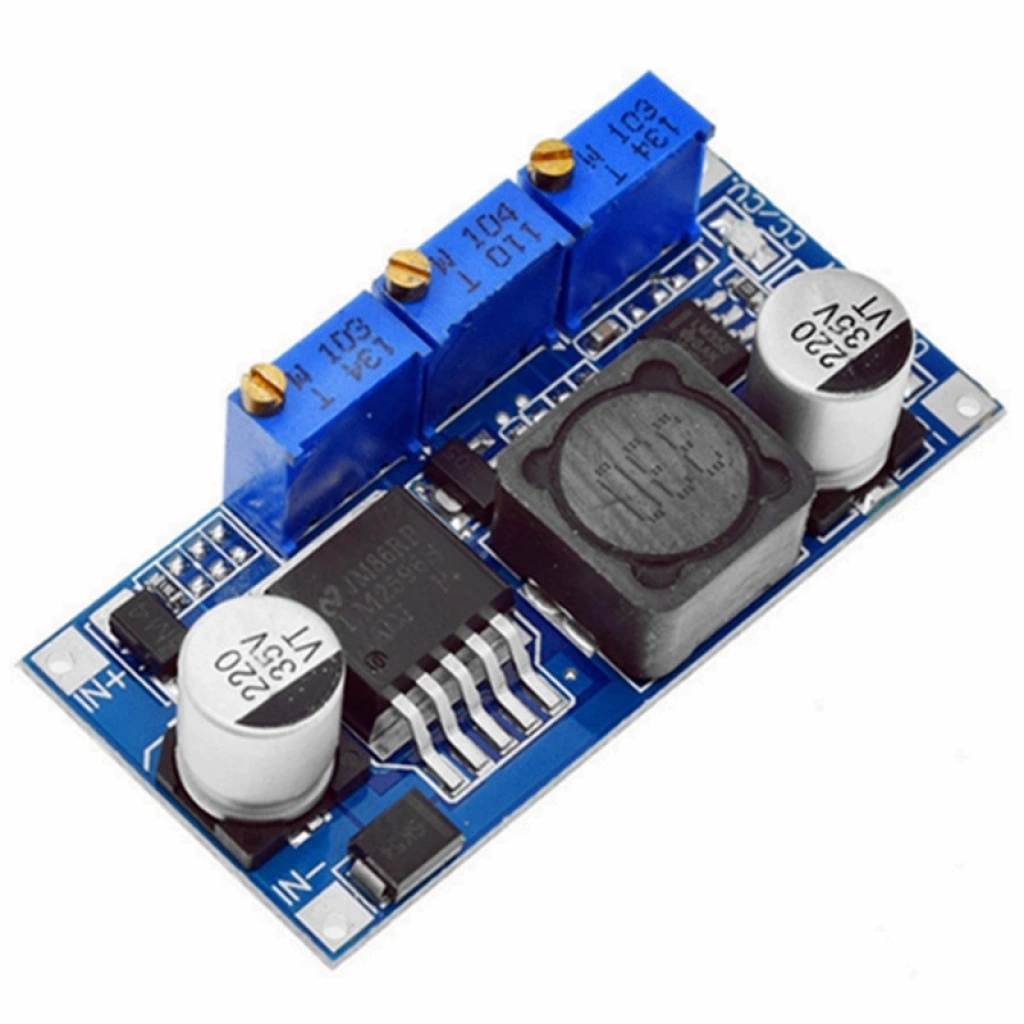

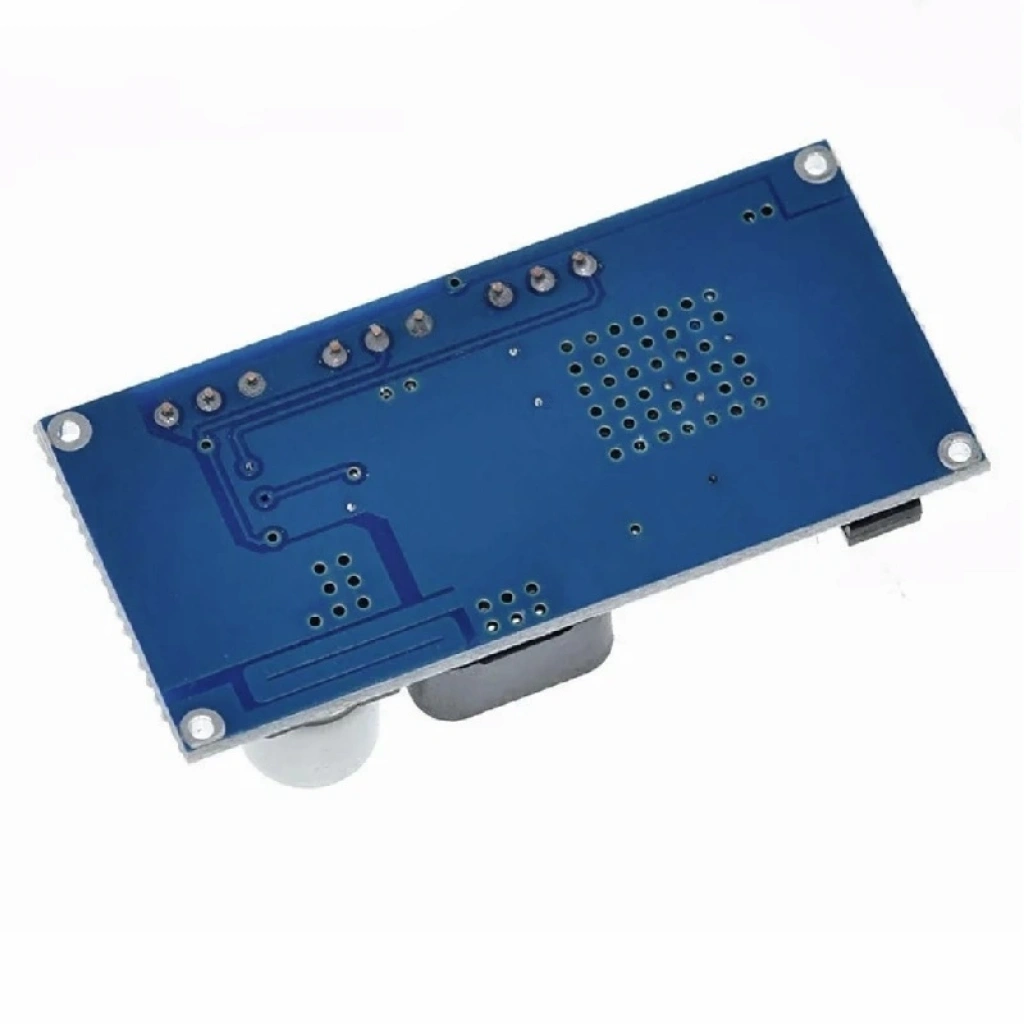

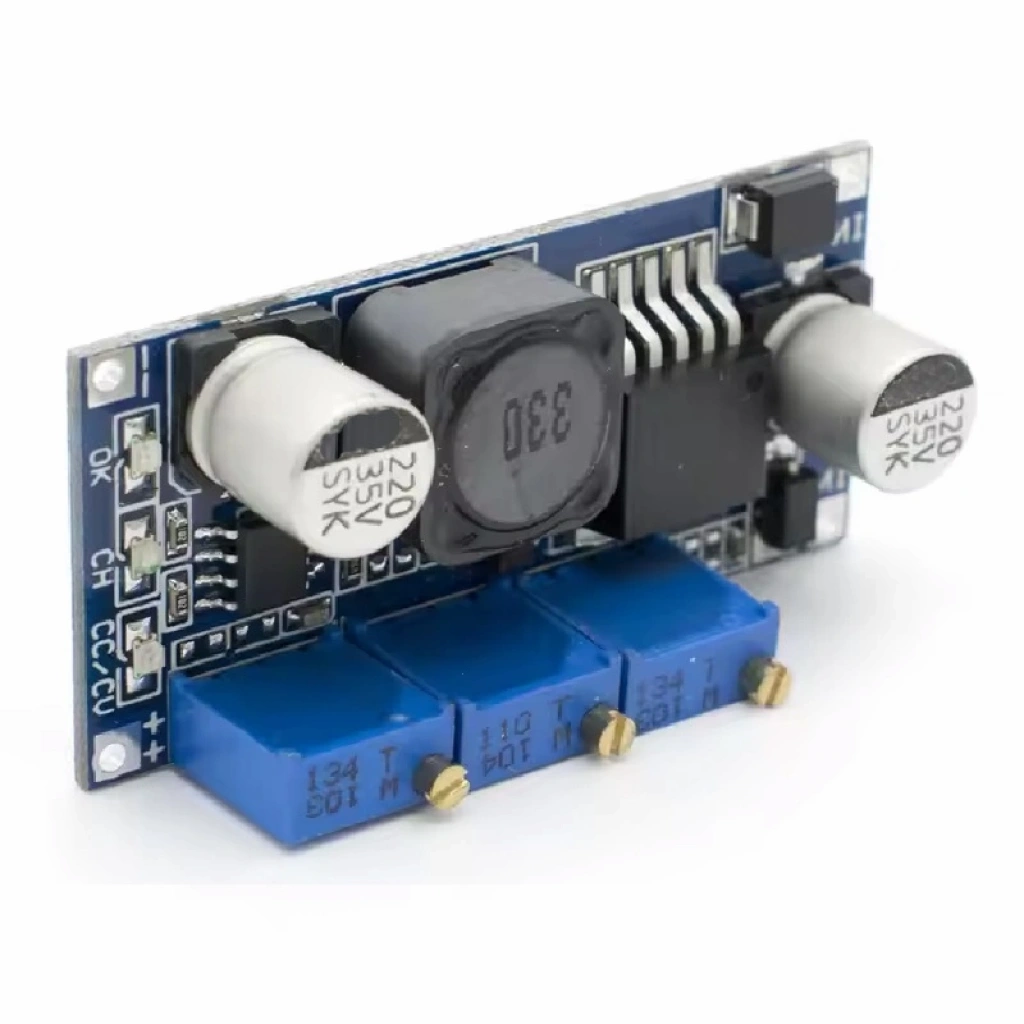

LM2596 ACAV Güç Kaynağı Pil Şarj Modülü ( Voltaj Düşürür )
Ayarlanabilir Akım ve Voltaj DC DC Çevirici 35V 3A
Voltaj ve akım ayarlanabilir güç kaynağı modülüdür. Çıkış voltajı 3V ile 33V arasında çok hassas (Mesela 5.05V) olarak ayarlanabilen bir hazır devredir. Giriş voltaj en fazla 35V olabilir. 3A akım akıtma kapasitesi vardır. Boyutlarının çok küçük olması sayesinde her türlü devrede dc voltaj çevrim işlerinde kullanıma uygundur.
Akım kontrol özelliği vardır. Üzerinde bulunan pot ile ayarlanmış maksimum akım seviyesi ile çıkışında sabit akım vermesi sağlanır. Sabit akım led sürücü ve pil şarj gibi uygulamalar için gereklidir. Akım seviyesi belli sınırların üzerine çıktığında ledler yada piller zarar görür. Bu sebeple bu tip devrelerde akım sınırlanarak/sabitlenerek kullanılması gerekmektedir.
Ayrıca pil şarj işlemlerinde kullanılmak üzere 1 tanede şarj ayar potu bulunmaktadır. Pil şarj işlemi sırasında kaynaktan çekilen akım azalarak devam eder. Şarj potu en düşük şarj akımının seviyesini ayarlamayı sağlar. Şarj akımı bu akıma indiğinde pilin şarj olduğunu gösteren Ok ledi aktif olur.
Özellikler
Giriş gerilimi: DC 7-35V
Çıkış voltajı: DC 3V-33V ( Dikkat = Giriş voltajı çıkıştan 1.5V fazla olmalıdır. )
Çıkış akımı: Maksimum 3A ( 15W üstünde soğutucu kullanılması şarttır. )
Verimlilik: 92%
Anahtarlama frekansı: 150 KHz
Sabit akım ayarı: %1 - %100
Güç gösterge ledi.
Tam şarj gösterge ledi
Sabit akım voltaj gösterge ledi
Voltaj ayar potu
Akım ayar potu
Şarj ayar potu
1.23V ~ 28V aralığındaki pilleri şarj edebilir.
Led sürücü olarak kullanılabilir
Ters bağlantı koruması
Çıkış kısa devre koruması
Çalışma sıcaklığı: -20C / +85C

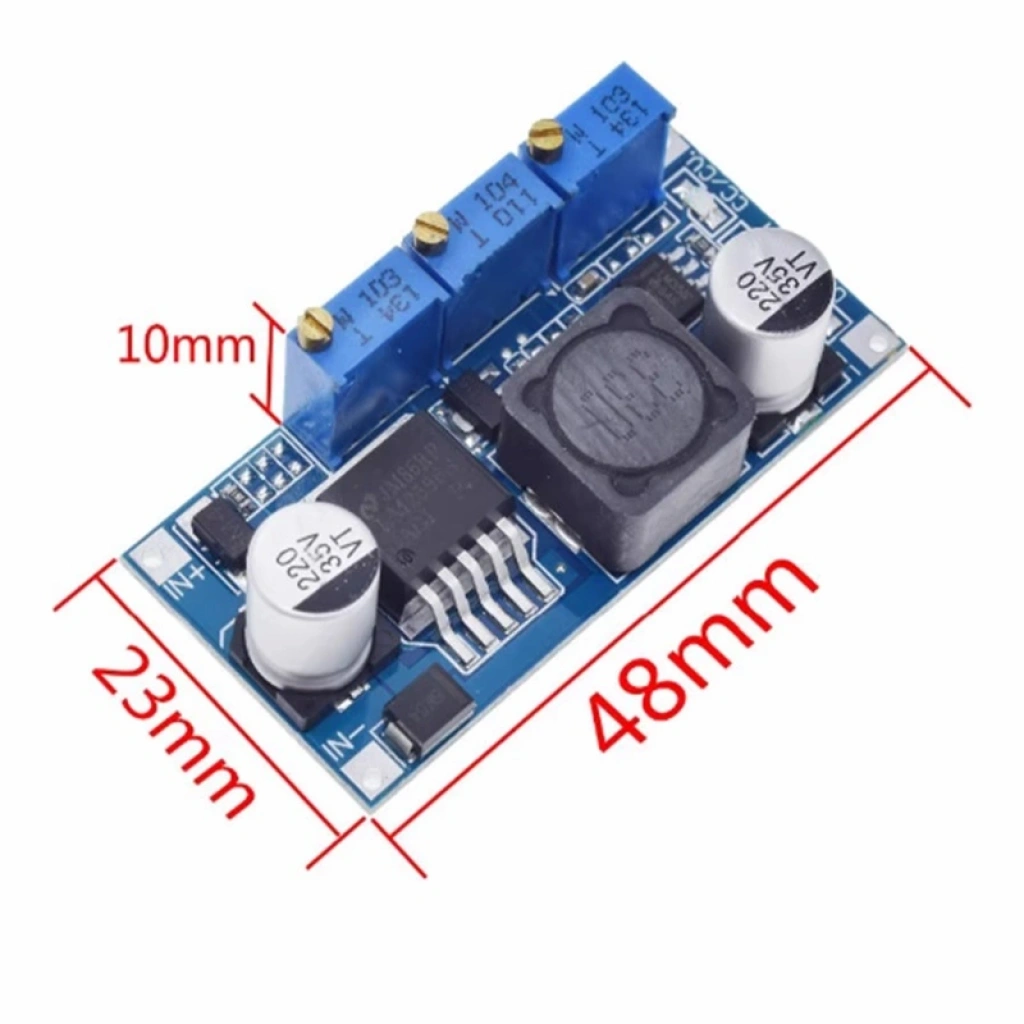

Boyutlar: 48mm x 23mm x 14mm
Ağırlık: 14gr

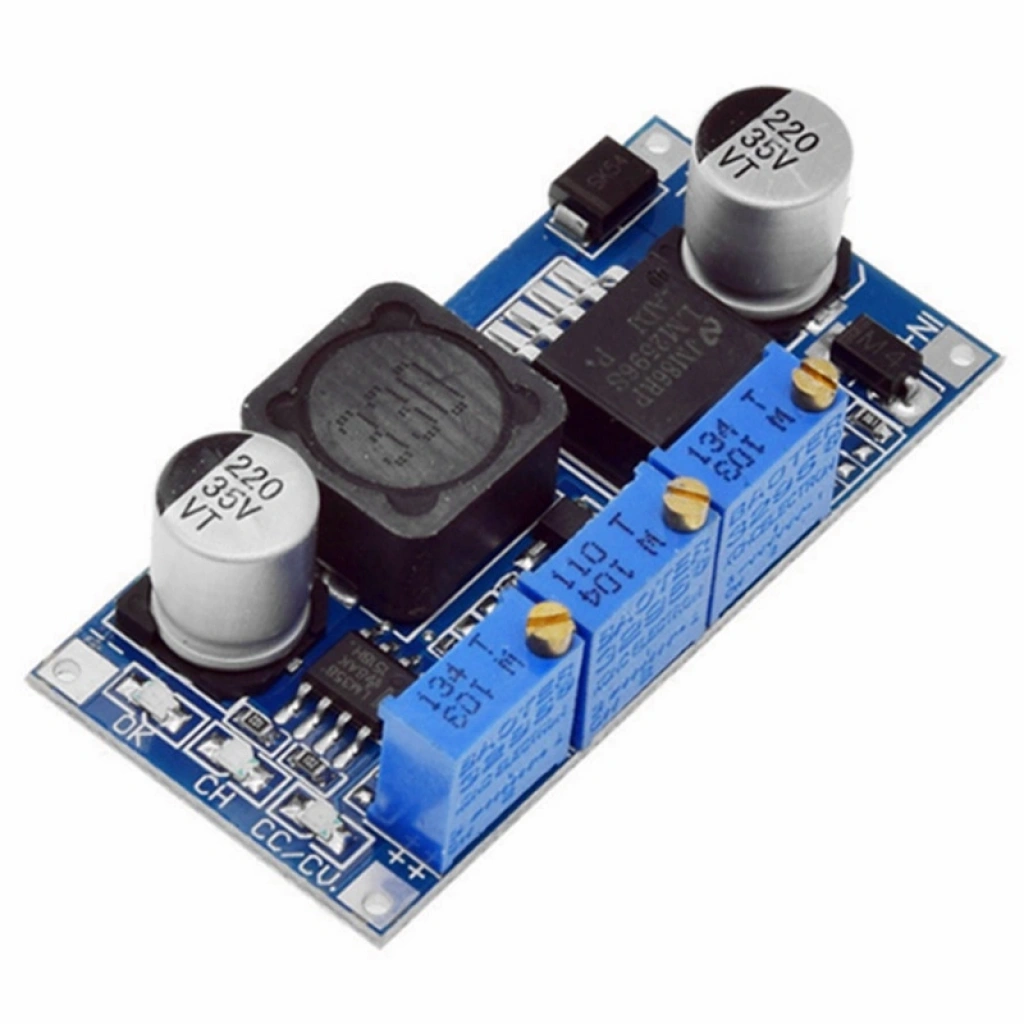

Ledler
OK: Pil şarj işlemi tamamlandı.
CH: Şarj devam ediyor
CC/CV: Sabit akım veya voltaj çalışması
Pot Kullanımı
Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığını hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesela votlaj düşer.
Pil Şarj Kullanım Ayarları
Unutmayın şehir şebekesinde, kullandığınız herhangi bir pili 1 saniyede şarj edebilecek kadar enerji sürekli olarak bulunmaktadır. Buna rağmen bu cihazları uzun sürelerde şarj ediyoruz.
Piller bittiğinde voltajları düşük seviyelerdedir. Bir pil şarj edilirken akım sınırlaması olmadan direk olarak bir güç kaynağına bağlarsanız, kaynağın verebileceği maksimum akım ile şarj olur. Bu durum pile zarar verir. Pil fazla ısınmadan dolayı patlayabilir. Ayrıca piller üretici firmanın belirlediği akımdan daha yüksek akım ile şarj olursa pil ömrü azalır. Örnek olarak toplamda 500 kere şarj deşarj olabilecek bir pil çok daha düşük sayıdaki kullanımdan sonra kullanılmaz hale gelecektir. Bu sebeple piller akım kapasitelerinin 1/10 2/10 gibi bir oranda şarj akımı ile şarj edilmesi gerekir.
Şarj edilecek pil için gerekli şarj voltajını ve şarj akımını hesaplayın / tespit edin / öğrenin.
Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.
LED Sürücü Kullanım Ayarları
Modülü kullanmadan önce led sürme voltajını ve akımını hesaplayın / tespit edin / öğrenin.
Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.
Paket İçeriği
AdetLM2596S ACAV Pil Şarj Modülü
