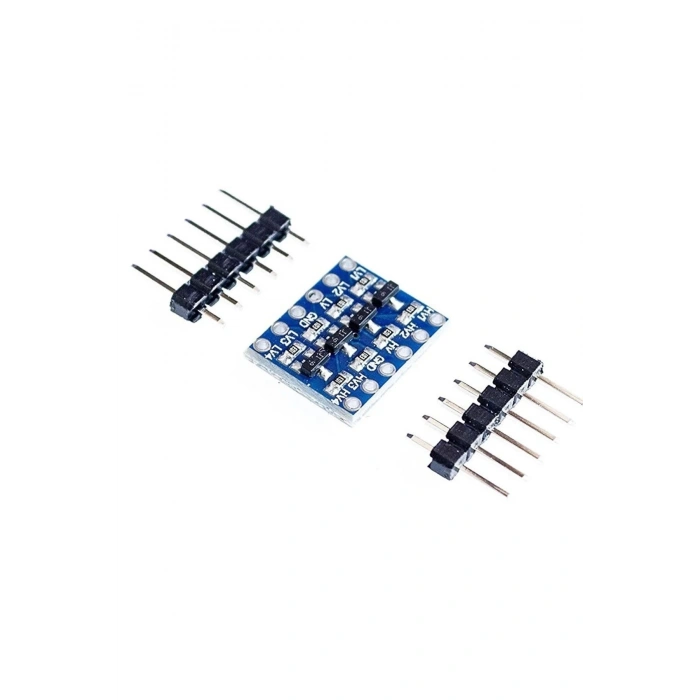

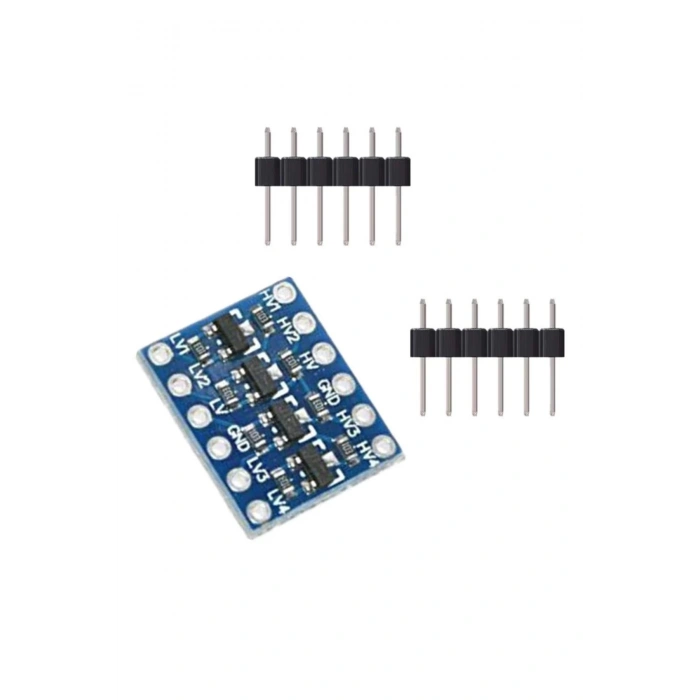

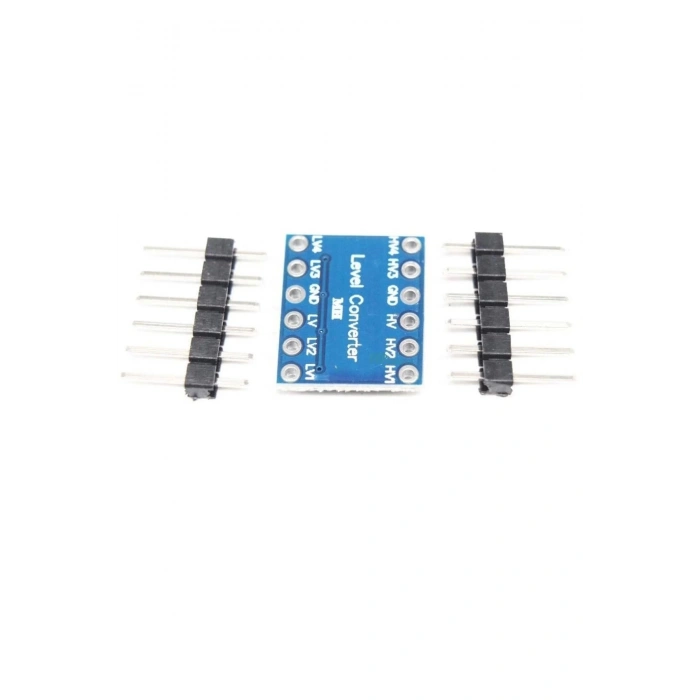

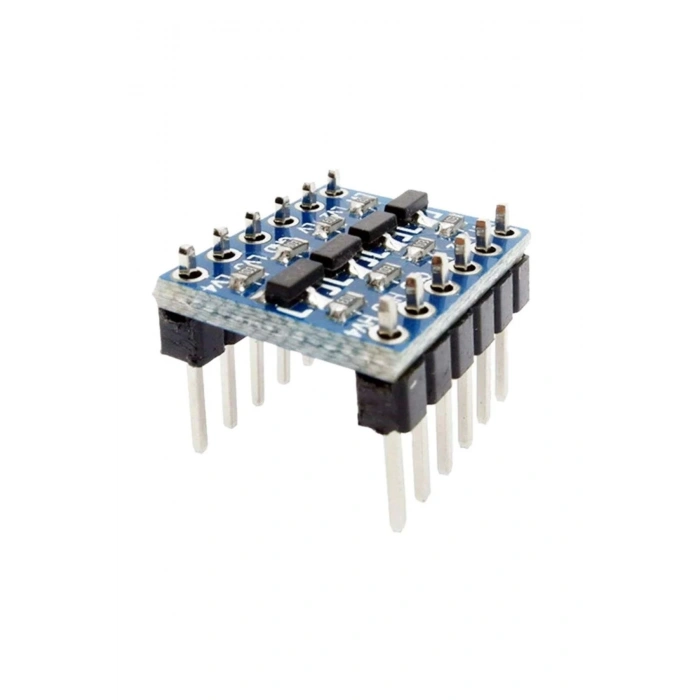

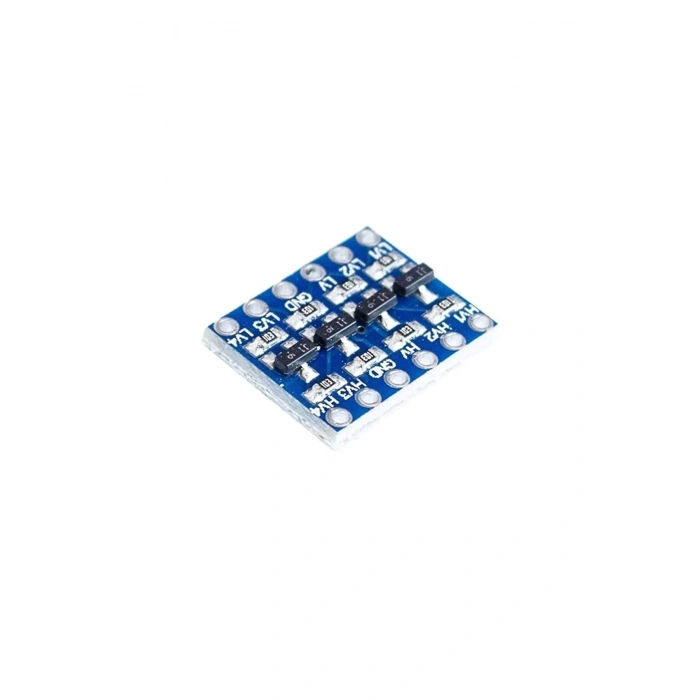

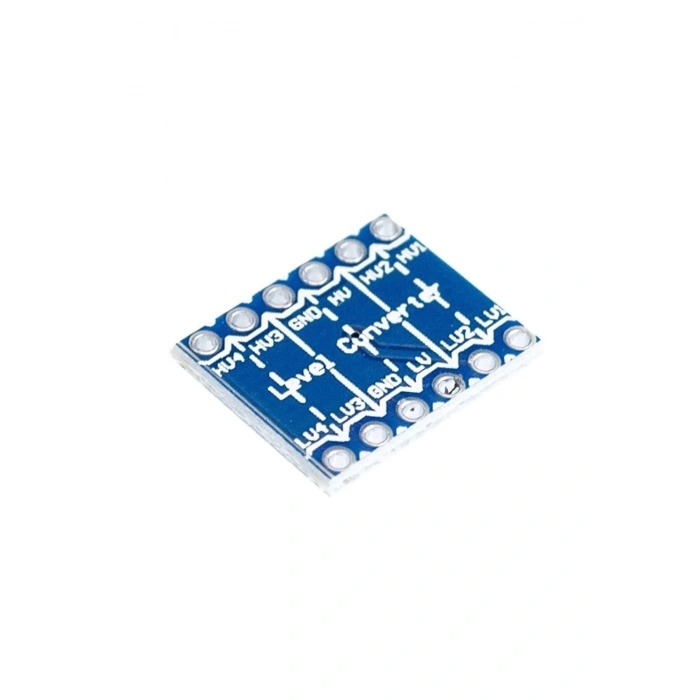

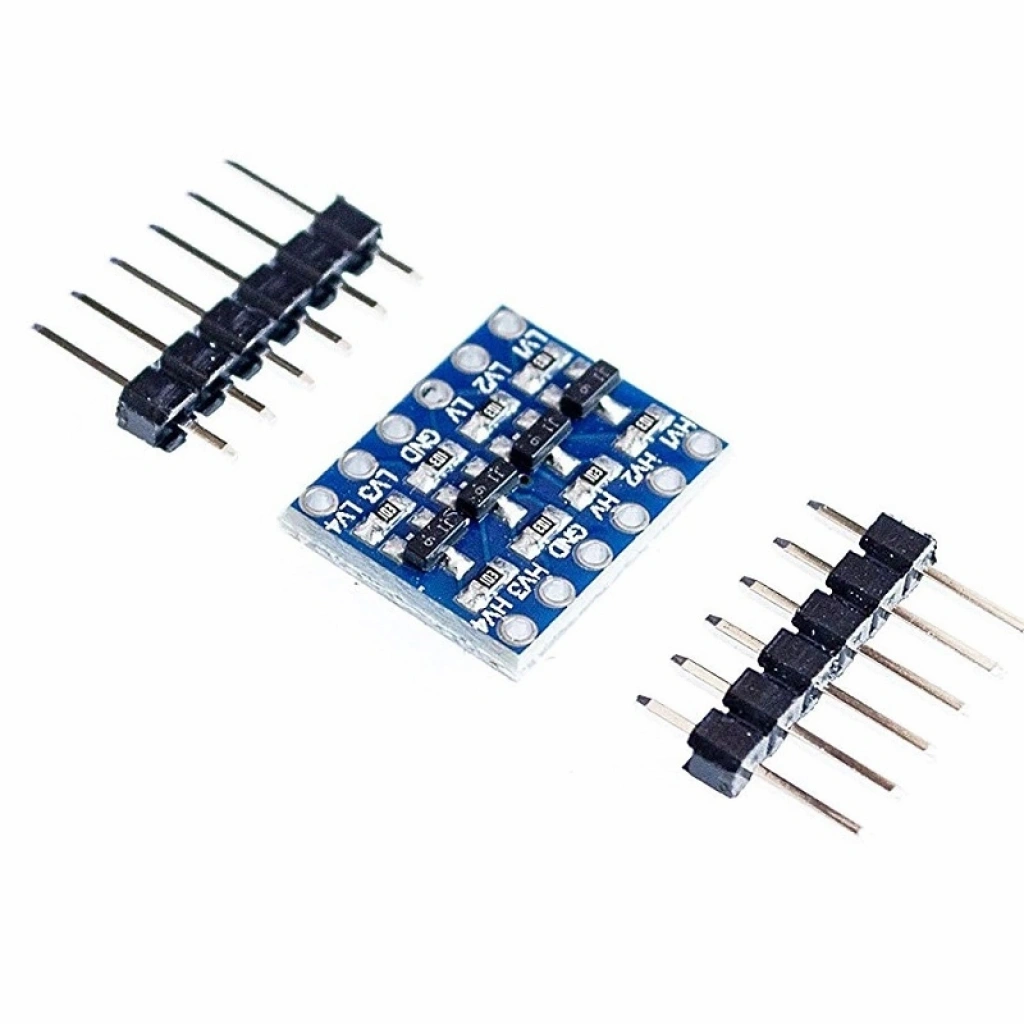

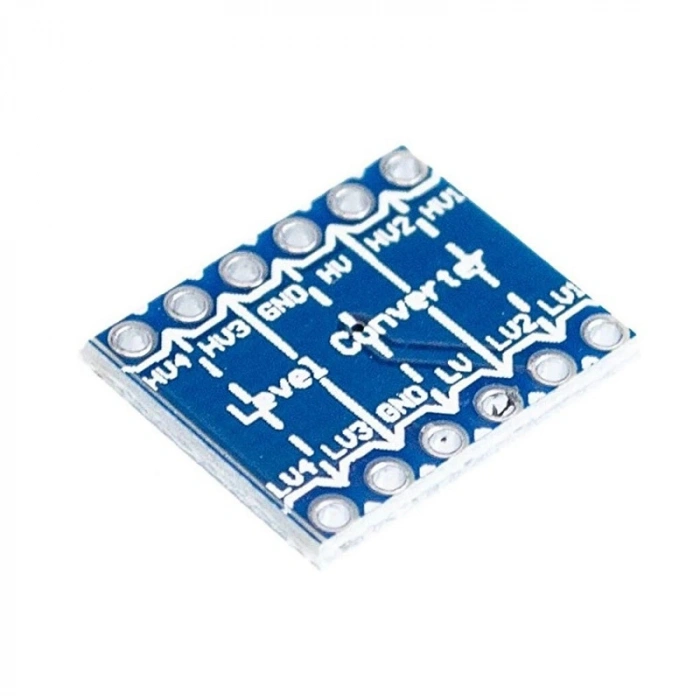

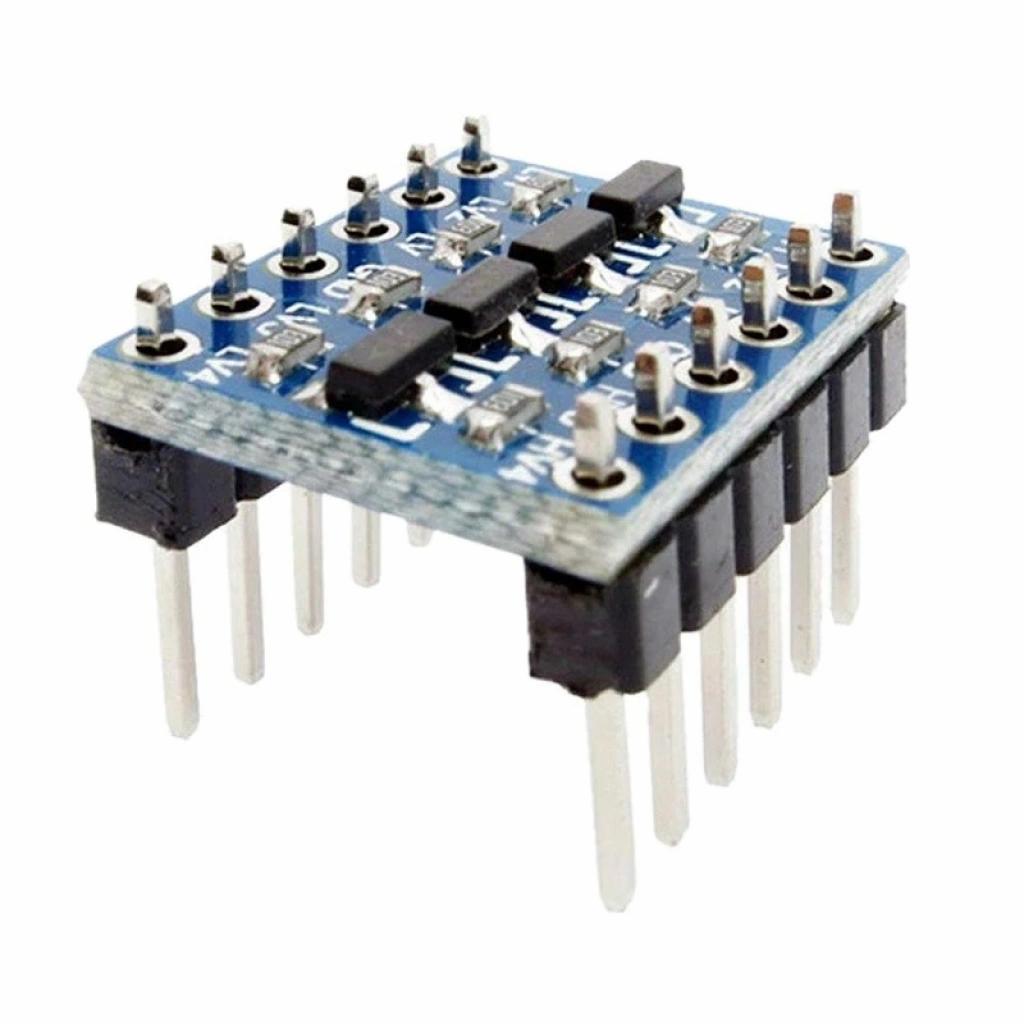

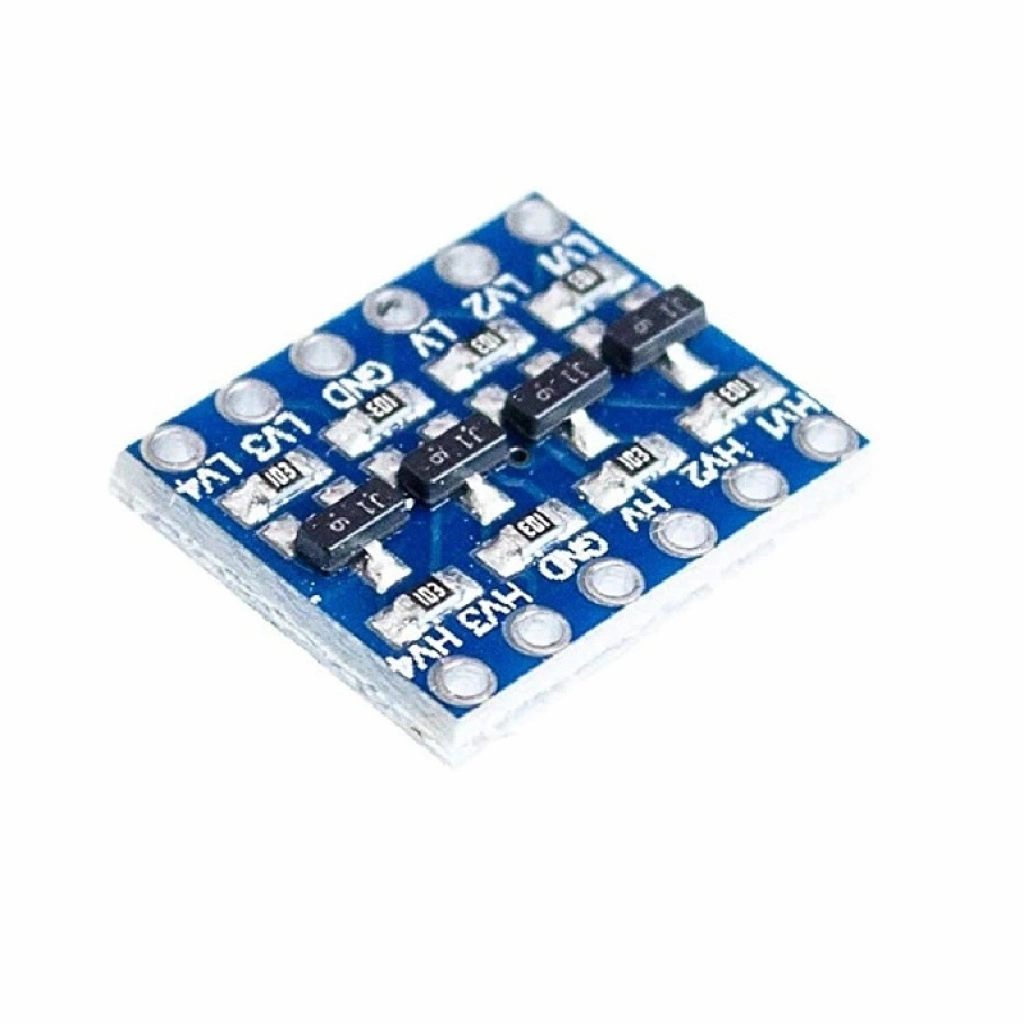

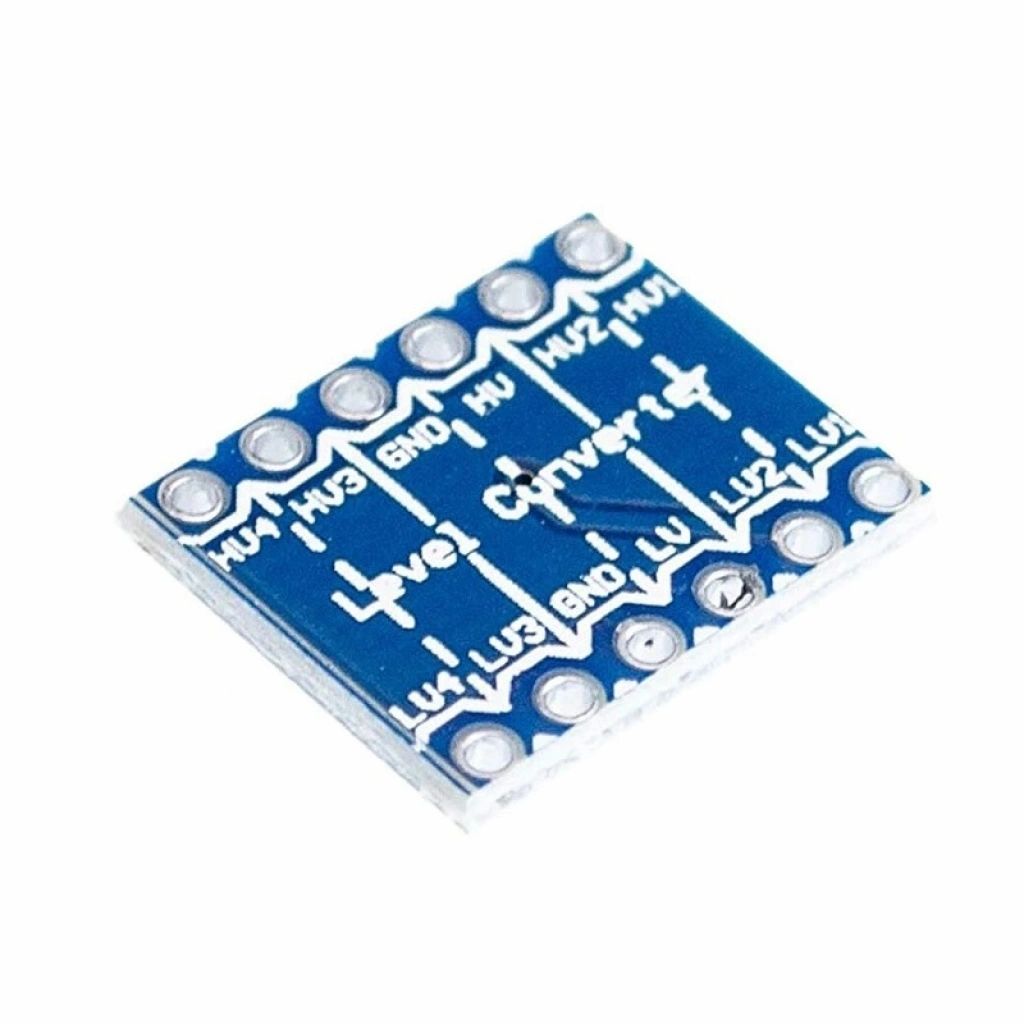

4 Kanal Mantık Seviye Dönüştürücü - Logic Level Converter
Lojik sinyallerin çevrilmesi gerektiğinde ihtiyaç duyabileceğiniz bir üründür.
Örneğin arduino 5V ile çalışırken kullanmak istediğiniz bir sensör 3.3V ile çalışıyorsa data kabloları arasında bu modülü kullanarak sorunsuz iletişim sağlayabilirsiniz.

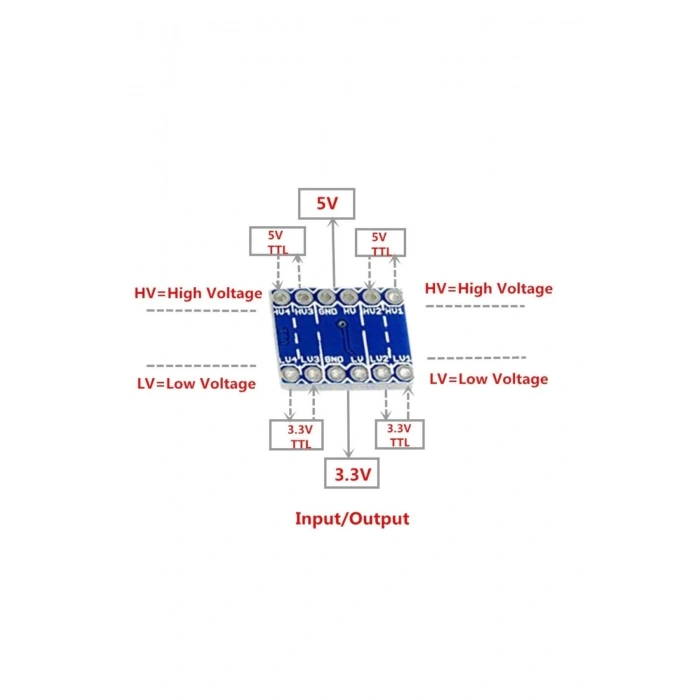

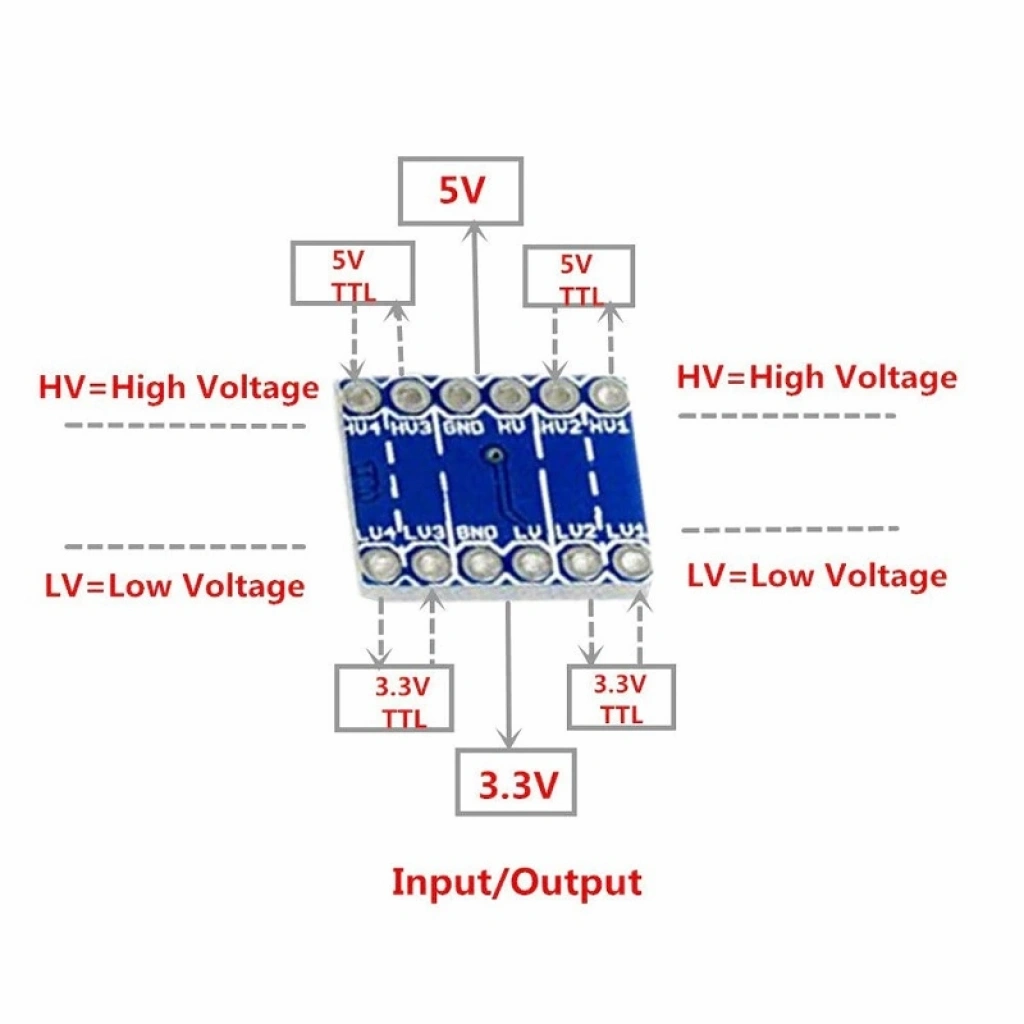

HV pinine yüksek voltaj (örneğin 5V), GND pinleri GND ye;
LV pinine de düşük voltaj (örneğin 3.3V) verin ve yine GND pinini GND ye bağlayın.
H1,H2,H3,H4 pinlerinden istediğinize yüksek voltajlı sinyali bağlayın. Örneğin arduino pinlerinden gelen kabloyu bağlayın.
L1,L2,L3,L4 pinlerini ise düşük voltajlı örneğin 3.3V sensörünüze bağlayın.
4 ayrı kanal için giriş numarası ile çıkış numarası aynı olmalı. Örneğin H1 kullanılmış ise karşılığı L1 pini olmalı.
Paket içeriği

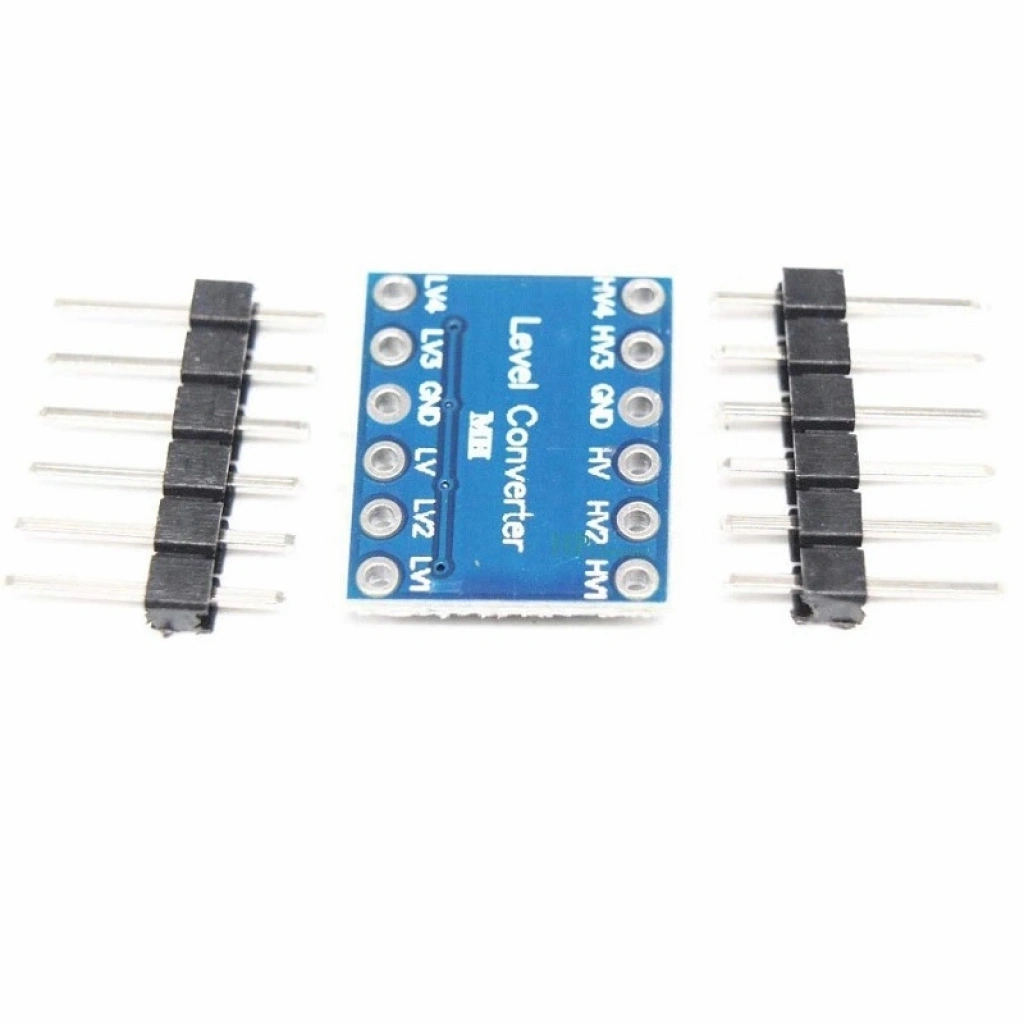

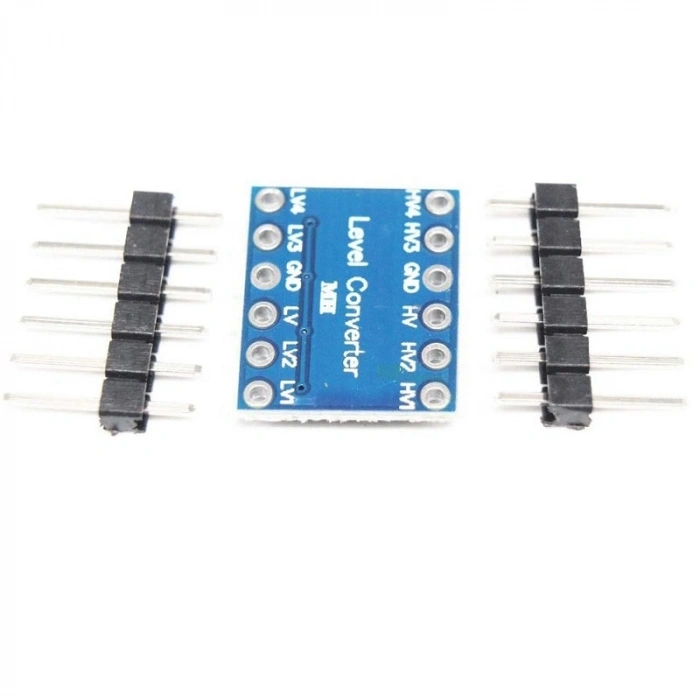

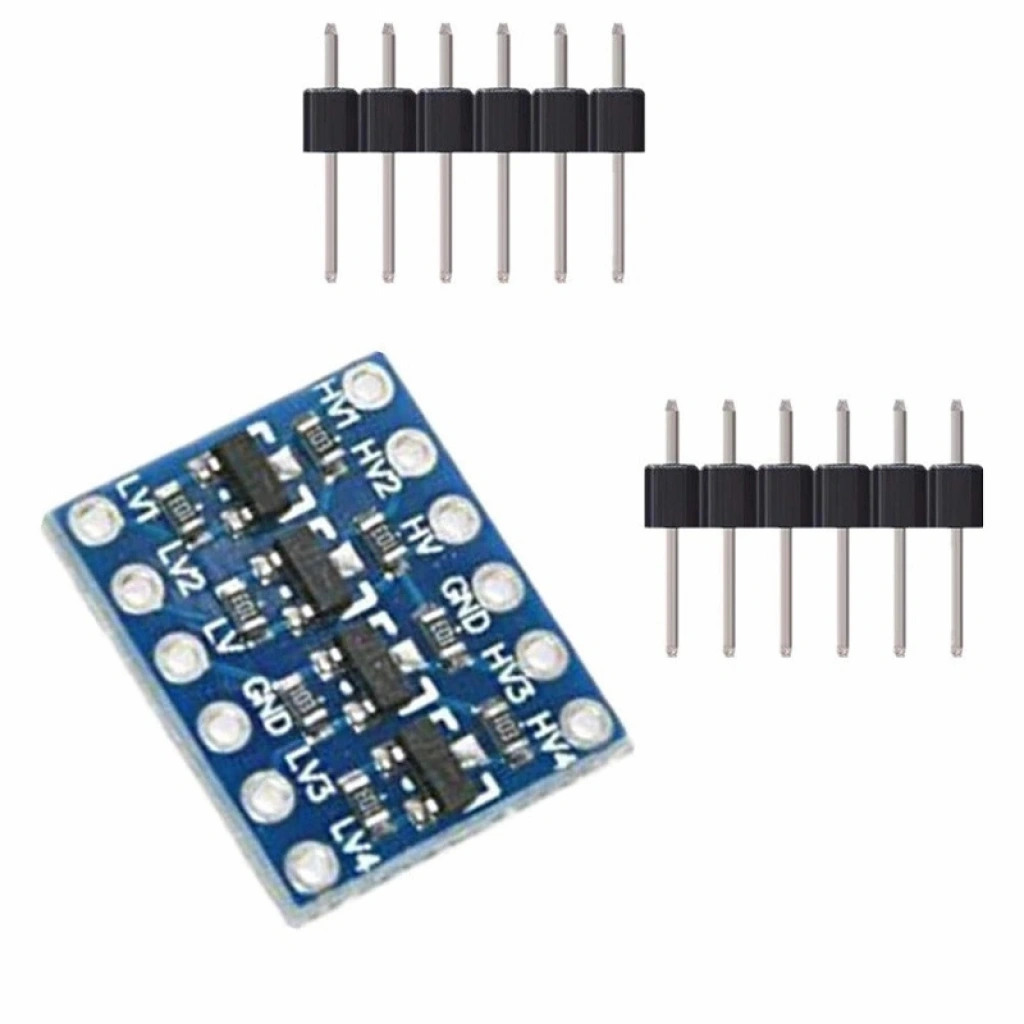

1 Adet Logic Level Converter Modül
2 Adet Header
