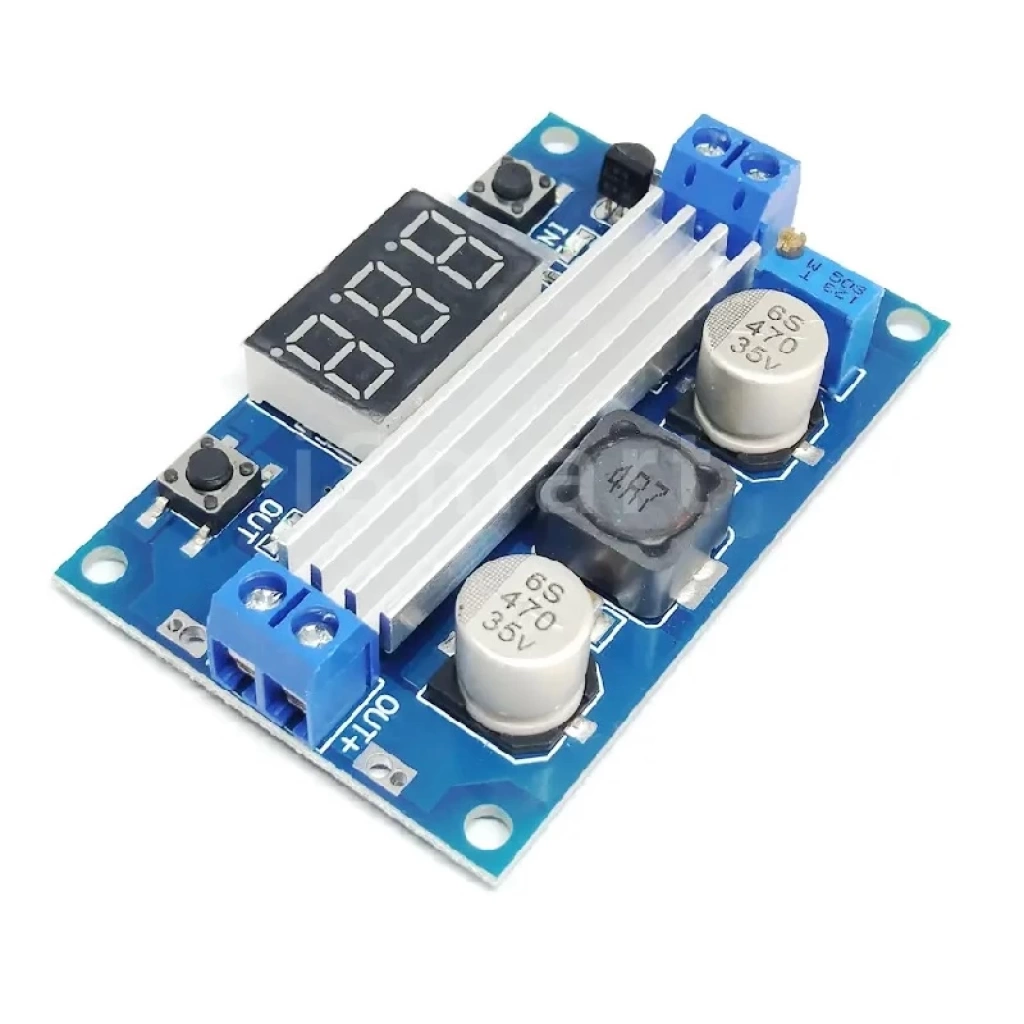

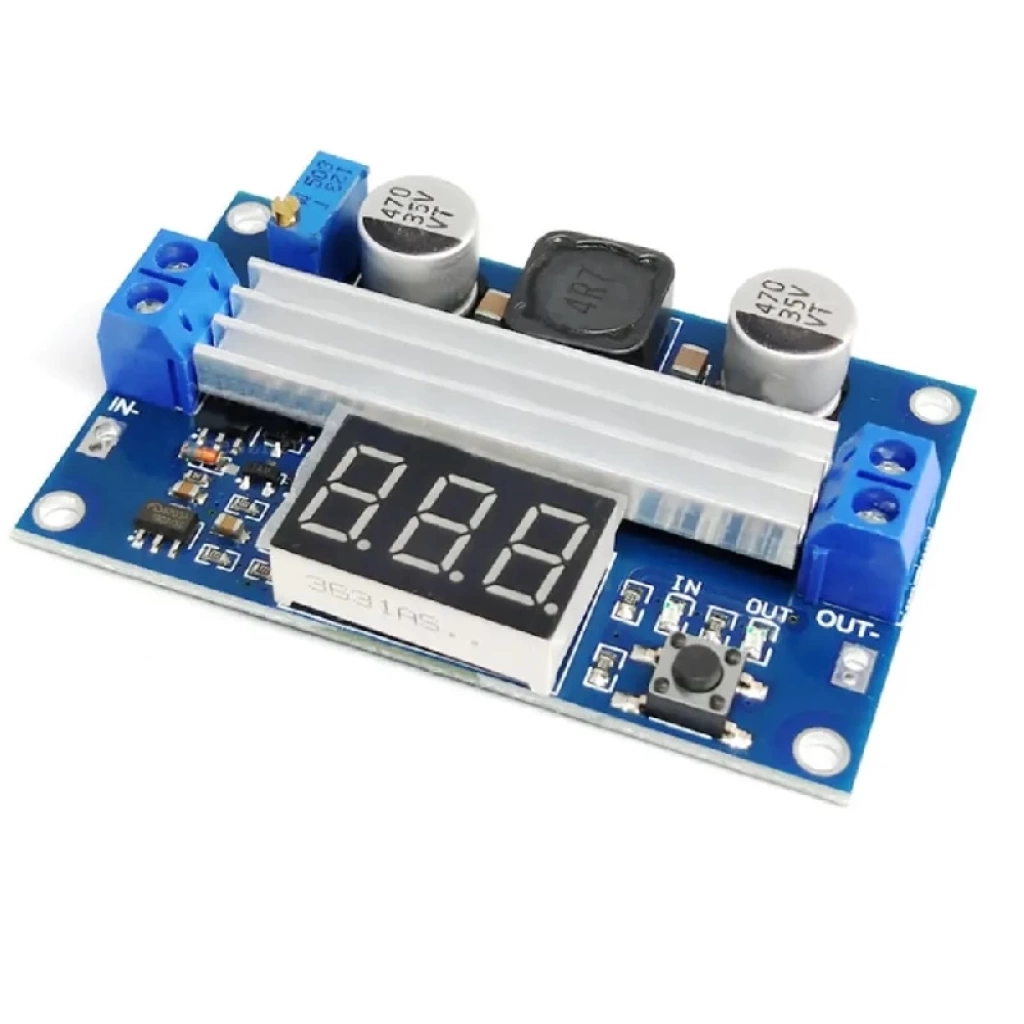

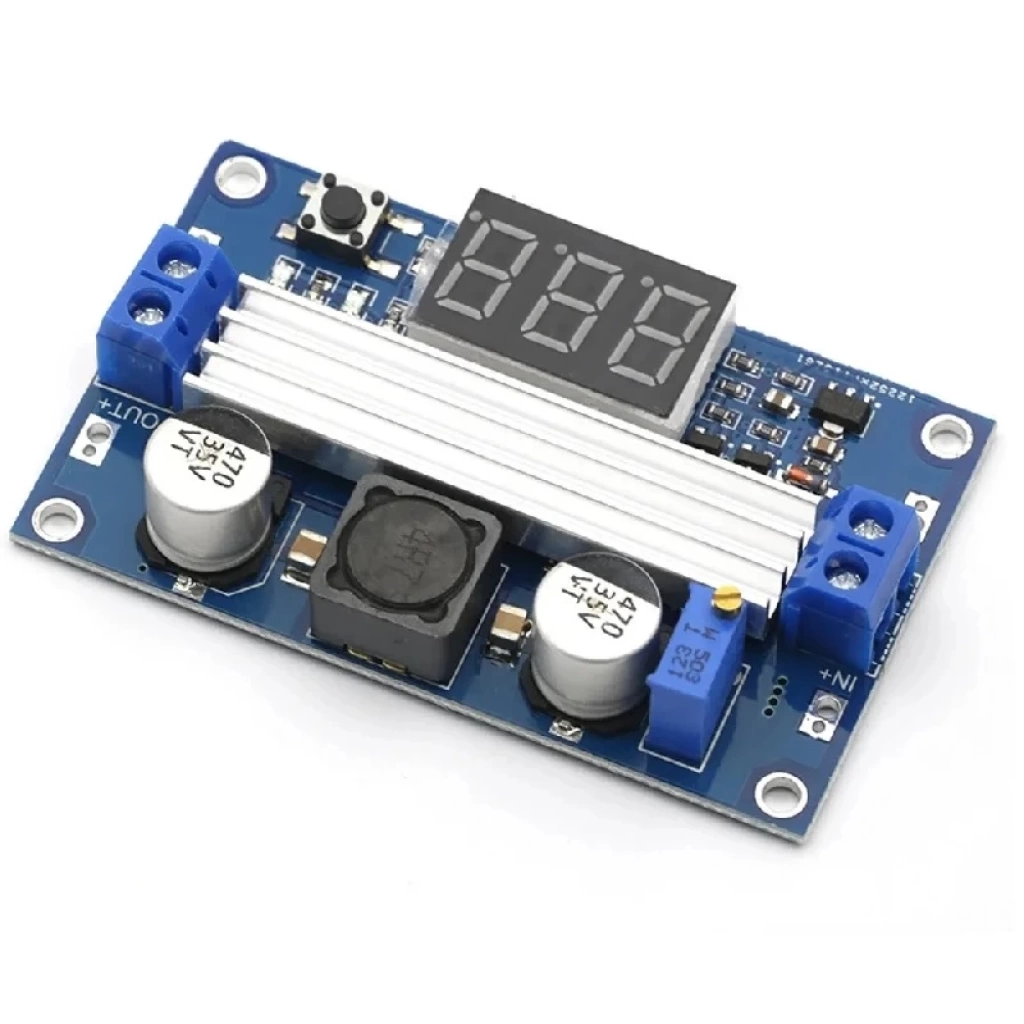

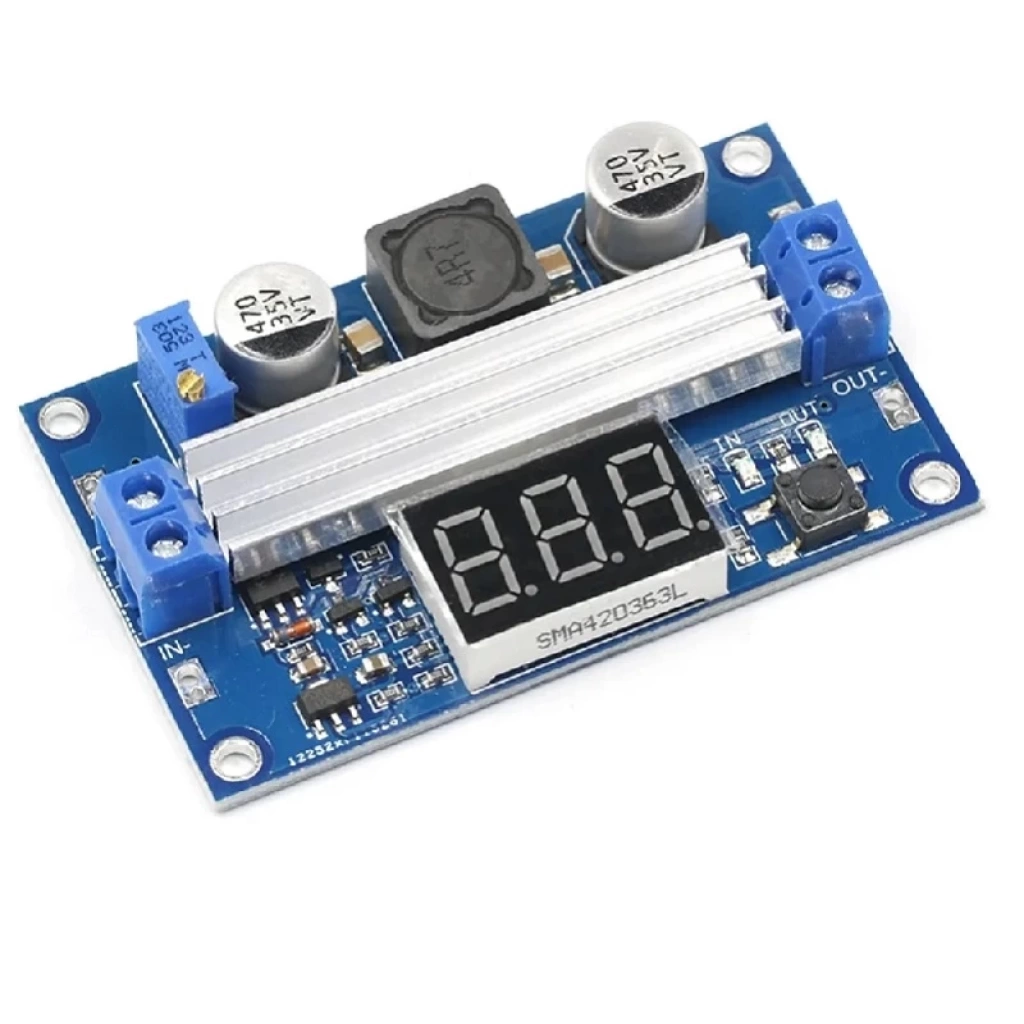

LTC1871 Step Up Ayarlanabilir Voltaj Regulator Kartı-3.5-30V 10A
LTC1871 voltaj yükseltici regülatör, 100W gücünde olup çıkış gerilimi üzerinde bulunan potansiyometre yardımıyla ayarlanabilmektedir. Ayrıca üzerinde bulunan voltmetre sayesinde giriş ve çıkış voltajı rahatlıkla gözlemlenebilmektedir.
Anahtarlanan mosfetler ve bobin için soğutma bloğuda içermektedir. Bu sayede modülün ısınma problemleri büyük oranda ortadan kalkmaktadır. Bu modül rakiplerine göre oldukça yüksek verimliliğe sahiptir.
LTC1871 DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü bulunmaktadır.
Kartın giriş ve çıkışları rahat bağlantı sağlanabilmesi için klemensli şekildedir. Aynı zamanda kart üzerinde yer alan 7 segment sayesinde giriş, çıkış gerilim değerleri sürekli olarak okunabilmektedir.
Kart üzerinde yer alan potansiyometre yardımı ile çıkış gerilimi ayarlanabilmektedir. Giriş gerilimi 3,5V ile 30V arsında olup, çıkış gerilimi ise 3-30V arasında ayarlanabilmektedir. Kart üzerinde 10A'e kadar akım akabilmektedir.
Yüksek anahtarlama frekansı sahip olduğundan kartın verimi çok yüksektir.
Özellikler
Model: LTC1871 Step UP/Boost Regülatör
Dc-DC Voltaj Yükseltici
Giriş Voltajı: 3.5V - 30V
Çıkış Voltajı:3.5-30V (Giriş voltajı çıkış voltajına eşit veya çıkış voltajından düşük olabilir. )
Çıkış Gücü: 100W
Çıkış Gerilimi: 3-30V
Giriş Akımı: 6A(Maksimum 10A)
Giriş Gerilimi: 3,5-30V
Voltmetre Doğruluğu: +/-%5
Statik Güç Tüketimi: 15mA (Yaklaşık)

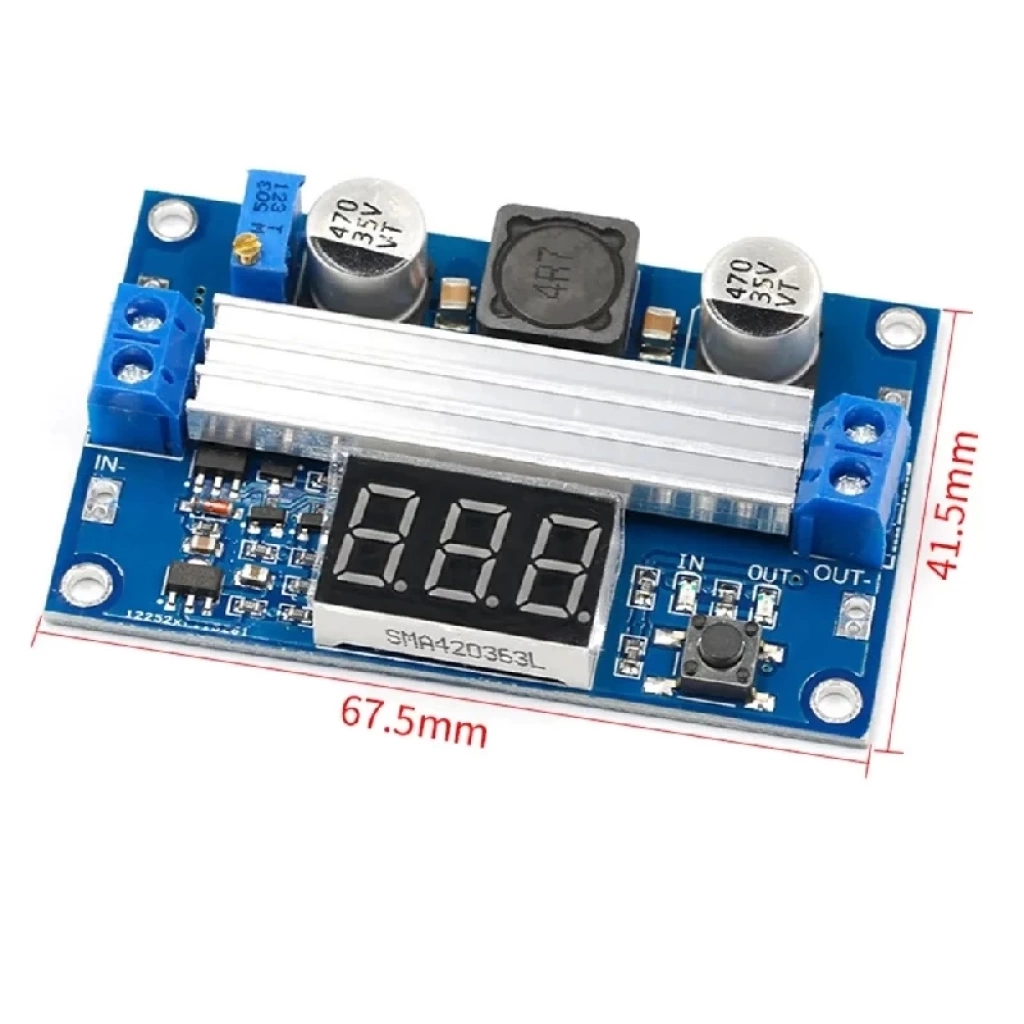

Boyut: 67x42x18mm
Ağırlık: 40gr
Giriş ve çıkışı klemenslidir. Bu sayede montajı oldukça kolaydır.
Çıkış Akımı: 10000mA (10A)

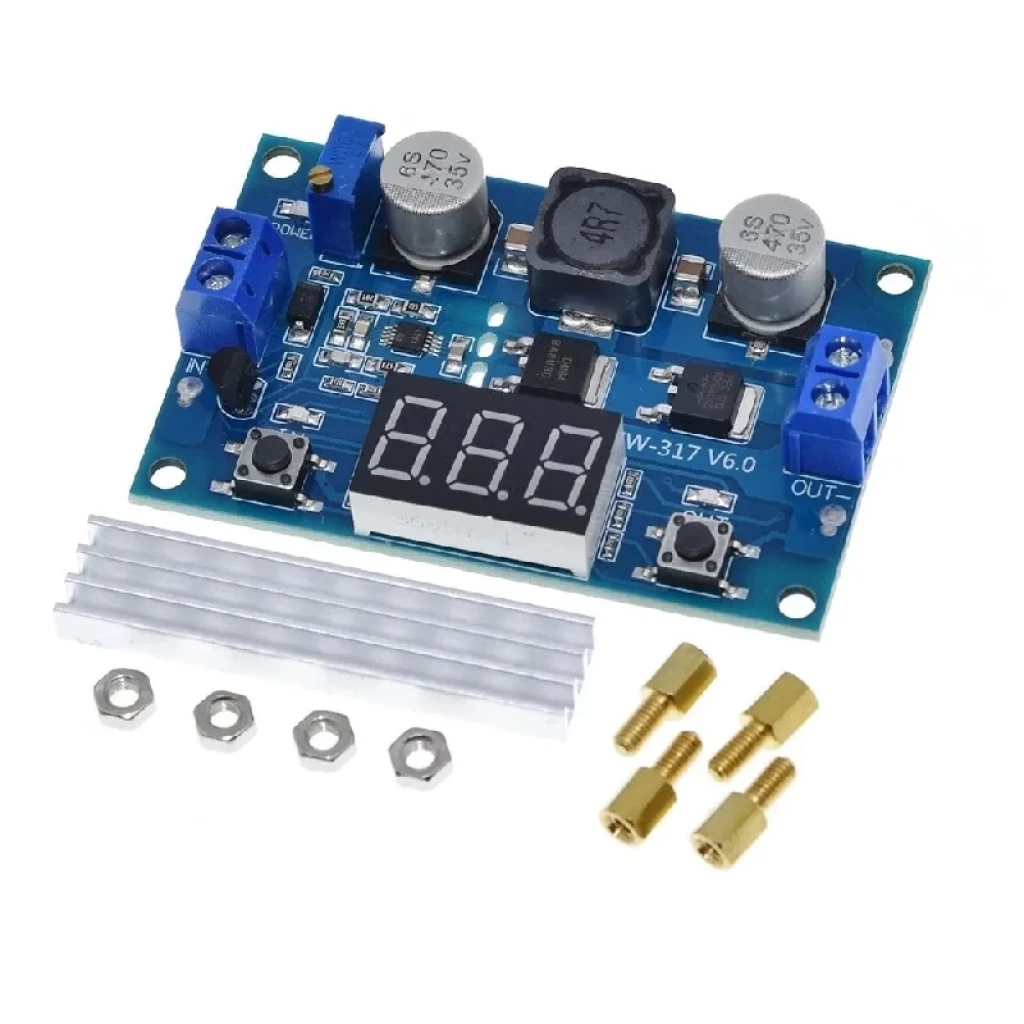

Paket İçeriği
1 Adet LTC1871 Step Up Ayarlanabilir Voltaj Regulator Kartı(3,5-30V 10A)
4 Adet Montaj Vidaları
