PICKIT 2 PICKIT 3 Zif Soket Adaptörü
Pic programlayıcıları genelde sadece ICSP çıkış soketine sahiptir. Programlama işlemi için breadboard üzerinde yada çeşitli pcbler üzerinde gerçek devrelerin yapılmış olması gerekmektedir. Her zaman bu devreyi kurmak kolay olmaz ve kablo bağlantıları yapılırken pek çok hata ortaya çıkabilmektedir. Bu işlemin kolaylıkla yapılabilmesi amacı ile, zif soket kullanılarak bu devre geliştirilmiştir. Değişik pin sayısına göre jumperlar ile set edilebilen yapıya sahiptir.

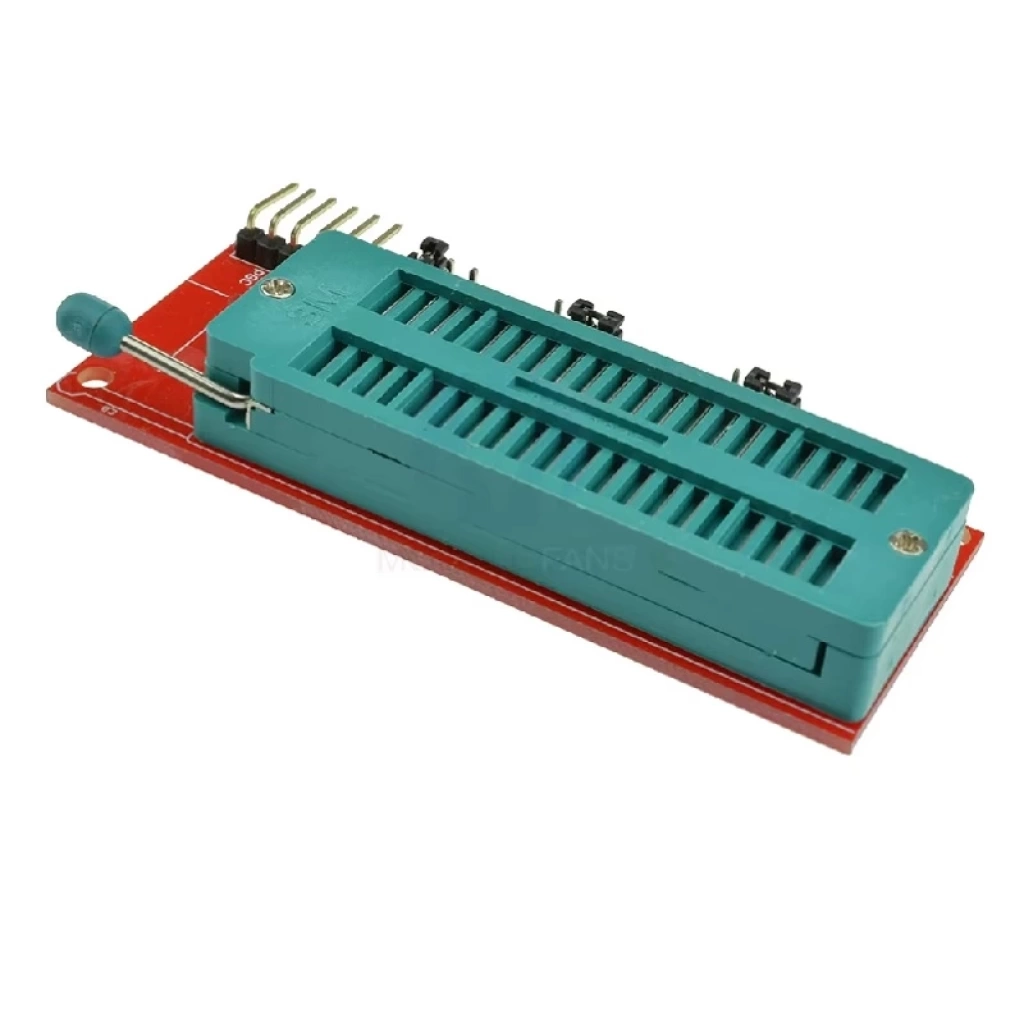

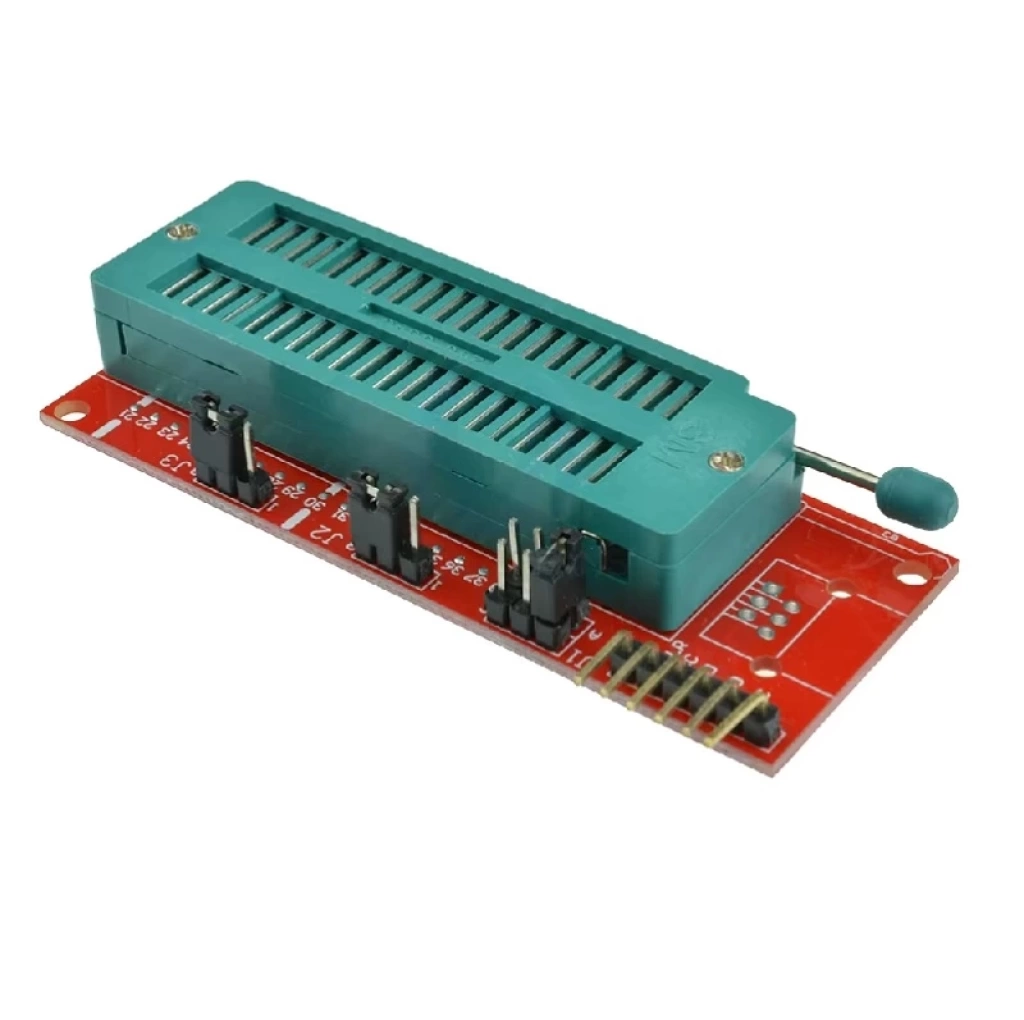

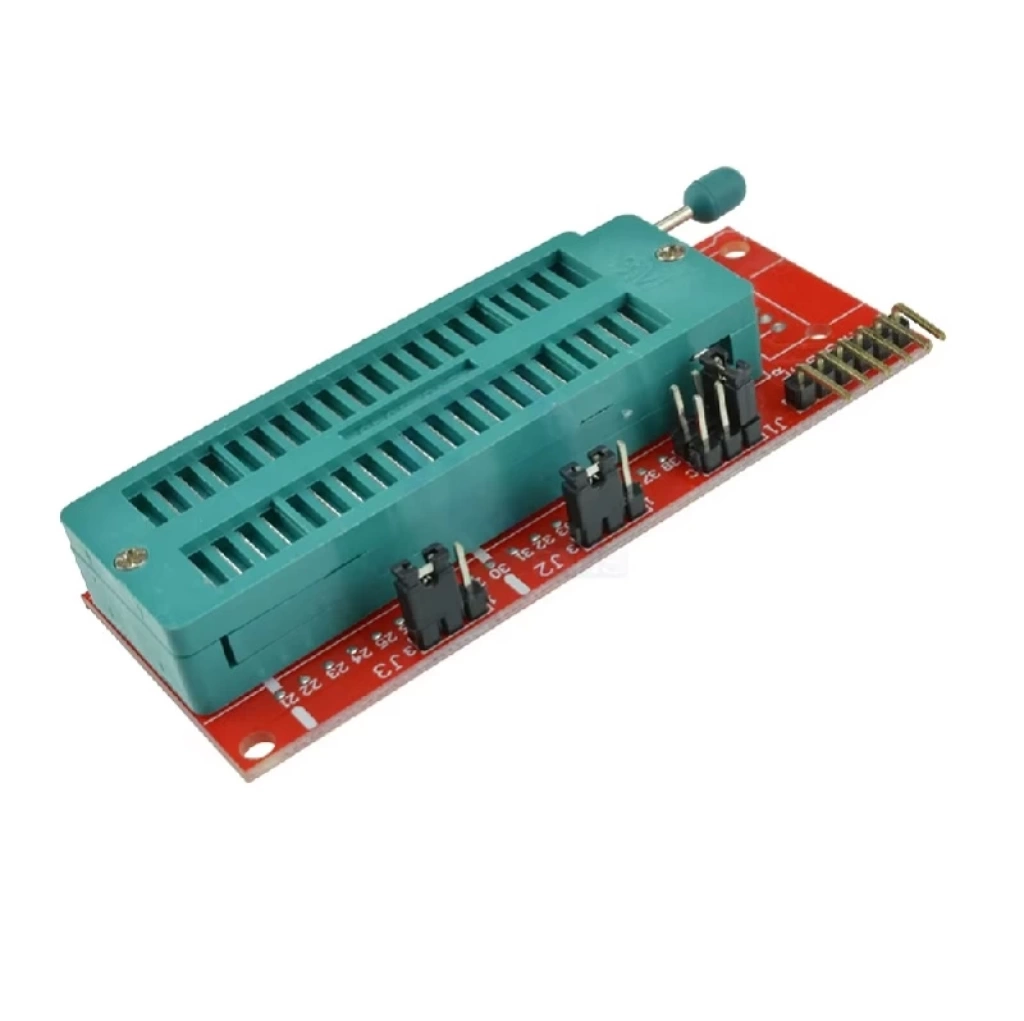

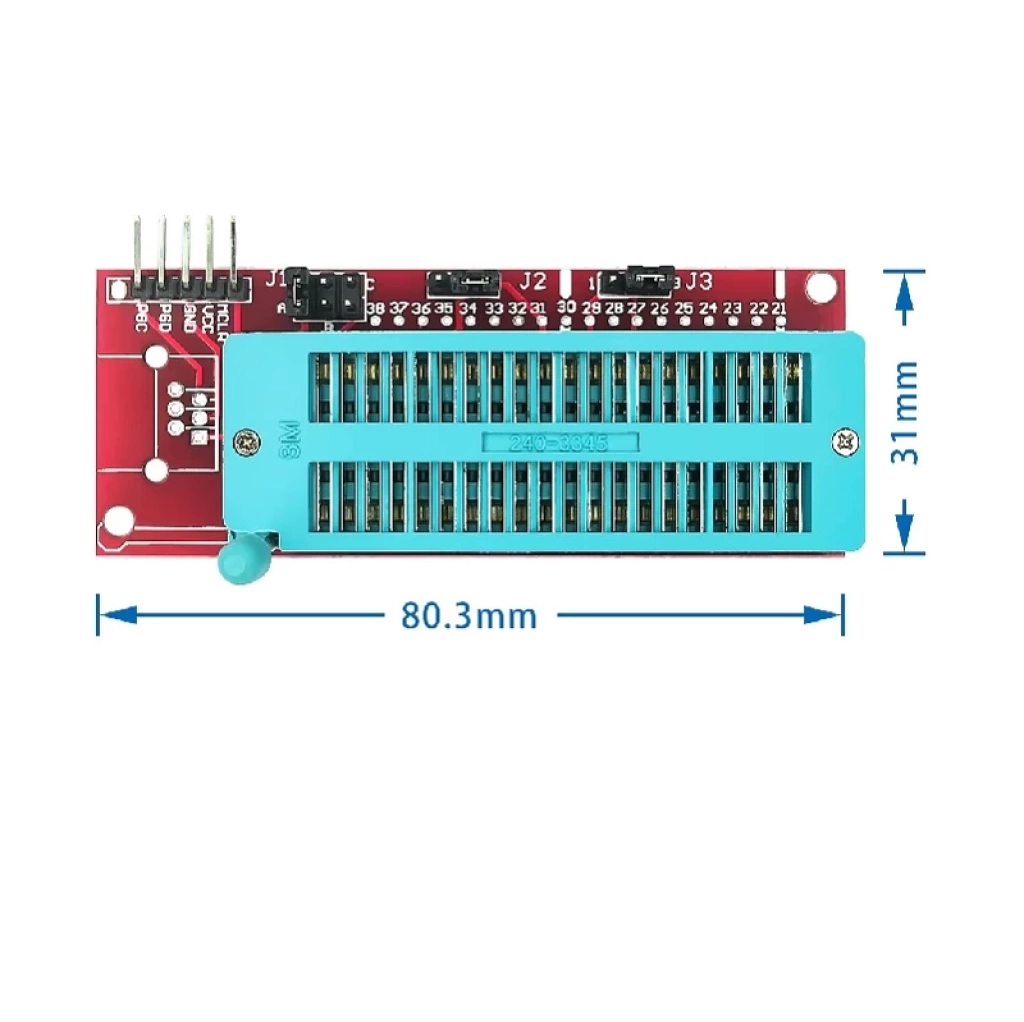

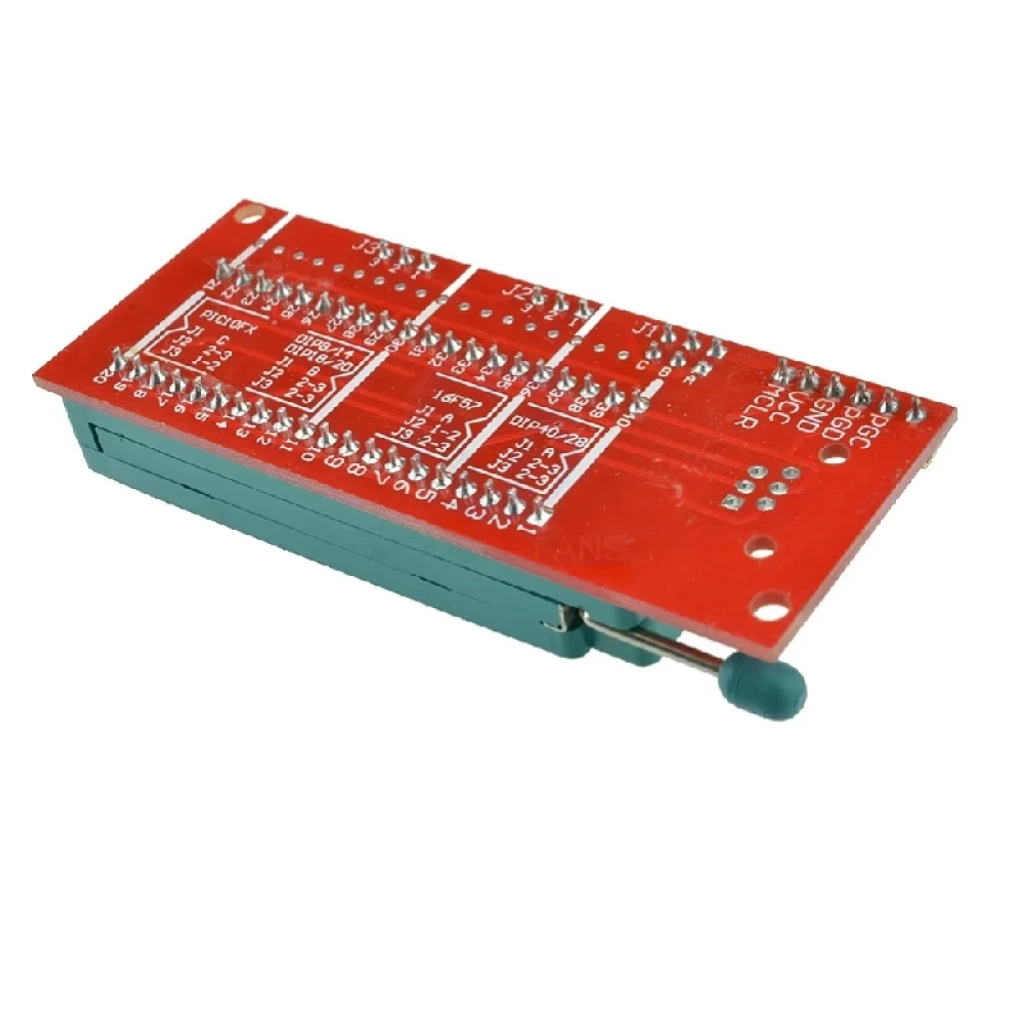

Kullanımı çok kolaydır. Programlayıcı ile zif devresi arasında kablo ile 5 pin ICSP bağlantısı kurulur. Zif soket devresinin üzerinde 3 tane jumper ayarı vardır. Soket altında 40 pin, 28 pin, 18 pin gibi pic pin sayılarına göre 3 jumperın hangi konumda bulunması gerektiği yazılıdır. Mesela 40 pin için 1 numara mandal tarafına denk gelecek şekilde takılır. J1=A , J2=2-3, J3=2-3 durumunda olmalıdır.
Piclerin 1 numaralarının nasıl takılacağıda şekillerle gösterilmiştir. PIC10FX dışındaki tüm piclerin 1 numaraları mandal tarafına denk gelmektedir.
Desteklediği Picler
PIC16/18XX serisi 40 pin picler
PIC16/18XX serisi 28 pin picler
PIC16/18XX serisi 18 pin picler
8 - 14 - 20 pin picler
0FXX serisi picler
PIC16F57
Paket İçeriği
1 Adet PICKIT 2 PICKIT 3 Zif Soket Adaptörü
