5-30V Pil Kapasite Göstergesi
2S / 8S Li-ion LiFePO4 Kurşun Asit Batarya Akü Seviye Kapasite Ölçer Test Cihazı Led Display Araba Motorsiklet
Ayarlanan pil voltaj aralığının dışında, ledler hiç bir ışıma yapmaz. Bu sizin hatalı ayar yaptığınızı gösterir. Bu tip durumlarda 2sn basılı tutarak menü ayarına giriniz. Menü ayarına girebiliyorsanız ürünün çalıştığı ve sizin hatalı ayar yaptığınızı anlayabilirsiniz.

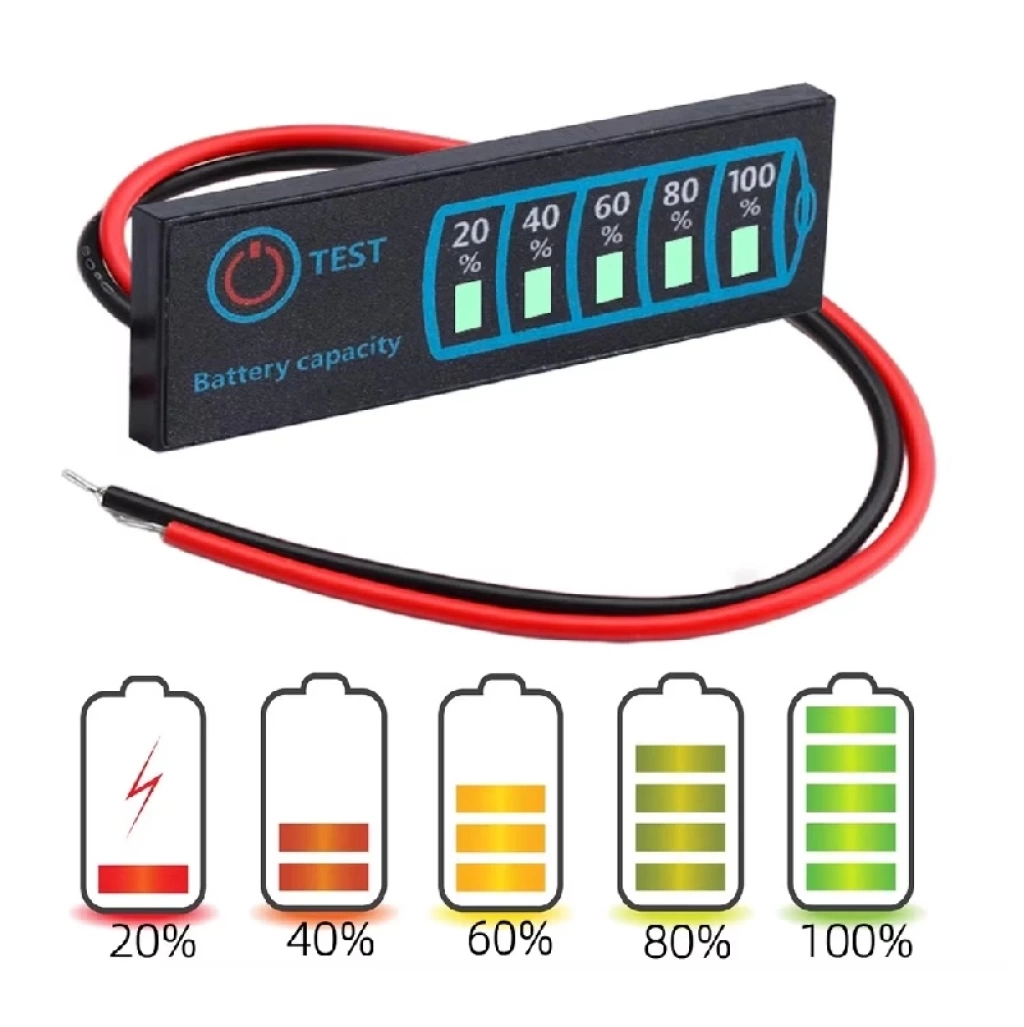

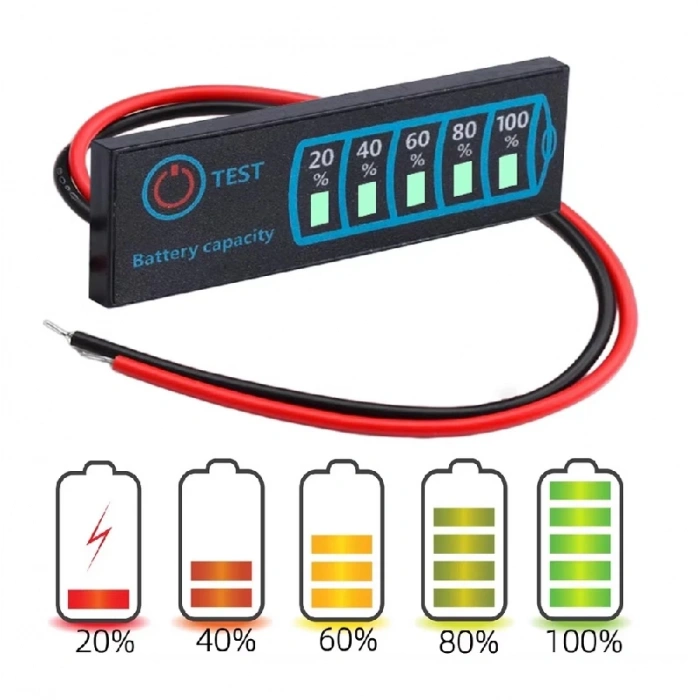

DC 5V / 30V volta kadar Li-ion LiFePO4 ve kurşun asit pilleri için kapasite göstergesidir. 5 Ledli kapasite barı bulunmaktadır. Her bir led %20 lik dilimlerde pilin kapasitesini gösterir. 1. Led çok fonksiyonludur ve rgb leddir.
Ürün çalışma voltaj ihtiyacı sebebiyle 1S piller ile kullanılamamaktadır. 2S / 8S piller ile 12V/24V kurşun asit akülerin kapasitelerinin ölçülmesi için kullanabilirsiniz.
Özellikler
Çalışma voltajı: DC 5V / 30V
Çalışma akımı: <10mA
Pil türleri: Li-ion, LiFePO4, Kurşun Asit
Lityum piller için hücre sayısı: 2S / 8S
Kurşun asit pil desteği: DC 12V / DC 24V
Ekran: 5 Led gösterge ( 1. led rgb )
Yenileme Hızı: 500ms
Program ayar butonu
Malzeme: Plastik / Elektronik parça
Renk: Siyah
Çalışma sıcaklığı: -20C / 65C
Kablo boyu: 9cm

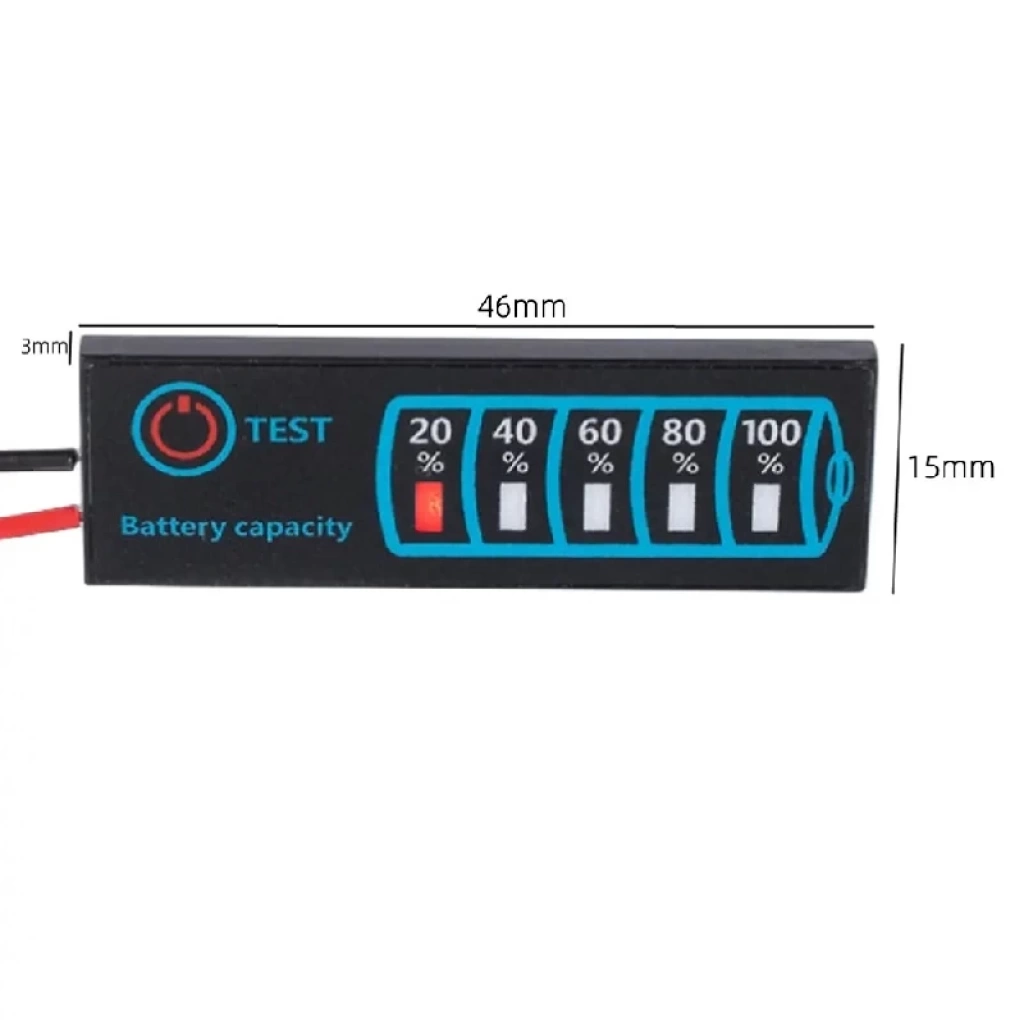

Boyutlar: 15mm x 46mm
Ağırlık: 4.5gr
Kullanımı

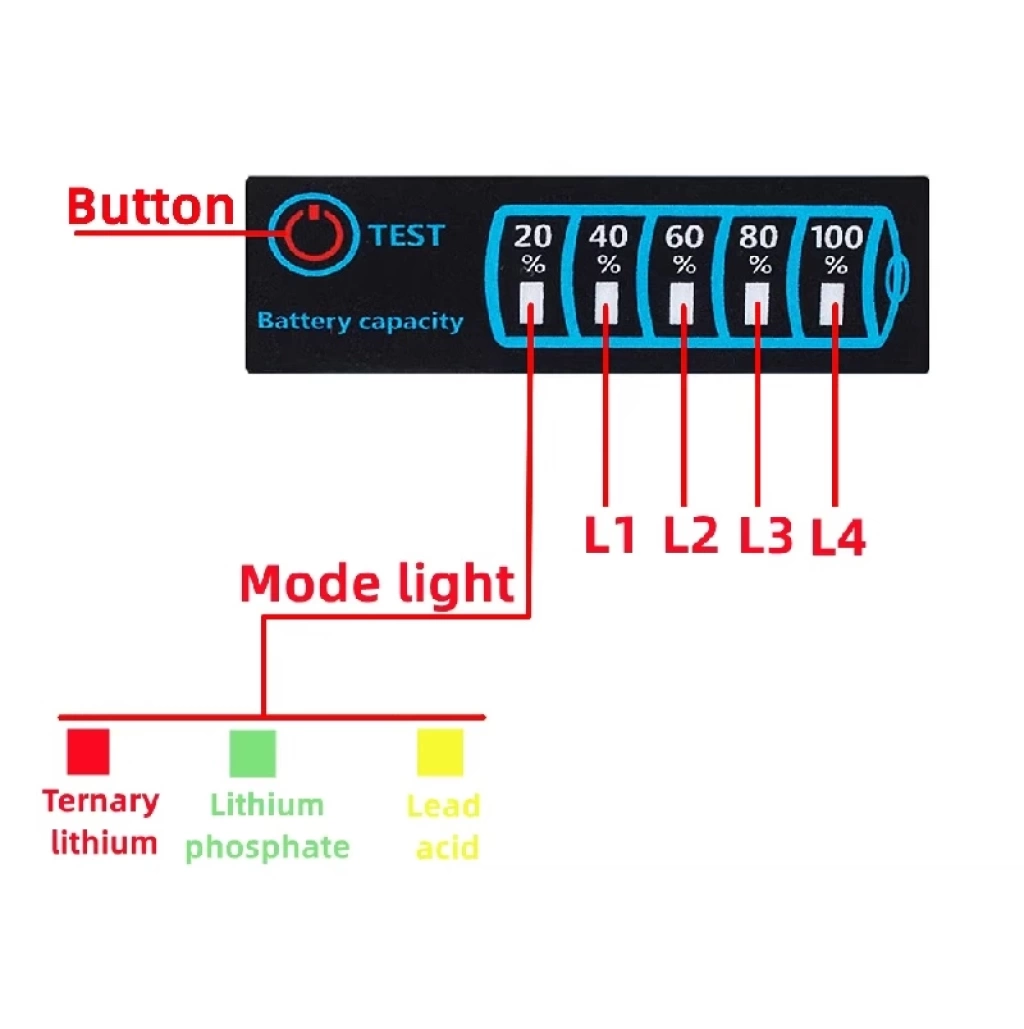

Ürün sol tarafında mod ayar butonu bulunmaktadır. Bu butona uzun ve kısa basılması ayarların açılması seçilmesi ve kayıt edilmesi işlevlerini yerine getirir. Ayar menüsü 2 aşamalıdır. 1. aşamada pil tipi seçilir. 2. aşamada hücre tipi seçilir.
Ürün pil seçimi için mod butonuna 2 sn basılır ve 1. led yanıp sönmeye başlar. 1. led rgb olduğundan değişik renklerde yanacaktır. Ayara girdikten sonra butona tekrar kısa basmak 1. ledin rengini değiştirir. Led renkleri pil tipinin seçimi içindir. Aşağıda led renklerine göre kullanılacak pilin ne olacağı açıklanmıştır. Uygun renk geldiğinde 2sn basılı tutun pil seçimini tamamlayın. Ve pil hücre sayısının ayarlandığı menüye geçilecektir.
1- Kırmızı led lityum pil anlamna gelir.
2- Yeşil led LiFePO4 pil olarak kullanım içindir.
3- Sarı led kurşun asit aküler içindir.

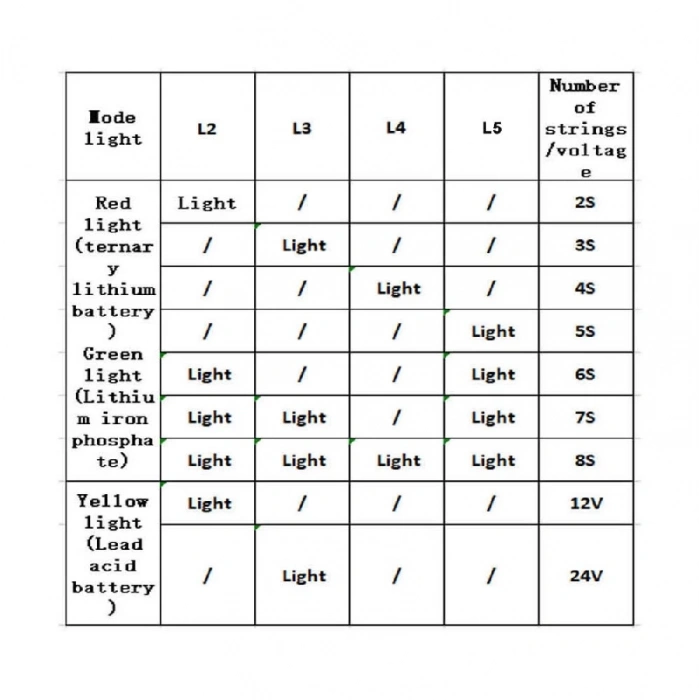

Pil tepini seçtikten sonraki menü pil hücre sayısının ayarlandığı kısımdır. İlan altında yada 7 numaralı resimde bulunan tabloya göre butona kısa basılarak 2-3-4-5 numaralı ledlerin durumları değiştirilir. Pil hücre sayınıza uygun olan led durumuna getiriniz ve 2 sn daha ayar butonuna basarak ayarların kayıt olmasını sağlayın. Kayıt sonrasında pil kapasitesini göstermeye başlayacaktır.
Ayar menüsündeyken buton 5sn kullanılmazsa otomatik olarak ayar modundan çıkar.
Ayarlanan pil voltaj aralığının dışında, ledler hiç bir ışıma yapmaz. Bu sizin hatalı ayar yaptığınızı gösterir. Bu tip durumlarda 2sn basılı tutarak menü ayarına giriniz. Menü ayarına girebiliyorsanız ürünün çalıştığı ve sizin hatalı ayar yaptığınızı anlayabilirsiniz.
Paket İçeriği
1 Adet 5-30V Kurşun Asit Akü Seviye Göstergesi
