PWM to Voltaj Çevirici Modül

  • Ürün Kodu: RobAda1126
  • Barkod: RobAda1126
  • Marka: RobAda
  • Stok: 1
  • 99,90 TL
Adet
WHATSAPP İLE SİPARİŞ VER

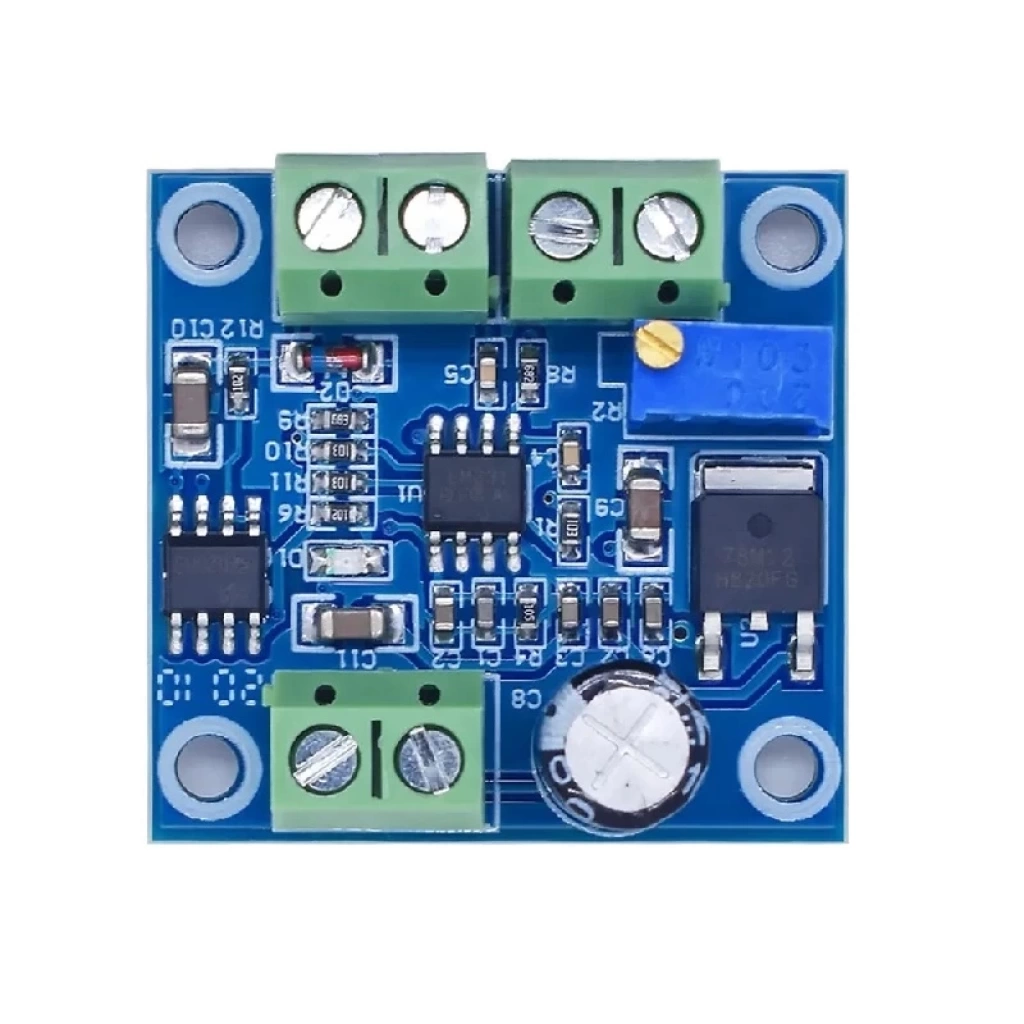

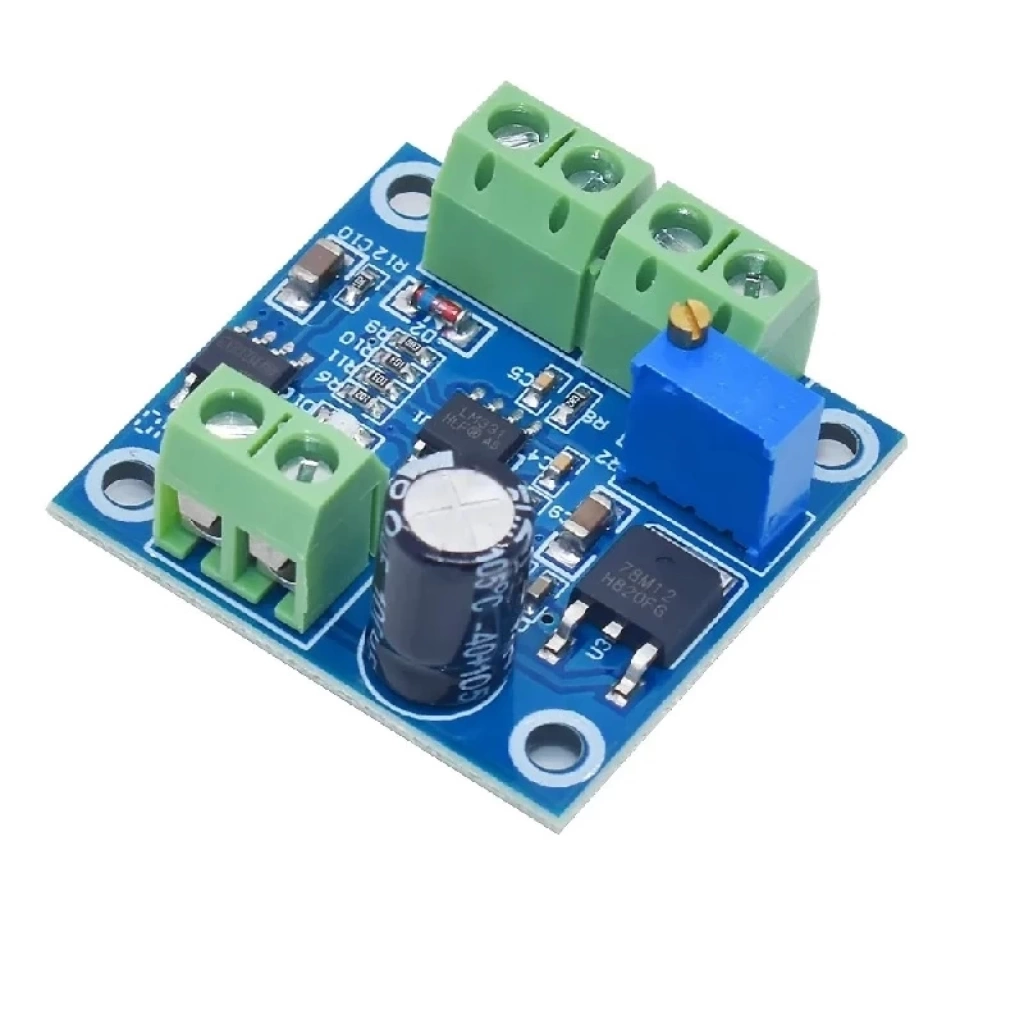

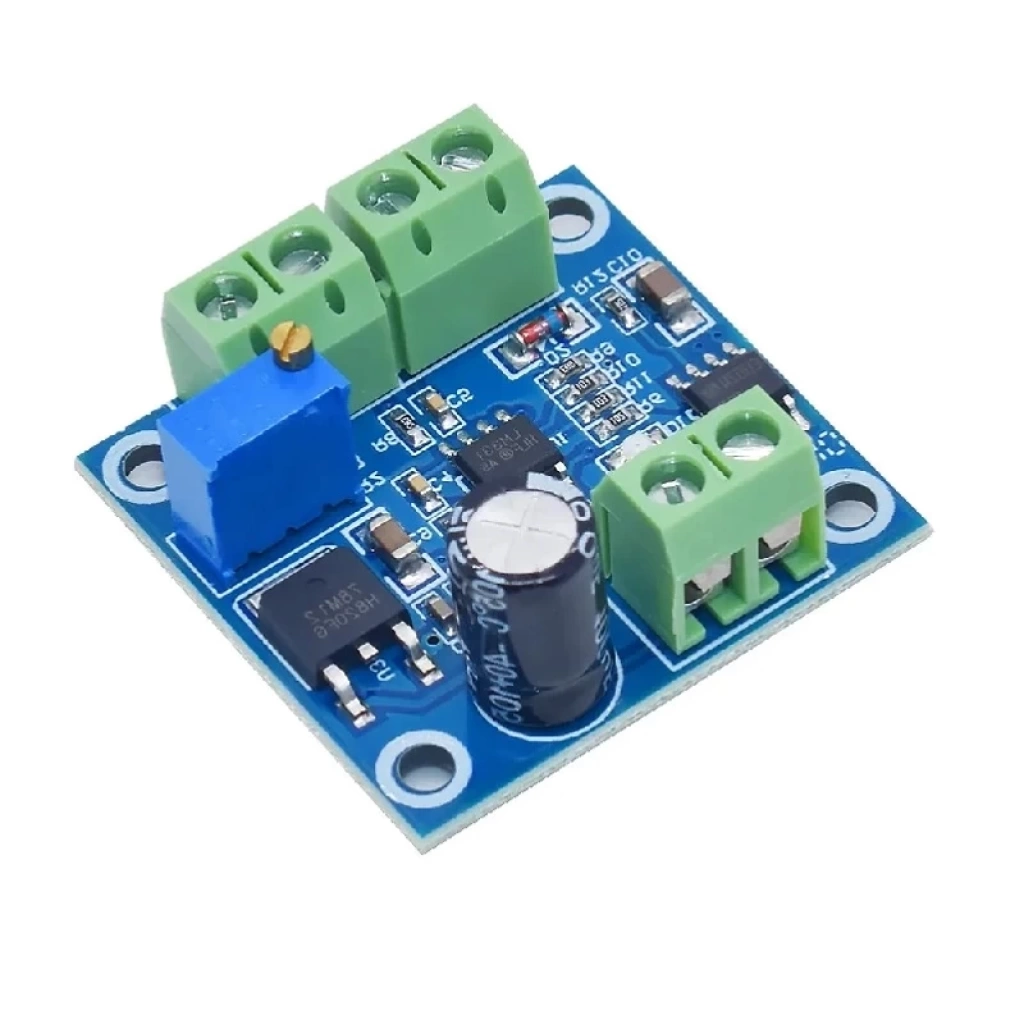

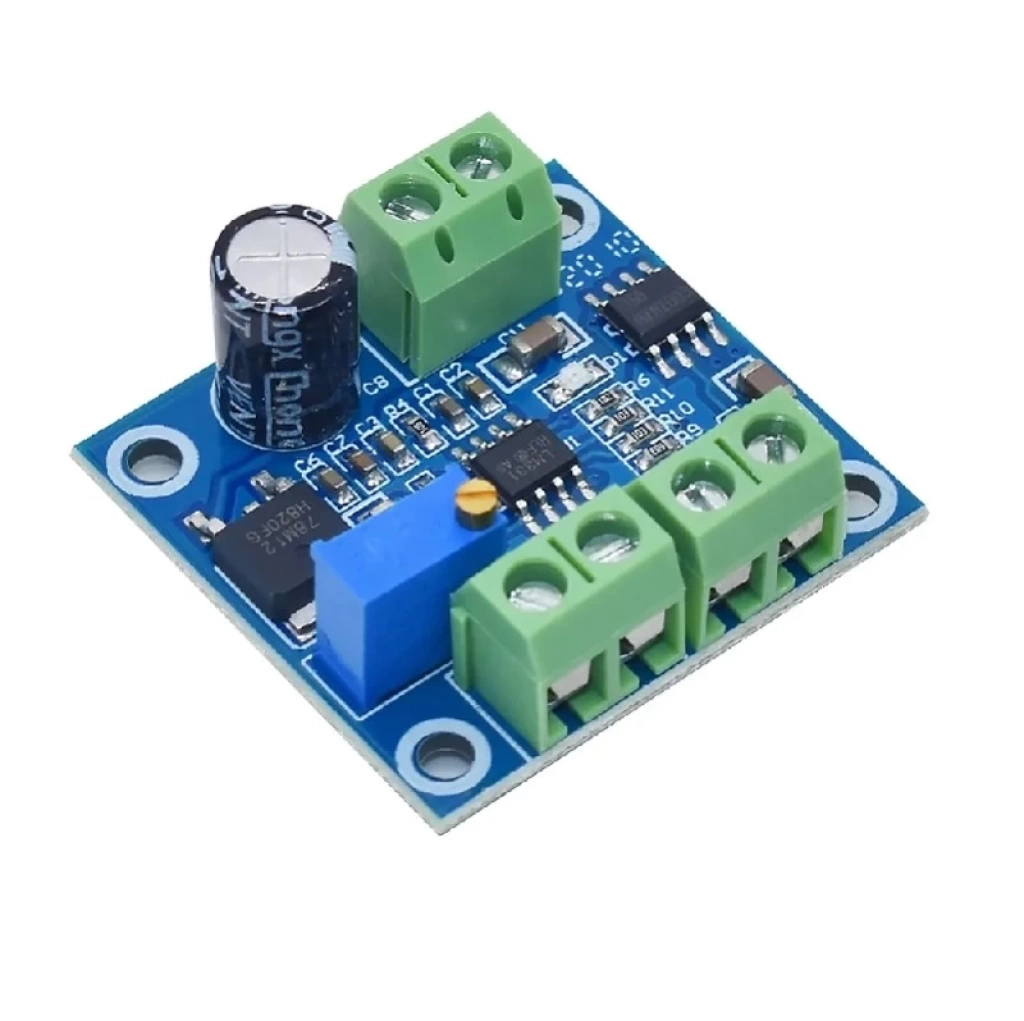

PWM to Voltaj Çevirici Modül


Dijital % 0-100 PWM Sinyal 0-5V 0-10V Analog Voltaj Sinyal Konverter Mcu Plc Endüstriyel Otomasyon
Besleme için ters bağlantı koruması yoktur. Besleme doğru verilmesi gerekmektedir.

Pwm sinyallerine bağlı olarak ayarlanabilen voltaj üretici devredir. % 0-100 arasında değişen dijital pwm sinyalini 0-5V 0-10V analog voltaja dönüştürür. Çıkış voltajı duty oranına göre oluşmaktadır. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır.

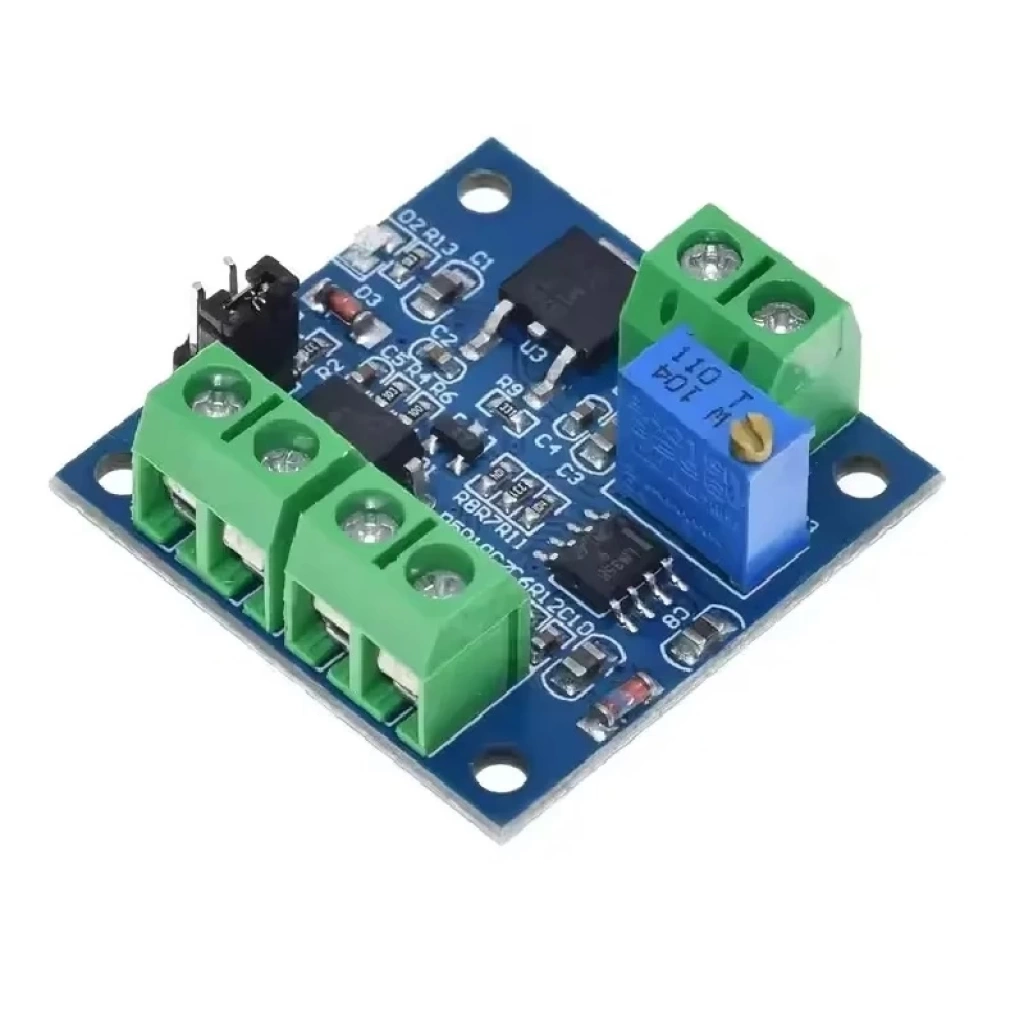

Çok kücük boyutludur. Ve kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile pwm sinyal voltaj seviyesi seçimi yapılır. İç taraftaki jumper 5V pwm sinyal girişi olarak seçili olarak ulaşacaktır. 24V luk pwm sinyalleri ile çalışacaksanız dış taraftaki jumper kısa devre edilmelidir.


Özellikler
Modül çalışma voltajı: DC 12V / 30V
Çalışma akımı: 100mA Maks.
Pwm frekansı: 1Khz / 3Khz
Pwm sinyal voltaj seviyesi:  DC 5/10V    DC 12/24V ( Plc kontrol )
Çevrim aralığı:  %0/100   to  DC 0V/10V
Çıkış voltaj ayar potansiyometresi.
Hata oranı: %5
Besleme gösterge ledi
Renk: Mavi / Yeşil
Çalışma sıcaklığı: -10C  / 85C
4 Adet montaj deliği

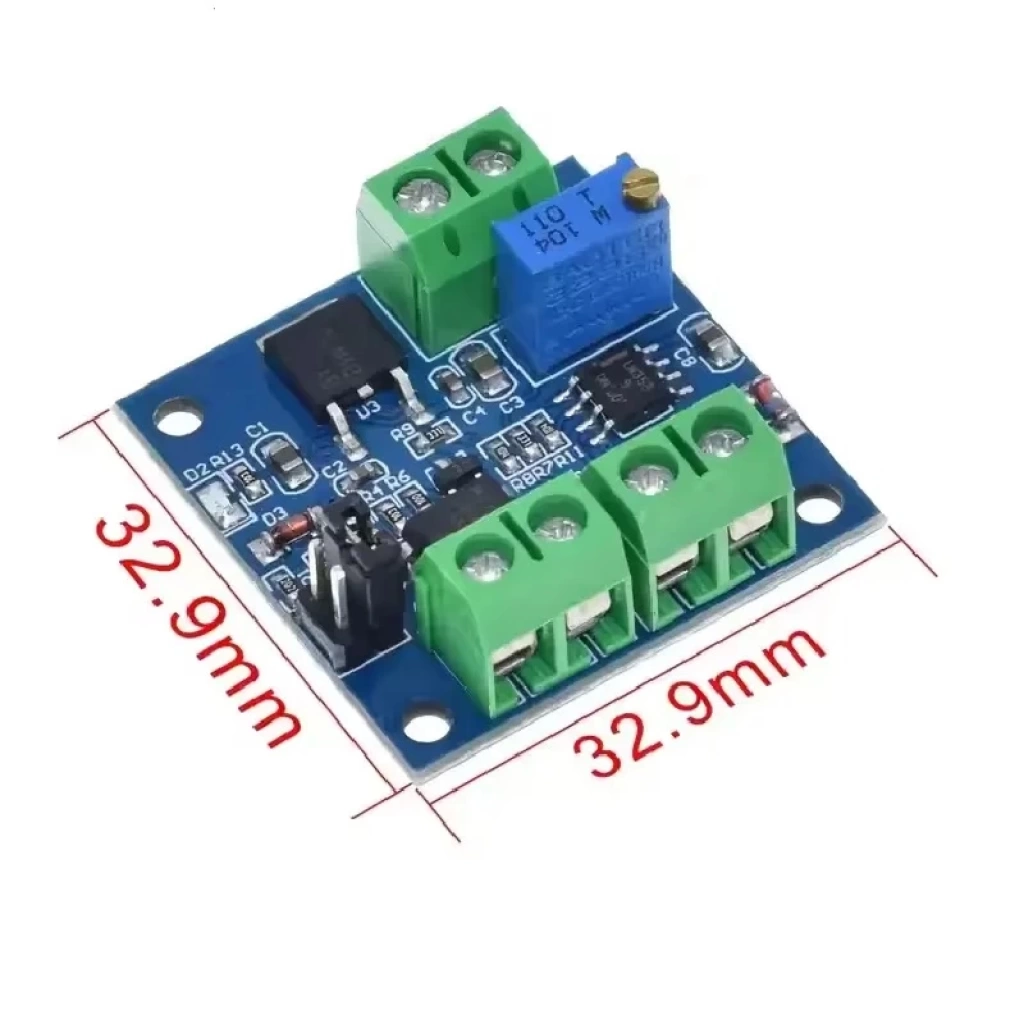

Kart Ölçüleri: 33mm x 33mm
Ağırlık: 10gr


Kullanımı

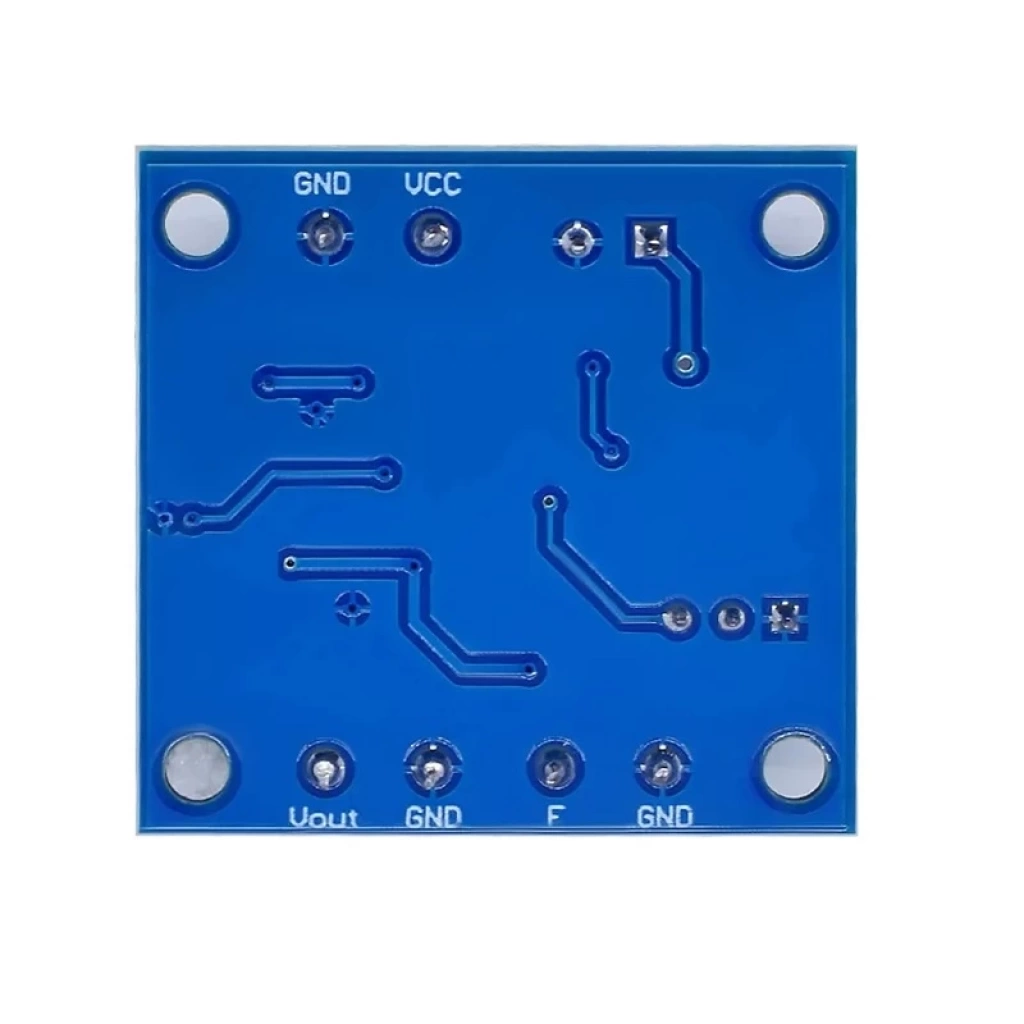

Besleme verildikten sonra pwm sinyali girişte bulunmuyorsa Vout çıkış voltajı 0V seviyesindedir. ilk çalışmada %50 pwm sinyali uygulayınız. Bu sırada Vout voltaj seviyesini ölçünüz. Çıkış voltajı 5V olacak şekilde modül üzerindeki potansiyometreden ayar yapınız. %50 pwm de Vout 2.5V ayarlarsanız sistem 0-5V olarak çalışacaktır.
Potansiyometre çok turludur. 40-50 tam tur dönebilir. Bu sebeple ayarı yapmak için bir yönde fazla sayıda döndürmeniz gerekebilir.  Potansiyometreyi ayarlarken Vout için 5.00V voltajını gördüğünüzde artık ürünü kullanabilir durumdasınız demektir.
Pwm sinyalinize ait frekansı değiştirirseniz ürünü tekrar yukarıda anlatıldığı gibi kalibre etmeniz gerekecektir. Çıkış voltajı duty oranına göre oluşmaktadır.


Paket İçeriği
1 Adet PWM to Voltaj Çevirici Modül
