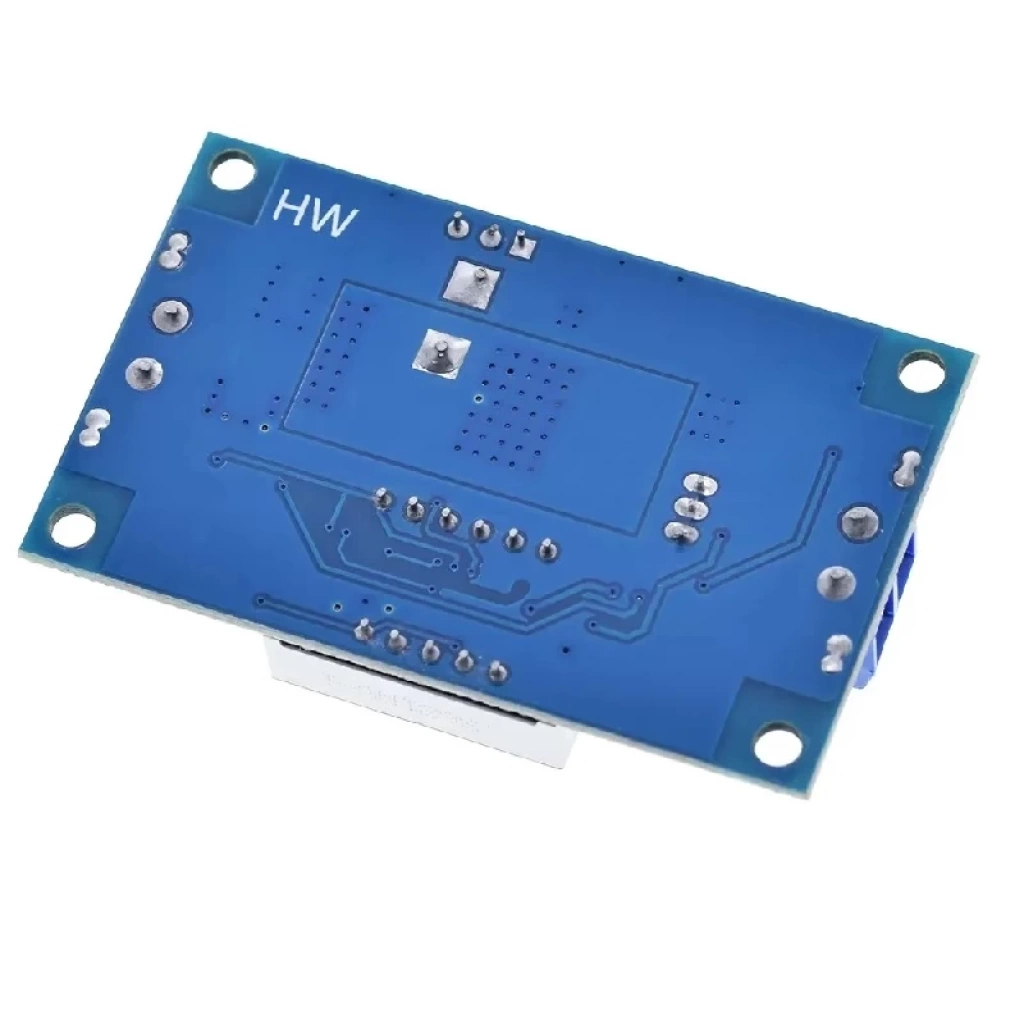

XL4015 Voltmetreli 5A Step-Down Ayarlı Power Modülü

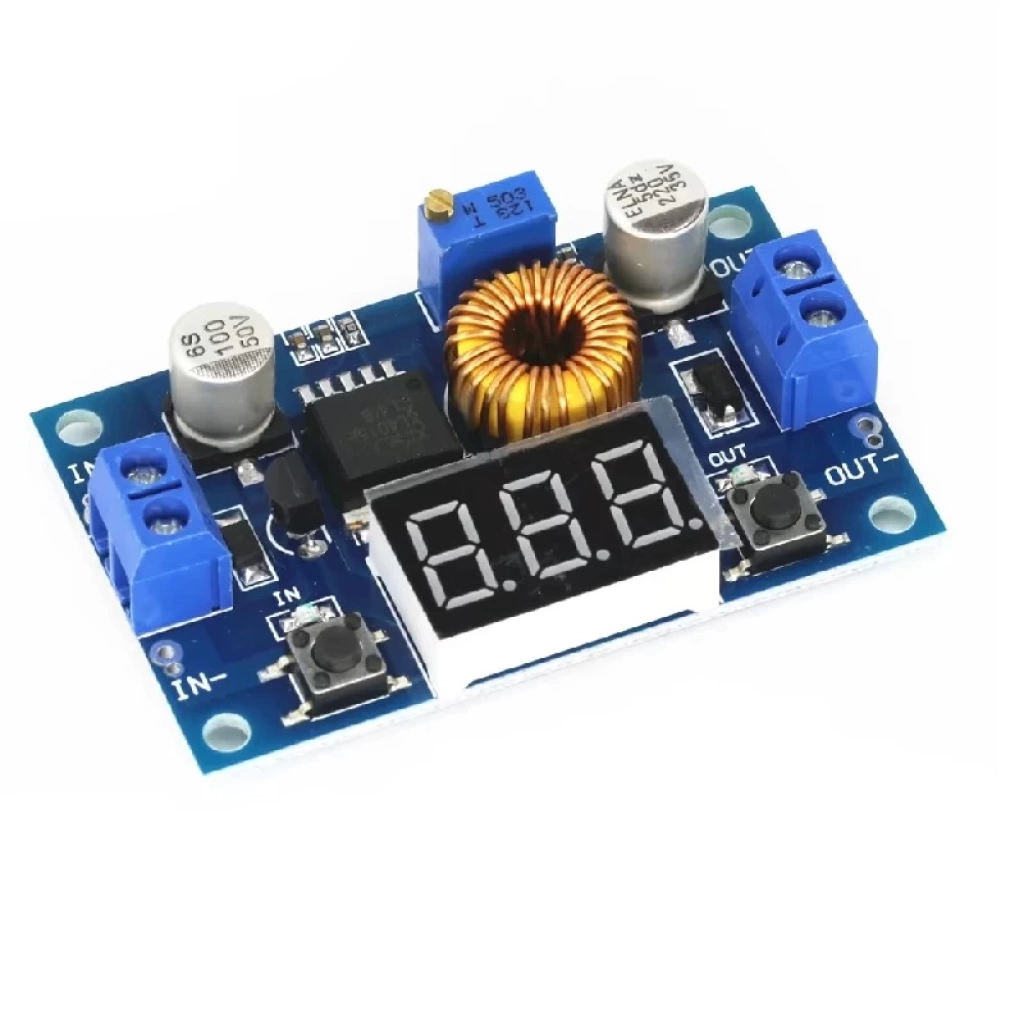

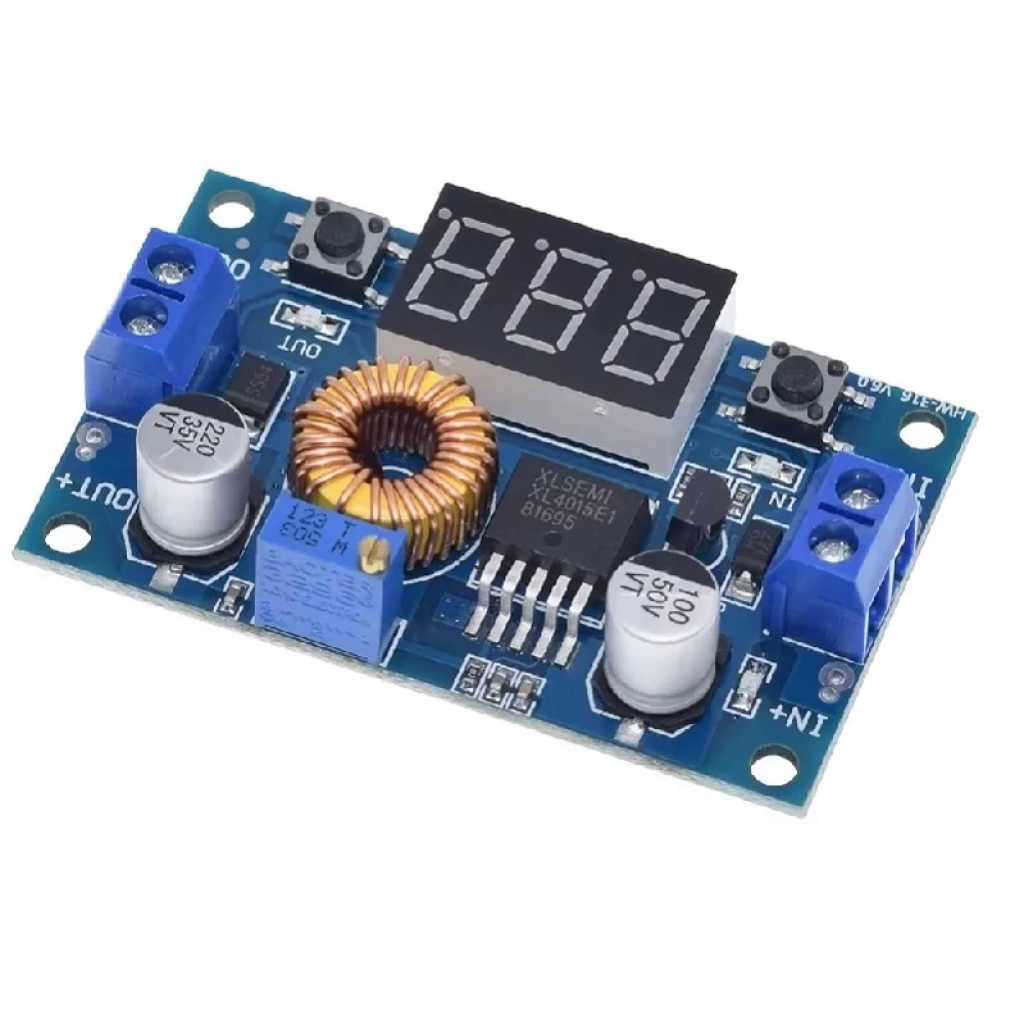

Modül üzerinde mavi çok turlu pot bulunmaktadır. Saatin tersi yönünde 10-15 tam tur döndürürseniz giriş voltajının düşmeye başladığını görürsünüz.
IN+ IN- = Voltaj giriş pinleridir. Out+ Out- = Voltaj çıkış pinleridir.
Sol buton voltmetreyi displayi açıp kapatmaktadır. Sağ buton voltmetre için seçim işlevi görmektedir. Butona basıldıkça giriş voltajı yada çıkış voltajı voltmetrede gösterilmektedir.
Bu DC-DC buck dönüştürücü xl4015 voltaj regülatör kartı, 5A'ya kadar akım verebilen, ek güç kaynağı gerektirmeden daha yüksek voltajı daha düşük bir voltaja dönüştürebilen bir XL4015 kademeli anahtarlama regülatörüne sahiptir.
Giriş voltajını ve çıkış voltajını görüntülemek için bir voltaj ölçere sahip modül ve voltaj, voltmetrenin doğruluğunu artırmak için düğme aracılığıyla düzeltilebilir.
DC/DC buck modülü, giriş voltajının buck alanının çıkış voltajından daha yüksek olduğu uygulamaları kullanır, örneğin pil, güç trafosu, DIY ayarlanabilir regüle güç kaynağı, LCD Monitör ve LCD TV, taşınabilir cihaz güç kaynağı, telekom/ağ ekipmanı, 24V araç dizüstü bilgisayar güç kaynağı, endüstriyel ekipman buck. 12V buck'tan 3,3V'a, 12V buck'tan 5V'a, 24V buck'tan 5V'a, 24V buck'tan 12V'a, 36V buck'tan 24V'a vb.
Bu ürün, yüksek verimlilik, düşük dalgalanma ve mükemmel hat ve yük düzenlemesiyle 5A yükü sürme yeteneğine sahip 180 KHz sabit frekanslı PWM buck (adım aşağı) DC/DC modülüdür.
Modülün öne çıkan özellikleri: 5A yüksek güç. Güç göstergeli yüksek verimlilik ve düşük dalgalanma!
Özellikler
Giriş voltaj aralığı: 4-38VDC (Not: giriş voltajı 38V'u aşmamalıdır)
Çıkış voltaj aralığı: 1,25-36VDC ayarlanabilir
Çıkış akımı: 0-5A
Çıkış gücü: 75W
Voltmetre aralığı: 4 ila 40V, hata ±0,1V
Çalışma sıcaklığı: -40 ~ +85 derece
Çalışma frekansı: 180KHz
%96'ya kadar yüksek verimlilik
Dahili termal kapatma fonksiyonu
Dahili akım sınırlama fonksiyonu
Dahili çıkış kısa devre koruma fonksiyonu
Yük regülasyonu: S (I) ? %0,8 (giriş 24V, çıkış 12V, yük 1 ~ 4,5A'dan itibaren ölçüldü)
Voltaj regülasyonu: S (u) ? 0,8% (çıkış 12V, 4A, 18 ~ 32V arası ölçülen voltaj)
Kısa devre koruması: Evet (sınır akımı 8A)
Güç göstergesi: Evet
Aşırı sıcaklık koruması: Evet (aşırı sıcaklık çıkışından sonra otomatik kapanma)
Giriş ters polarite koruması: Yok, (gerekirse, seri olarak yüksek akımlı giriş diyotu)

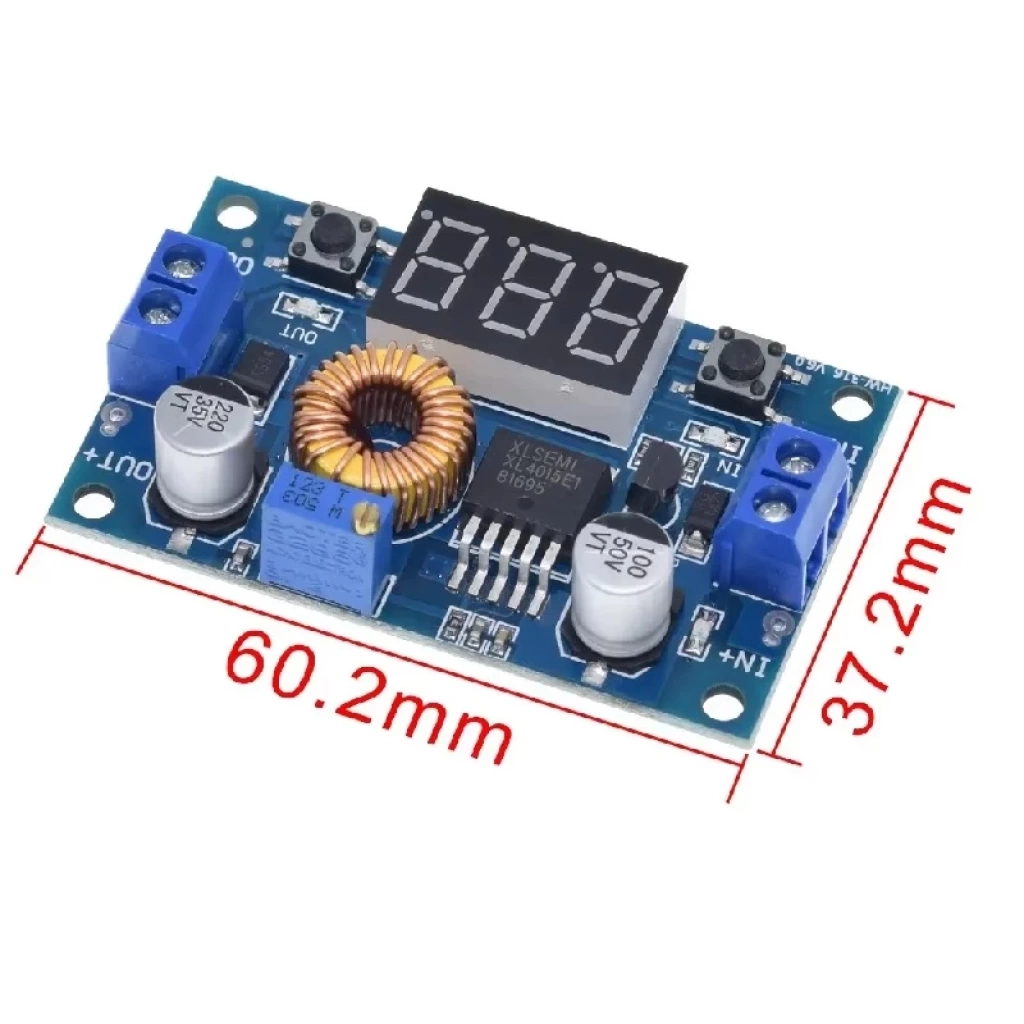

Boyutlar: 6,6 x 3,9 x 1,8 cm
Ağırlık: 30gr
Uygulama
DC/DC buck modülü uygulamaları, giriş voltajının buck alanının çıkış voltajından daha yüksek olduğu uygulamalardır, örneğin pil, güç trafosu, DIY ayarlanabilir regüle güç kaynağı, LCD Monitör ve LCD TV, taşınabilir cihaz güç kaynağı, telekom/ağ ekipmanı, 24V araç dizüstü bilgisayar güç kaynağı, endüstriyel ekipman buck. 12V buck'ı 3,3V'a, 12V buck'ı 5V'a, 24V buck'ı 5V'a, 24V buck'ı 12V'a, 36V buck'ı 24V'a vb.
Not
1. Modül çıkış voltajı ayarlanamadığında, çıkış voltajı her zaman giriş voltajına eşittir. Lütfen potansiyometreyi saat yönünün tersine 20 tur veya daha fazla ayarlayın. (Potansiyometreyi göğsünüze koyun, saat yönünün tersine çevirin ve artırın).
2. Giriş voltajı 1,5v veya daha fazla çıkış voltajından yüksek olmalıdır
3. Isı dağılımını artırmak için yüksek akım veya yüksek güç gerekir
1. LED güç göstergesi.
2. Giriş veya çıkış voltajının ölçümünü değiştirmek için düğme ve LED giriş veya çıkış voltajının akım ölçümünü gösterir; 7 segmentli ekran başka bir düğme ile kapatılabilir. Belirtilen durumlar hafızaya alınabilir, güç kesilse bile kaybolmaz. (Dahili "IN" LED'i yandığında, 7 segmentli ekran giriş voltajı değerini, "OUT" LED'i parlak ekran çıkış voltajı değerini gösterir).
3. Özel başlatma, voltmetre kalibrasyon işlevi, voltmetre asla yanlış olmayacaktır!
Voltmetre Kalibrasyon Yöntemi
(1) Çıkış voltajı kalibrasyon adımları
Adım 1, "OUT" LED'i yanacak şekilde sağ düğmeyi ayarlayın, voltmetre çıkış voltajının değerini gösterir; Sağ düğmeye 2 saniyeden uzun süre basın, bırakın, voltmetre ve "OUT" LED'i senkronize olarak yanıp söner, böylece çıkış voltajı kalibrasyon moduna girersiniz.
Adım 2, sağ düğmeye basın (normal hız),voltaj değeri bir birim ekler; Sol düğmeye basın, bir birim eksi; Birim 0,1 V'tan az olduğundan, minimum voltaj 0,1 V olarak görüntülenir, bu nedenle voltmetrenin 0,1 V değiştiğini görmek için sürekli olarak 1-5 kez basmanız gerekir, voltmetrenin 0,1 V'u kaç kez değiştirdiğini tuşa basarak, mevcut ekran voltajına bağlı olarak, voltaj ne kadar yüksekse, basma sayısı o kadar az olur.
Adım 3, çıkış voltajı kalibrasyon modundan çıkmak için sağ düğmeye 2 saniyeden uzun süre basın, bırakın. Tüm parametreler kaydetmek için otomatik olarak kapanmaya ayarlanmıştır. (2) Giriş voltajı kalibrasyon adımları
Adım 1, "IN" LED'i yanacak şekilde sağ düğmeyi ayarlayın, voltmetre giriş voltajının değerini gösterir; sağ düğmeye 2 saniyeden uzun süre basın, bırakın, voltmetre ve "IN" LED'i senkronize olarak yanıp söner, böylece giriş voltajı kalibrasyon moduna girersiniz.
Adım 2 ve 3, çıkış voltajı kalibrasyon yöntemiyle tutarlıdır.
Paket İçeriği

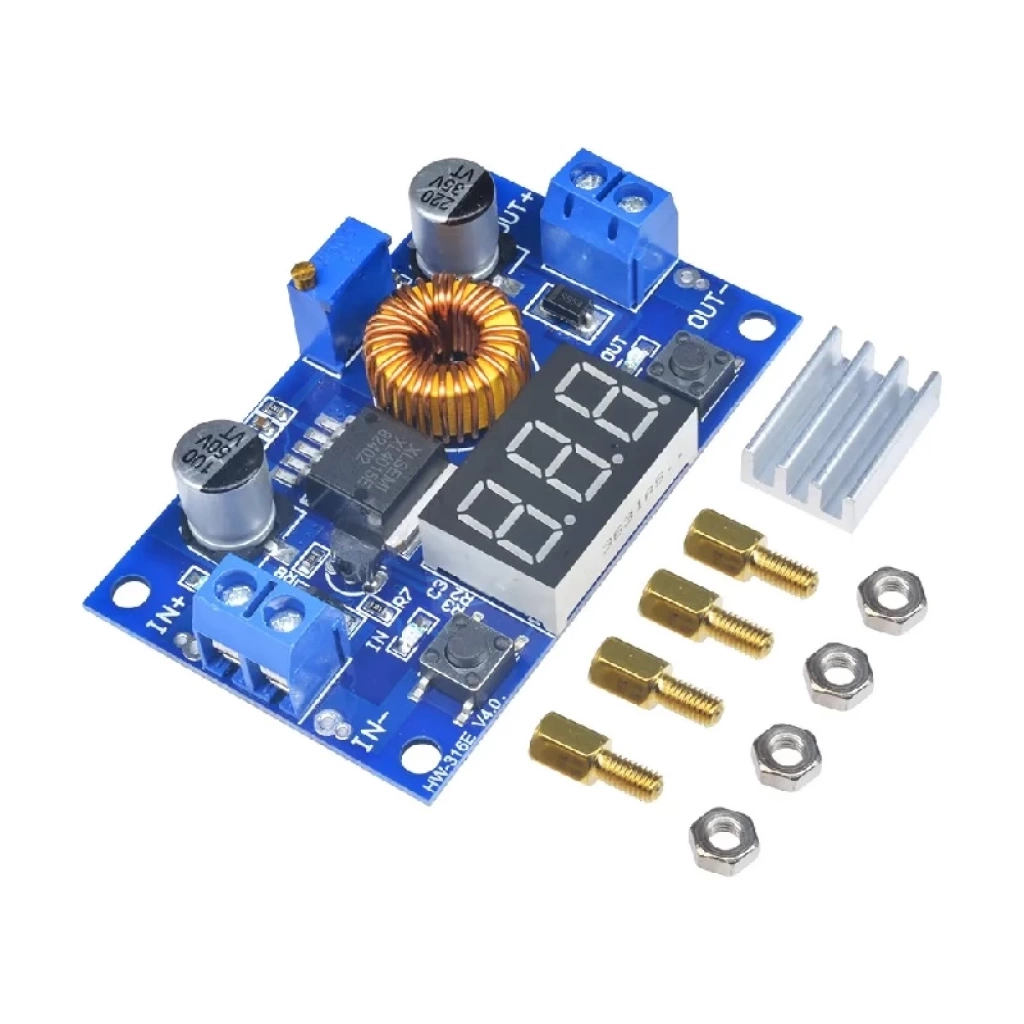

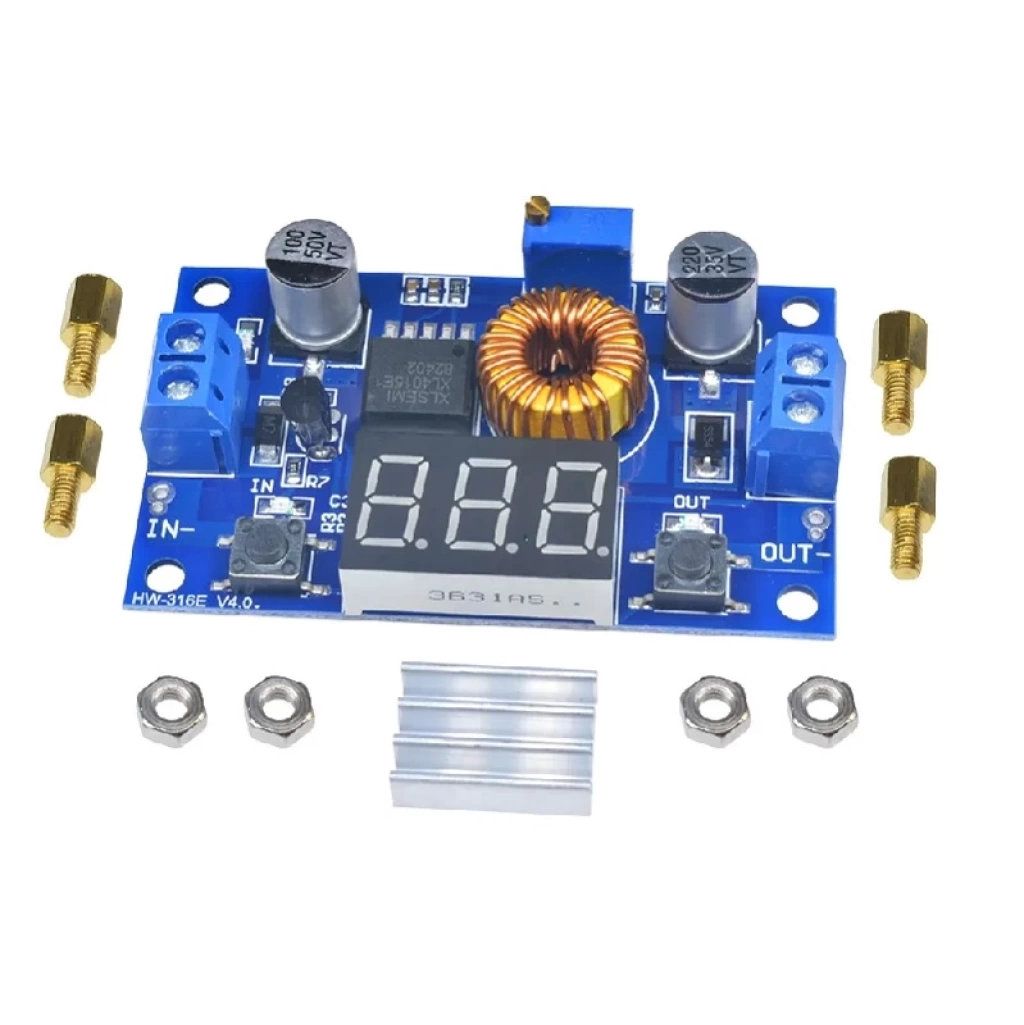

1 Adet XL4015 Voltmetreli Step-Down Power Modül
