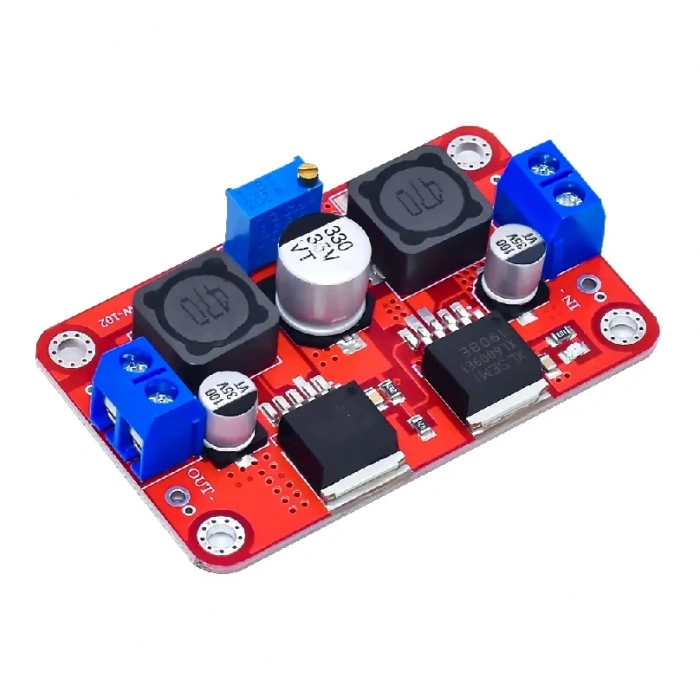

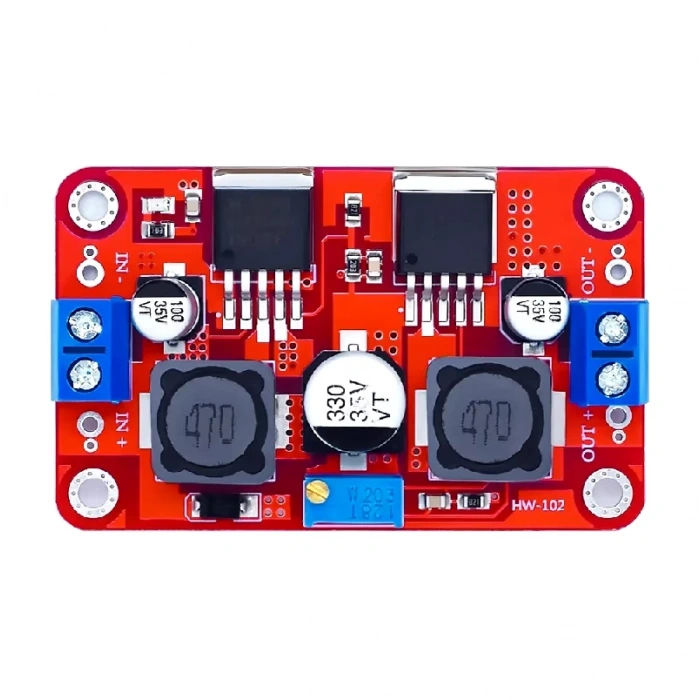

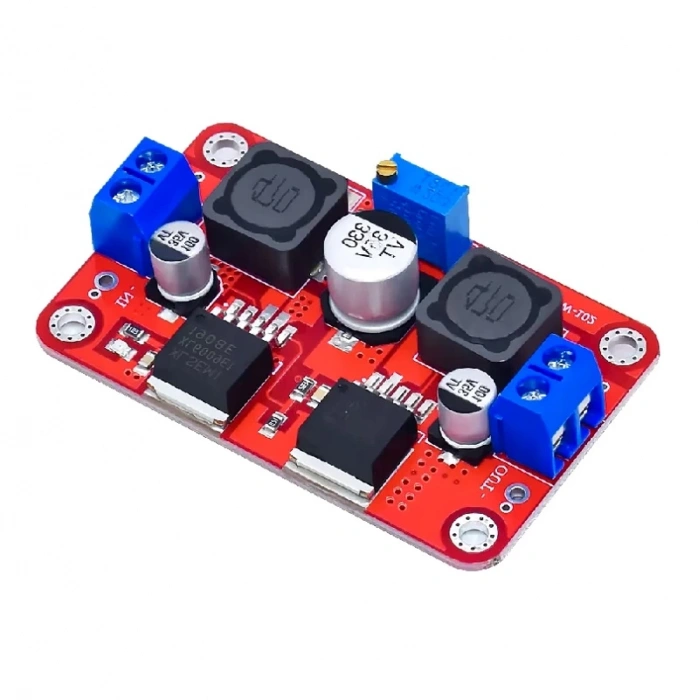

XL6009 LM2596S Voltaj Yükseltici ve Düşürücü Regülatör Modülü
XL6009 ve LM2596S, DC-DC step-up/step-down dönüştürücüleri olarak kullanılan entegre devrelerdir.
Ürün Özellikleri
XL6009, yüksek verimlilikli bir step-up (Yükseltici) dönüştürücüdür ve 4V-32V arasındaki giriş gerilimini 5V-35V arasındaki bir çıkış gerilimine yükseltebilir.
Bu nedenle, bir pil veya diğer düşük gerilim kaynaklarından yüksek gerilimli bir cihazı beslemek için kullanılabilir.
LM2596S ise, yüksek verimlilikli bir step-down (Düşürücü) dönüştürücüdür ve 4.5V - 40V arasındaki giriş gerilimini 1.23V - 37V arasındaki bir çıkış gerilimine düşürebilir.
Bu nedenle, bir güç kaynağından düşük gerilimli bir cihazı beslemek için kullanılabilir. Bu entegre devre de benzer uygulamalarda kullanılabilir, ancak farklı gerilim ihtiyaçları için tasarlanmışlardır.
Yüksek verimlilikli ve geniş giriş gerilim aralığına sahiptir, bu nedenle birçok farklı projede kullanılabilecekleri popüler seçimlerdir.
Teknik Bilgileri
Çıkış voltajı: 1,25-37V ayarlanabilir
Giriş Voltajı:4-35V
Çıkış akımı: 3A Max (15W'dan fazla ise, soğutucu takın)
CC Aralığı: 0-2A (ayarlanabilir)
Verimlilik: %94'e kadar
Anahtarlama frekansı: 400kHz
Dönen ışık akımı: CC değeri * (% 1 -% 100), varsayılan değer 0.1 kat
Minimum voltaj farkı: 2V
Dönüşüm verimliliği:% 80 (daha yüksek çıkış voltajı, daha yüksek verimlilik)
Giriş: IN + girişi Pozitif, IN girişi negatif
Çıkış: OUT + çıkışı pozitif, OUT çıkışı negatif
Paket İçeriği
1 Adet XL6009 LM2596S Voltaj Yükseltici ve Düşürücü Regülatör Modülü
