XL6009 4A DC-DC LED Voltmetreli Ayarlanabilir Güç Yükseltici Modülü - LM2577

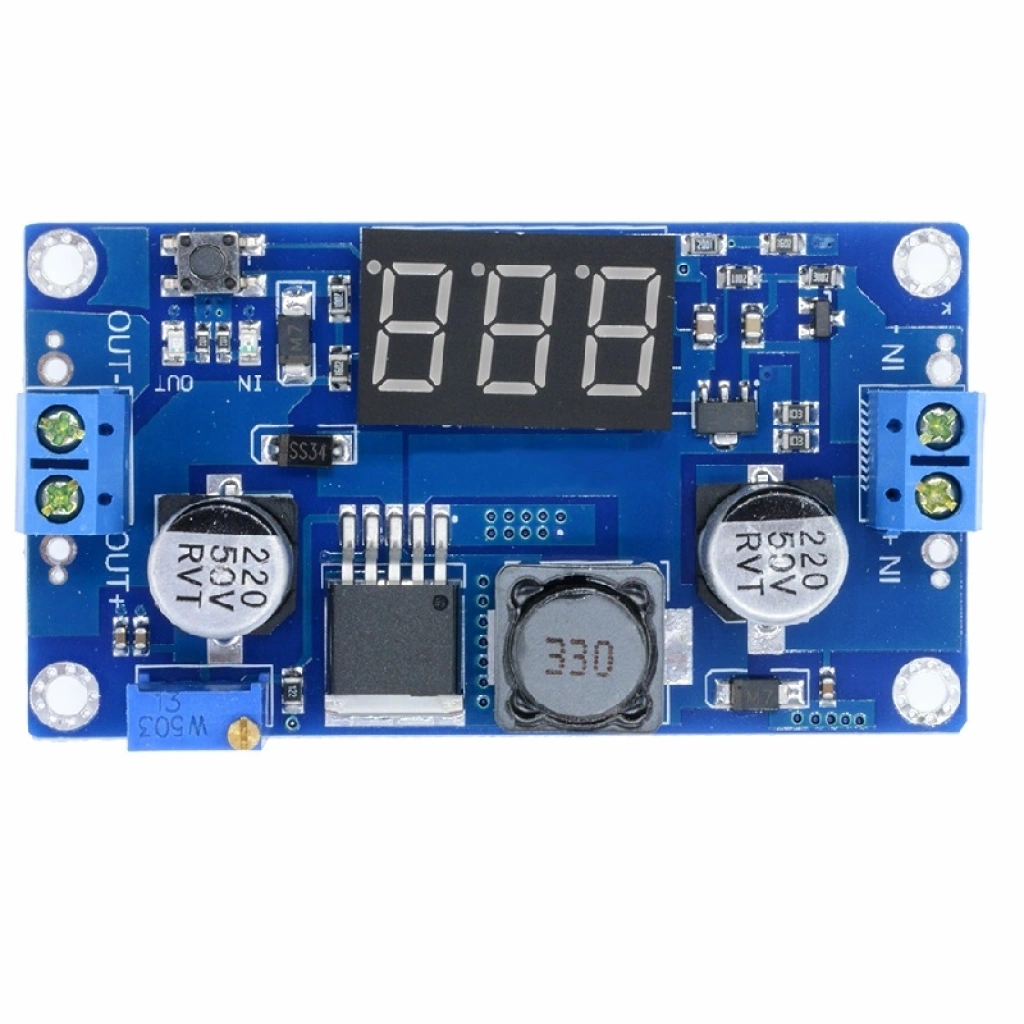

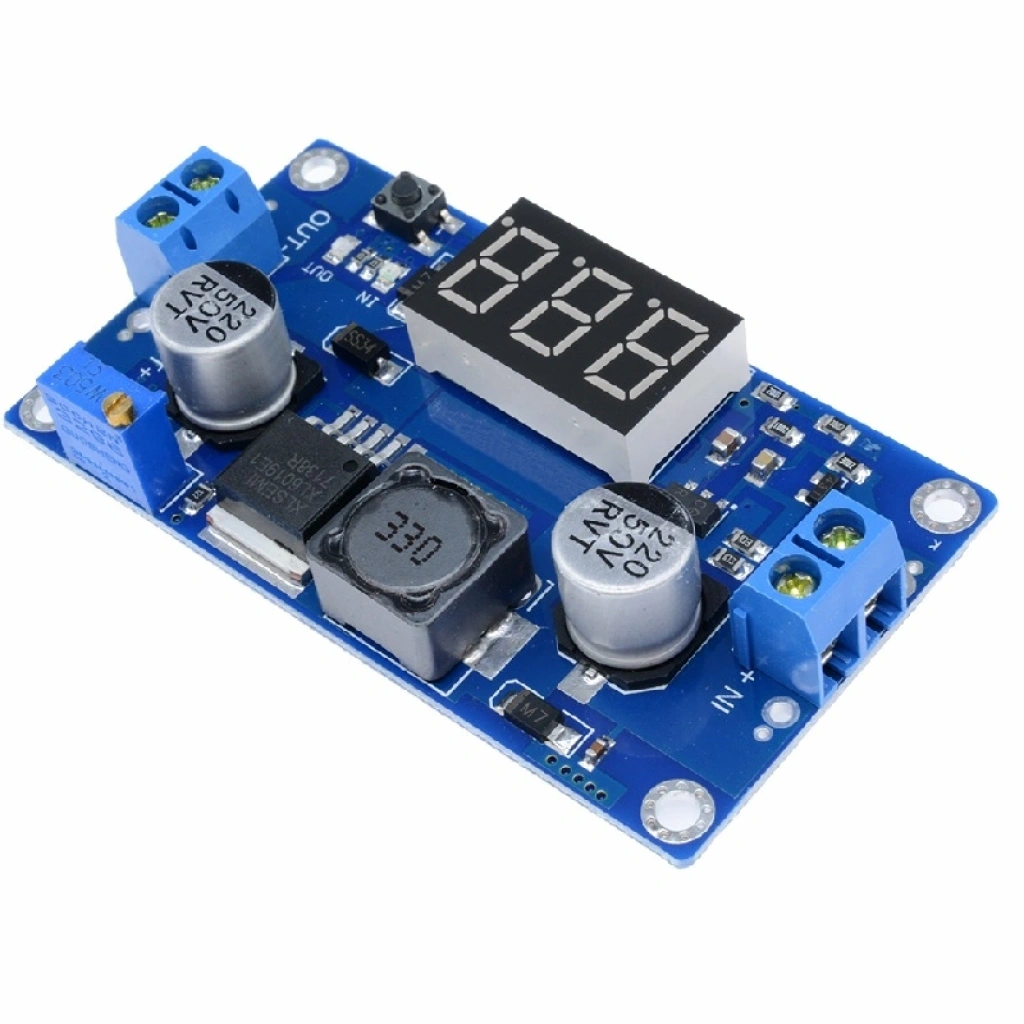

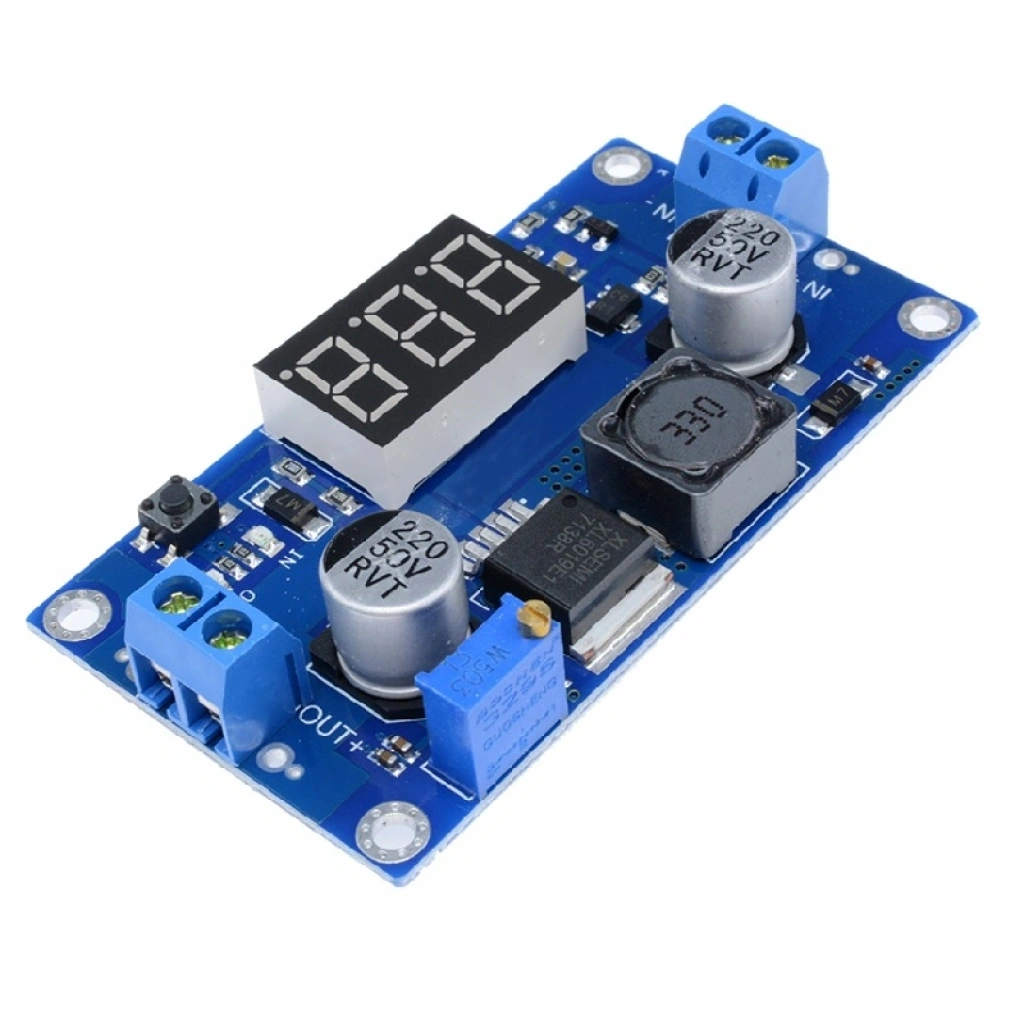

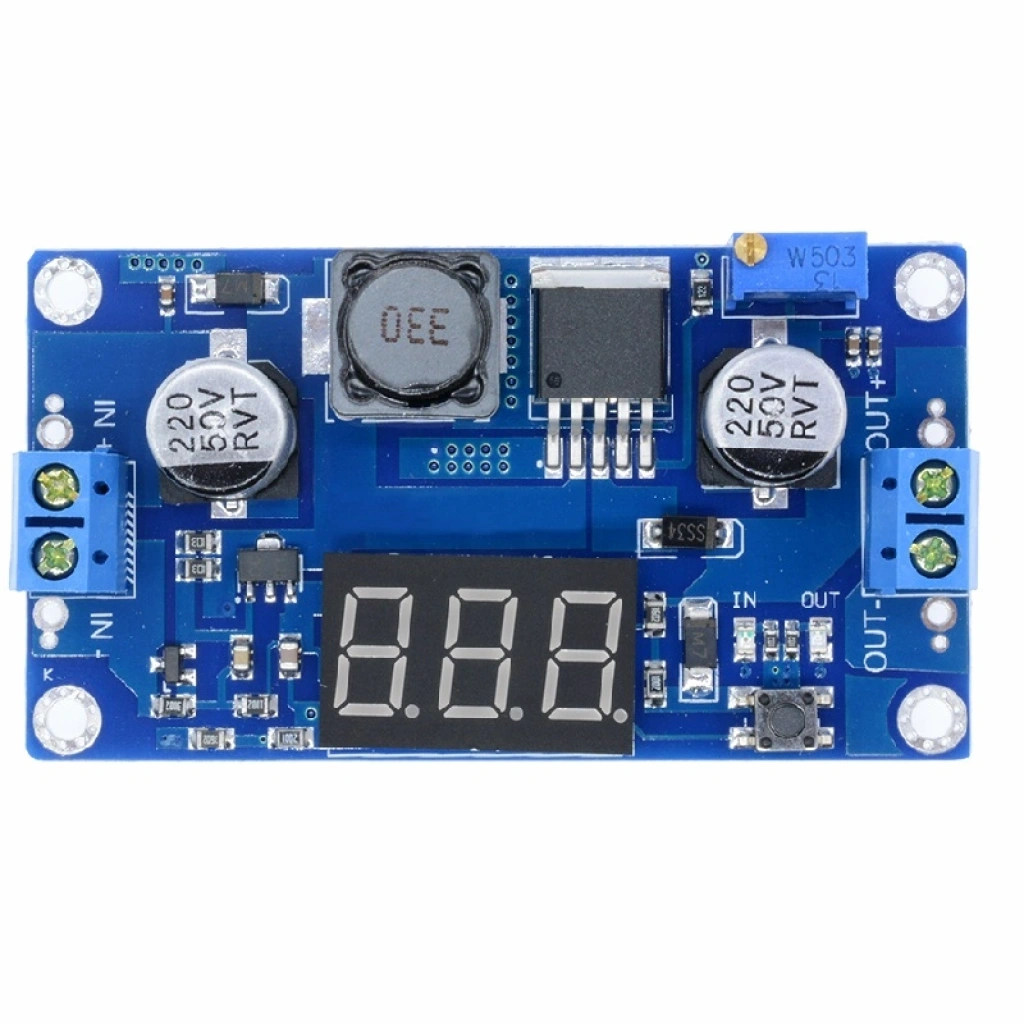

Bu ürün ayarlanabilir DC-DC voltaj regülatörüdür. Çıkış voltajı ayarı için üzerinde bulunan potansiyometrenin vidasını çevirmek yeterli olacaktır. Çıkış gerilimi, giriş geriliminde daha düşük olmamaktadır. Üzerindeki dahili multimetre yardımıyla giriş ve çıkış gerilim değerlerini anlık olarak kontrol edebilirsiniz. S1 butonuna basarak çıkış , giriş voltajı ölçümü seçimi yapabilirsiniz. Hangi çıkışı aldığınızı görmek için 2 adet gösterge ledi bulunmaktadır. İstenilen durumlarda multimetre göstergesinin yanındaki S1 butonuna uzun basılarak gösterge kapatılabilir ve voltaj yükseltme işlemi devam eder. Modül üzerinde monteleme delikleri de bulunmaktadır. ,
Not: Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.
Giriş pinlerine besleme voltajını bağlayın. Cihazın voltaj göstergesini butona basarak çıkış(out) a getirin. Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.
NOT: LM2577 Voltaj regülatörünün geliştirilmiş ve ekranlı versiyonudur.
Uygulama Alanları
5V-24V çevirici
5V-12V çevirici
12V-24V çevirici
12V-36V çevirici
9V-12V çevirici vb
Özellikler
Dijital voltaj göstergesi
Regülatör tipi: Step-up (yükseltici)
Giriş gerilimi: 3 V-32 V
Çıkış gerilimi: 5 V-35 V
Giriş akımı: 4A (maksimum) (2A üzeri kullanımı için alüminyum soğutucu tavsiye edilir)
Aktarım verimliliği: 94% (en yüksek), Normal verimlilik: 85%
Anahtarlama frekansı: 400 KHz
Çıkış dalgalanma: 50mV
Yük düzenleme: ± 0.5%
Gerilim düzenleme: ± 0.5%
Çalışma sıcaklığı:-40°C ~ +85°C

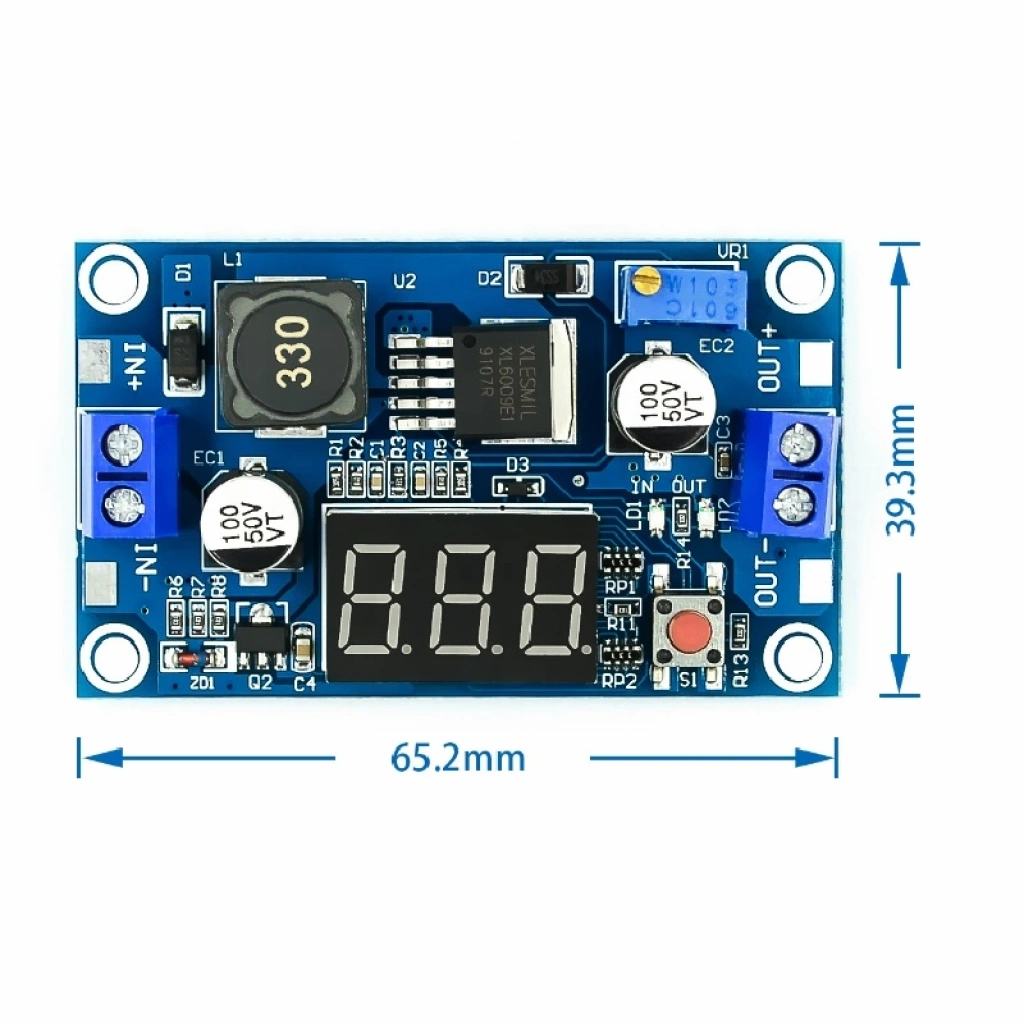

Boyutlar: 66mmx35.0mm
Paket İçeriği
1 Adet XL6009 Ekranlı Ayarlanabilir DC-DC Voltaj Regülatörü-Step Up
