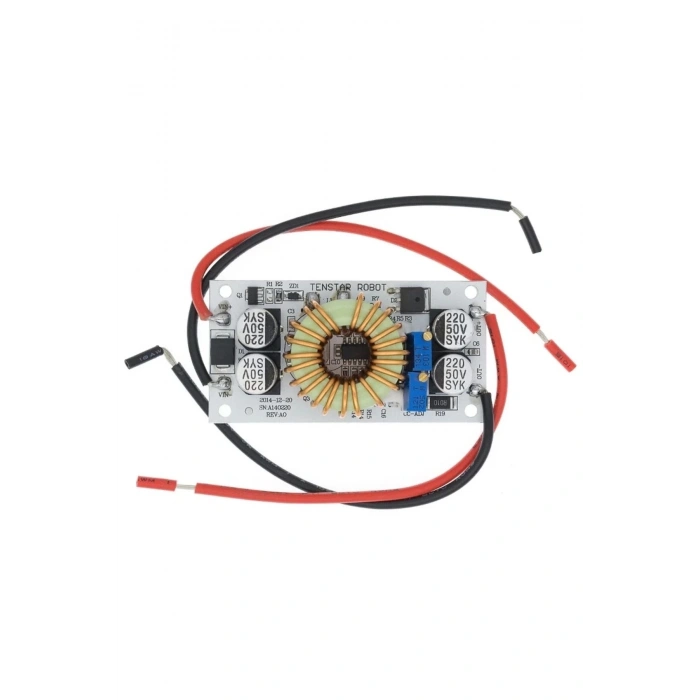

250W Boost Voltaj Yükseltici Modül
DC DC Çevirici Yükseltici 10V - 50V 8A Regülatör 250 Watt
Çıkış gerilimi Giriş geriliminden daha az olamaz. Voltaj Yükselticidir.
DC-DC step-up voltaj yükseltici devredir. Giriş gerilimi 8.5V - 48V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 10-50V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir. Çıkış akımıda kart üzerindeki pot ile sınırlanabilir. Sabit bir akım ile sınırlayarak kullanabilirsiniz.

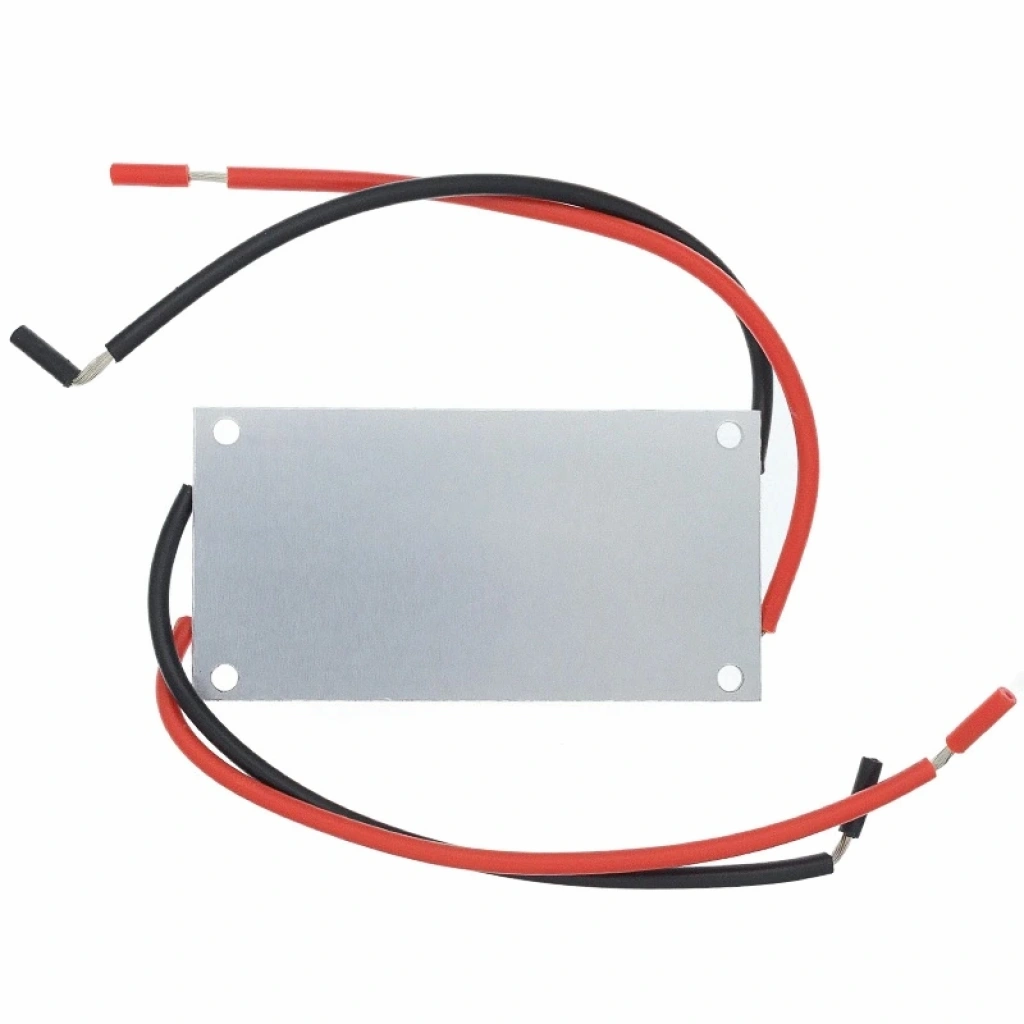

Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için lehimlenmiş kablolar hazır olarak bulunmaktadır. Uçları kesilerek açılmış kablolar ile rahatça devre bağlantılarını yapabilirsiniz.

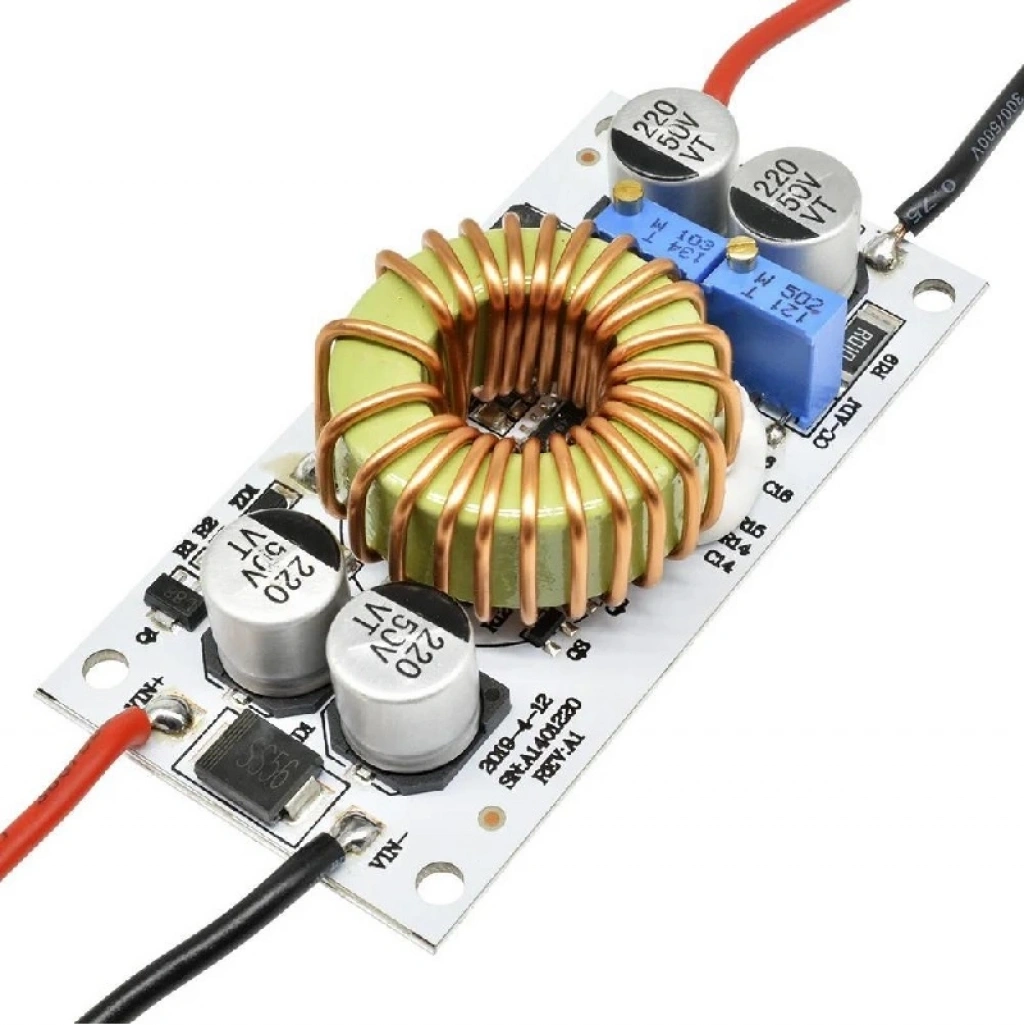

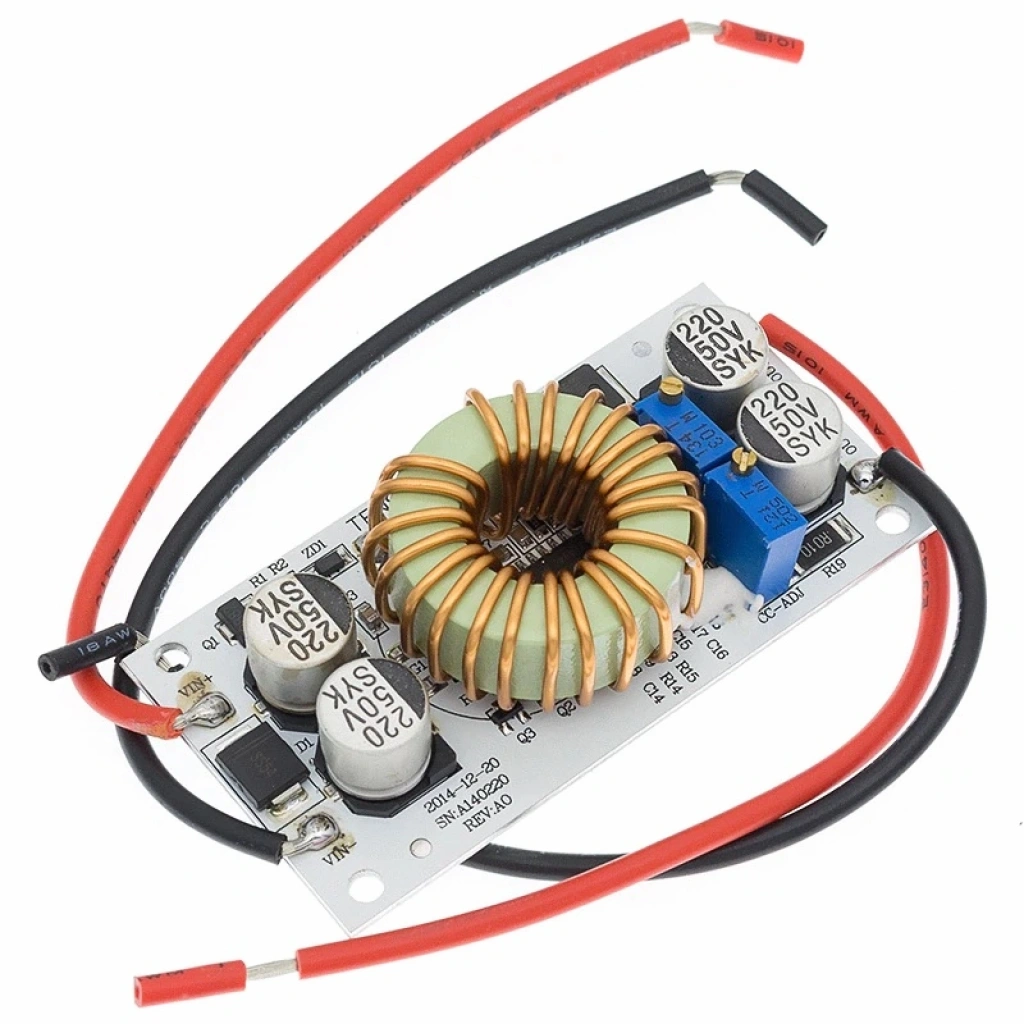

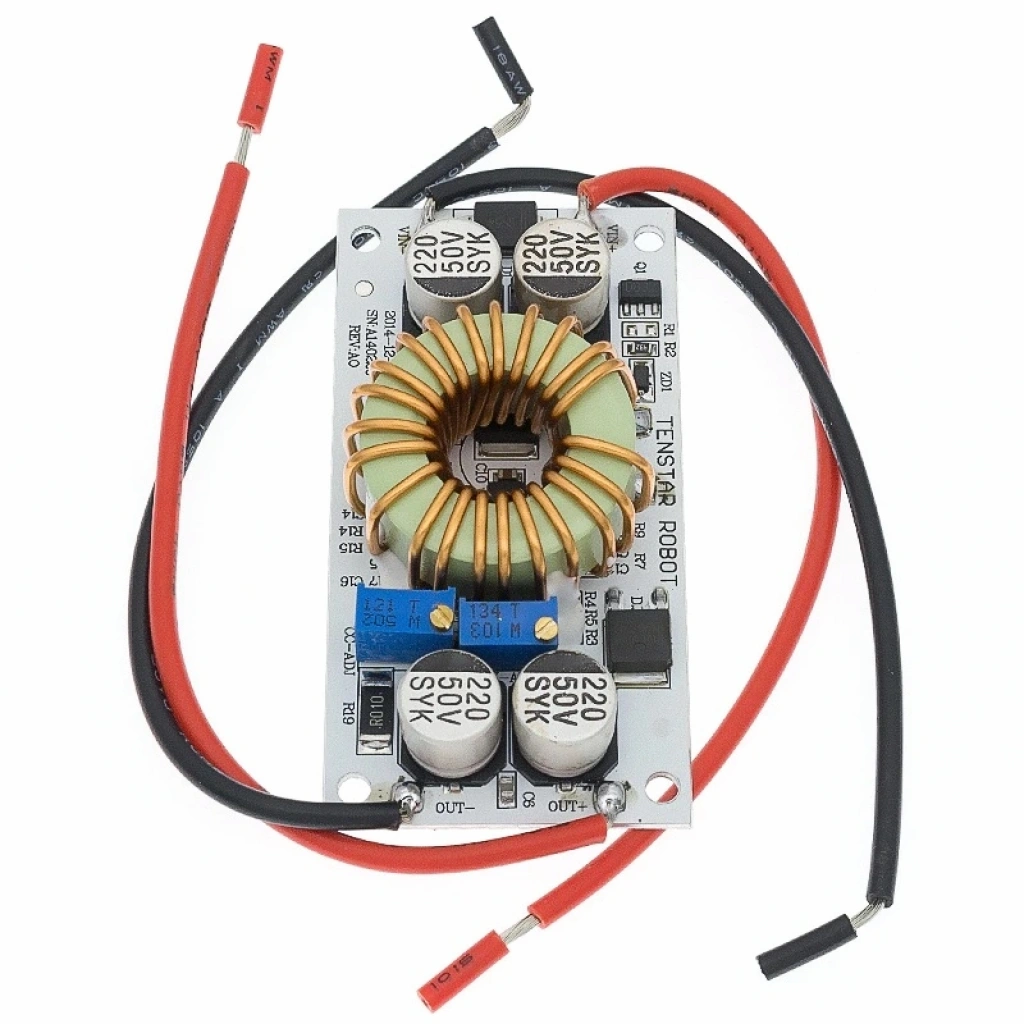

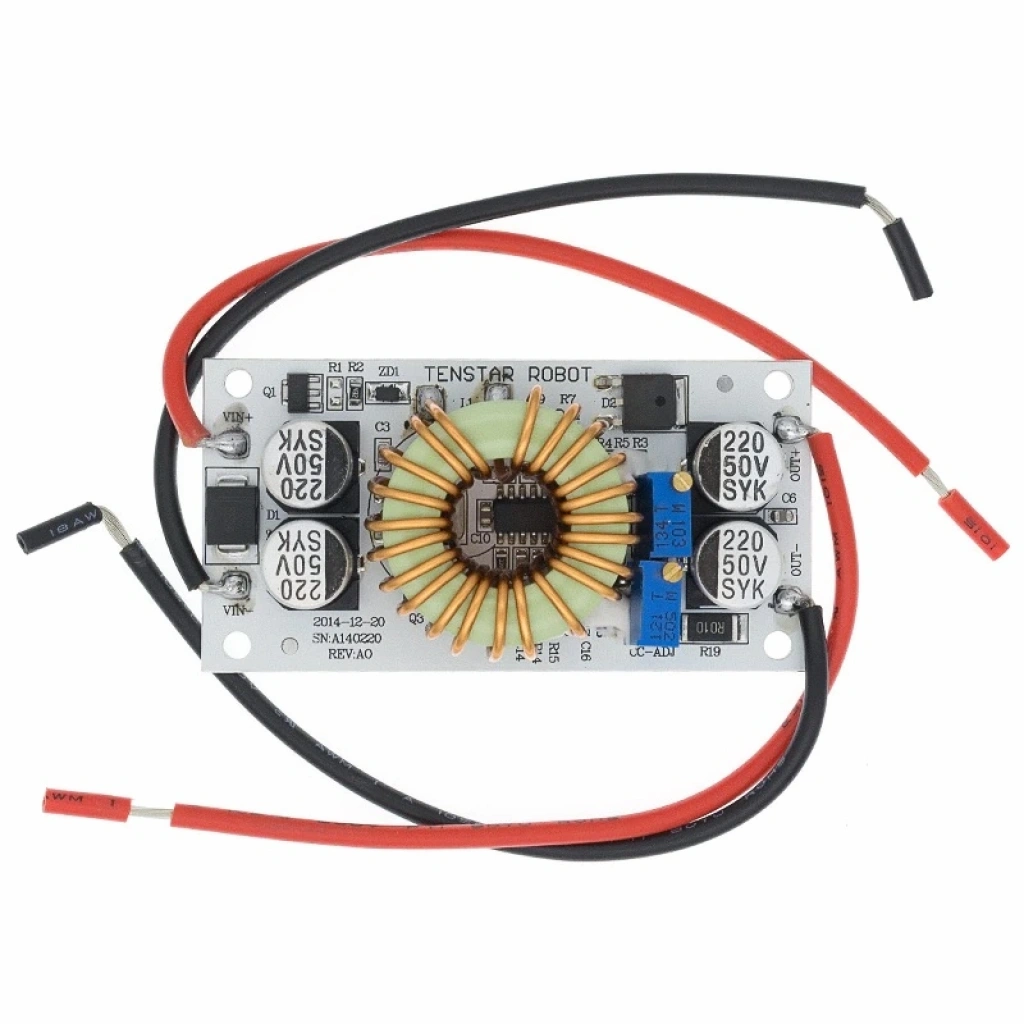

Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan VIN+ pozitif besleme girişi, VIN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır
Özellikler
Giriş voltajı : DC 8.5V - 48V
Çıkış voltajı : Ayarlanabilir 10-50V
Çıkış akımı 8A ( 3A üstünde soğutucu gerektirir. )
Ayarlanabilir sabit akım akıtma imkanı.
Çıkış gücü: 250W
Potlar çok turludur. (20-25 tur döner. Değişimi görmek için çok çevirmelisiniz.)
Çalışma sıcaklığı : -40 to + 85 derece
Çalışma frekansı: 150KHz
Verim: 96%
Aşırı akım koruması
Ters bağlantı koruması
Montaj deliği: 4 x 3mm screw holes

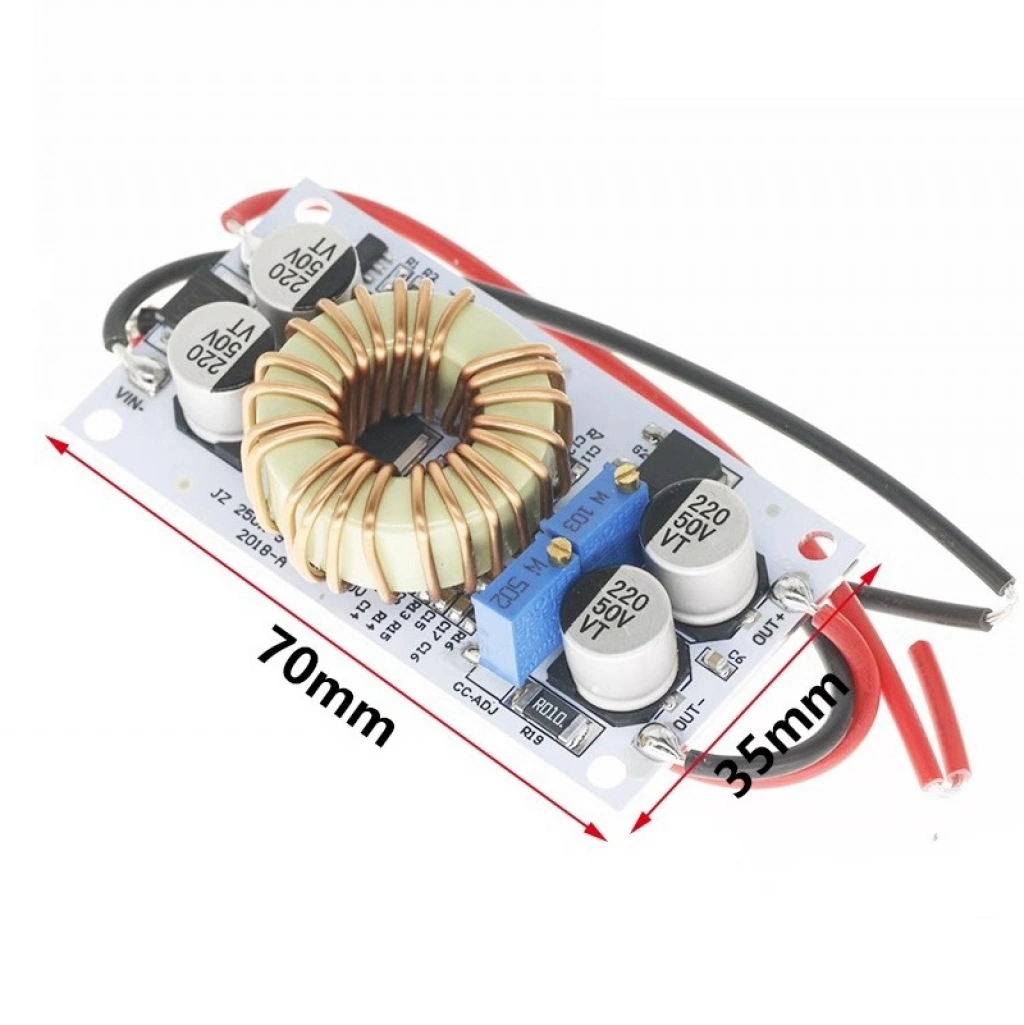

Boyutlar: 3.5cm x 7cm x 1.5cm
Ağırlık: 65gr
Laptop beslemesi, Solar panel uygulamaları, Led sürücü gibi bir takım yüksek voltaj gereken uygulamalarda düşük güç kaynaklarının voltajının yükseltilerek kullanılmasını sağlar.
Pot Kullanımı
Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesala votlaj düşer.
Paket İçeriği
1 Adet 250W Boost DC DC Voltaj Yükseltici Modül
