AYARLI VOLTAJ YÜKSELTİCİ-DÜŞÜRÜCÜ KARTI
Üzerinde LM2577S ve LM2596 voltaj regülatör entegrelerini barındıran buck-boost regülatör otomatik olarak girilen voltaj seviyesini üzerindeki trimpot yardımı ile isterseniz arttıran, isterseniz de azaltan bir voltaj regülatör kartıdır. Üstün performanslı regülatör üzerinden 4A'e kadar akım alınabilmektedir.
Kartın giriş gerilimi 4V ile 35V arasında olup, çıkış gerilimi 1,25V ile 25V arasında ayarlanabilmektedir. Kart üzerinde 4A'e kadar akım akabilmektedir. ,
Kart üzerinde yer alan iki regülatörden biri voltaj düşürücü, diğeri ise voltaj yükselticidir. Giriş gerilimi uygulandıktan sonra kart üzerindeki trimpot ile çıkış gerilimi ayarlanmaktadır. Eğer çıkış gerilimi girişten düşük olsun isteniyorsa voltaj düşürücü regülatör otomatik olarak devreye girmektedir. Çıkış gerilimi, girişte yüksek olsun isteniyorsa da voltaj yükseltici regülatör otomatik olarak devreye girmektedir. Bununla beraber kart üzerinde iki adet daha trimpot yer almaktadır. Bunlardan biri çıkış akımını sınırlandırmada kullanılan trimpottur. Diğeri ise 'revolving light current' trimpotudur. DC-DC voltaj regöletörü olarak kullanılmasının yanında ayrıca led driver ve solar regülatör olarak kullanılabilmektedir.
Teknik Özellikler :
Giriş Gerilimi: 4-35V
Çıkış Gerilimi: 1,25-25V
Çıkış Akımı: 4A'e kadar
Buck-Boost Regülatör Kartı
LM2577S ve LM2596 voltaj regülatör entegrelerinin ikisini de üstünde barındırır.
LED driver ve solar regülatör olarak kullanılabilinmektedir.
Potansiyometre yönü: saat yönü (arttırıyor), saat yönü tersi(azaltıyor)

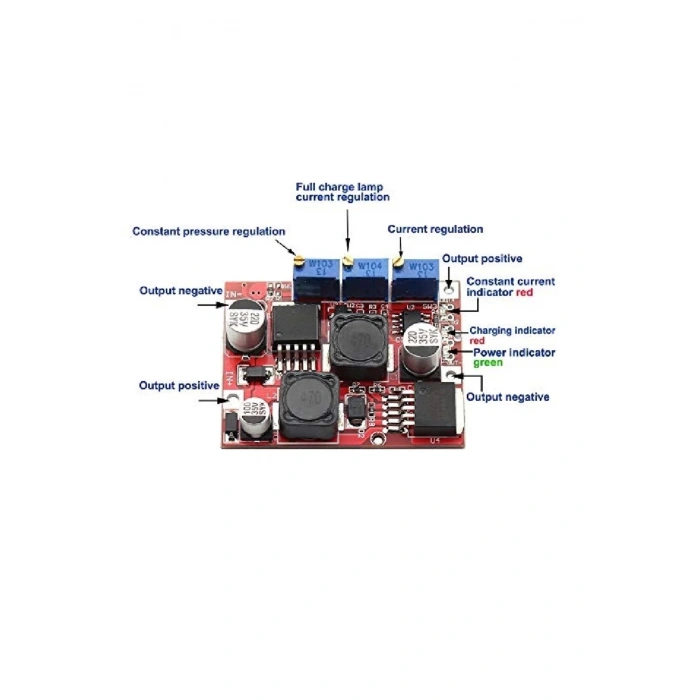

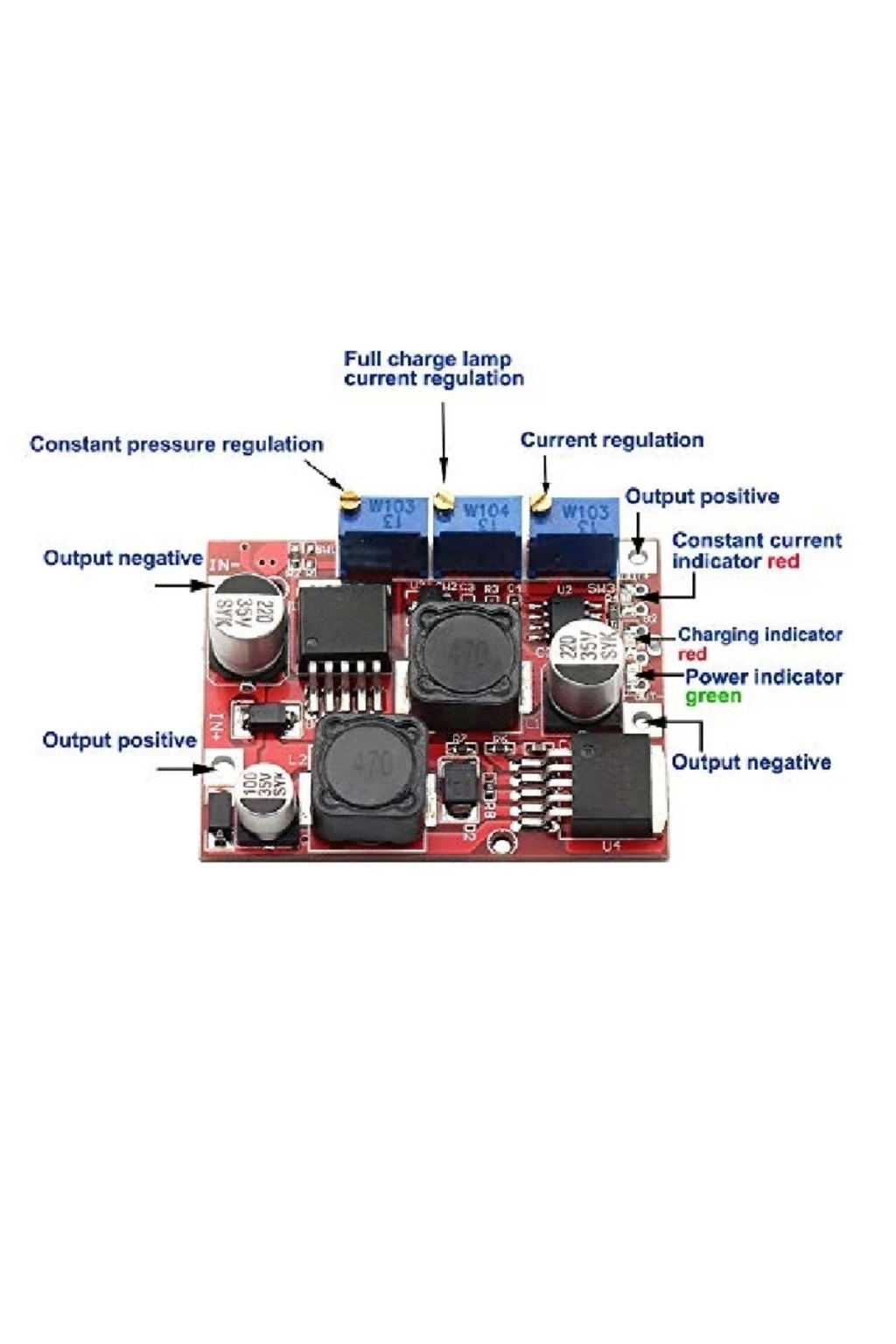

Led Göstergeler :
Sabit akım göstergesi :Kırmızı
Şarj Ledi :Kırmızı
Tam Şarj Ledi: Mavi.
Sabit çıkış akımlarında kısa devre koruması bulunmaktadır.
Ters giriş gerilim koruması bulunmamaktadır.
Eğer çıkışınız 15W dan fazla ise aşırı ısınmayı engellemek için lütfen soğutucu kullanın.
%80 verimlilik(Çıkış gerilimini arttırmada daha yüksek verimliliği olmaktadır.).
Çalışma sıcaklığı -40°C ile +85 °C arasındadır.
Eğer solar panel kullanıyorsanız giriş gerilimi çıkış geriliminden 1.1 kattan daha fazla olduğuna emin
